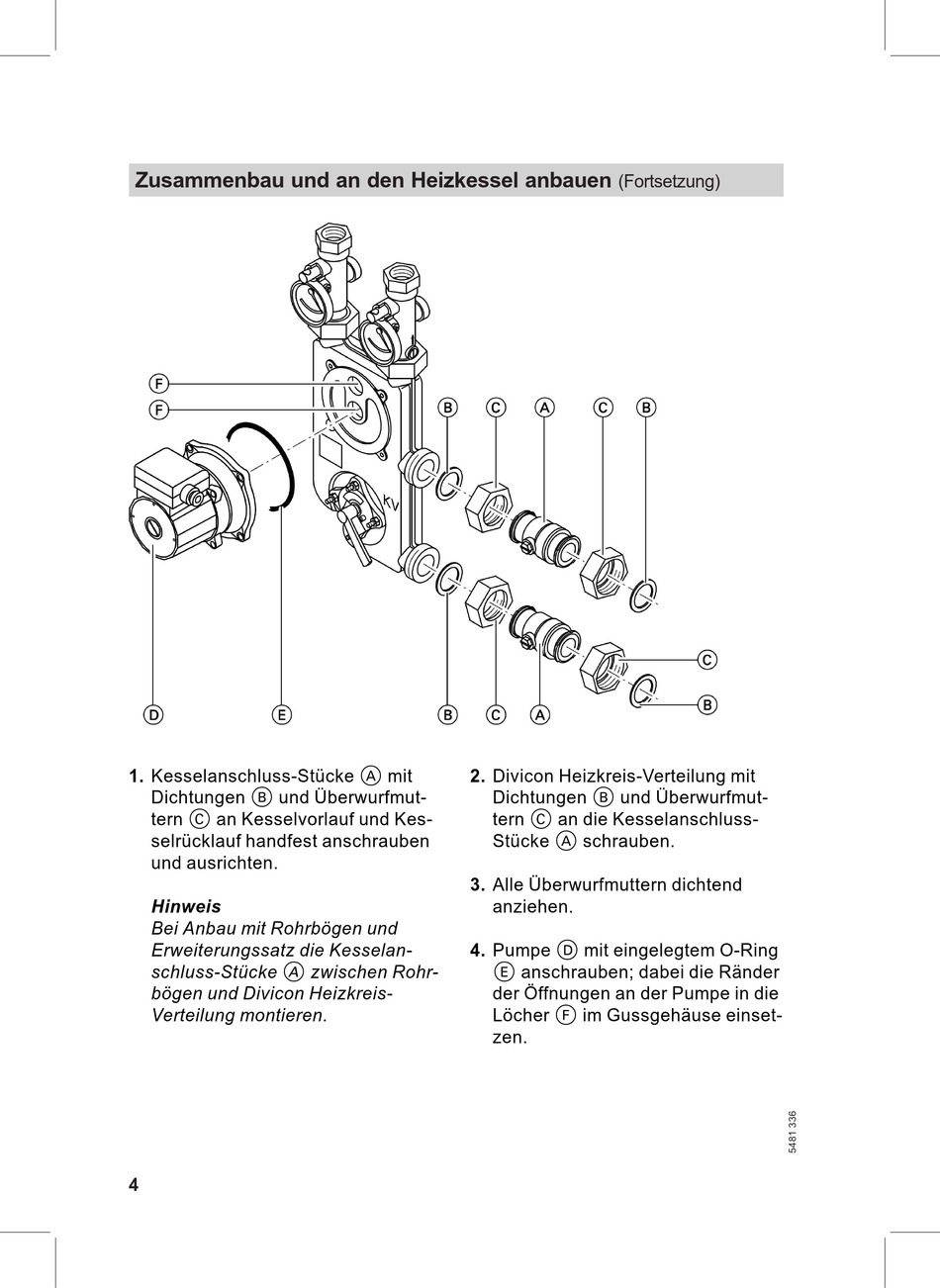

Zusammenbau und an den Heizkessel anbauen

1. Kesselanschluss-Stücke A mit

Dichtungen B und Überwurfmut-

tern C an Kesselvorlauf und Kes-

selrücklauf handfest anschrauben

und ausrichten.

Bei Anbau mit Rohrbögen und

Erweiterungssatz die Kesselan-

schluss-Stücke A zwischen Rohr-

bögen und Divicon Heizkreis-

Verteilung montieren.

(Fortsetzung)

2. Divicon Heizkreis-Verteilung mit

Dichtungen B und Überwurfmut-

tern C an die Kesselanschluss-

Stücke A schrauben.

3. Alle Überwurfmuttern dichtend

anziehen.

4. Pumpe D mit eingelegtem O-Ring

E anschrauben; dabei die Ränder

der Öffnungen an der Pumpe in die

Löcher F im Gussgehäuse einset-

zen.
