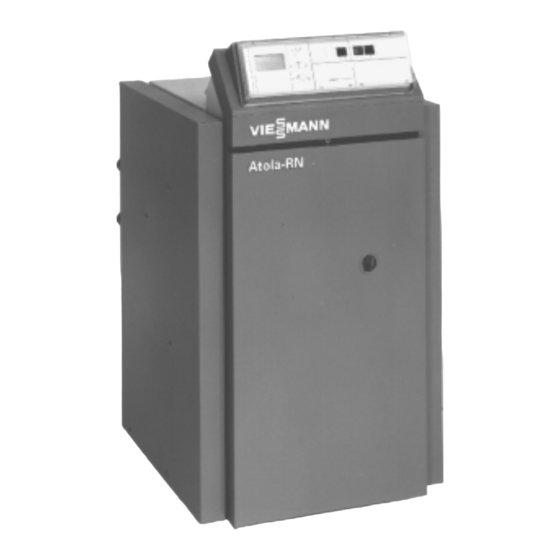

Viessmann atola-rn Serviceanleitung
Verwandte Anleitungen für Viessmann atola-rn
Inhaltszusammenfassung für Viessmann atola-rn

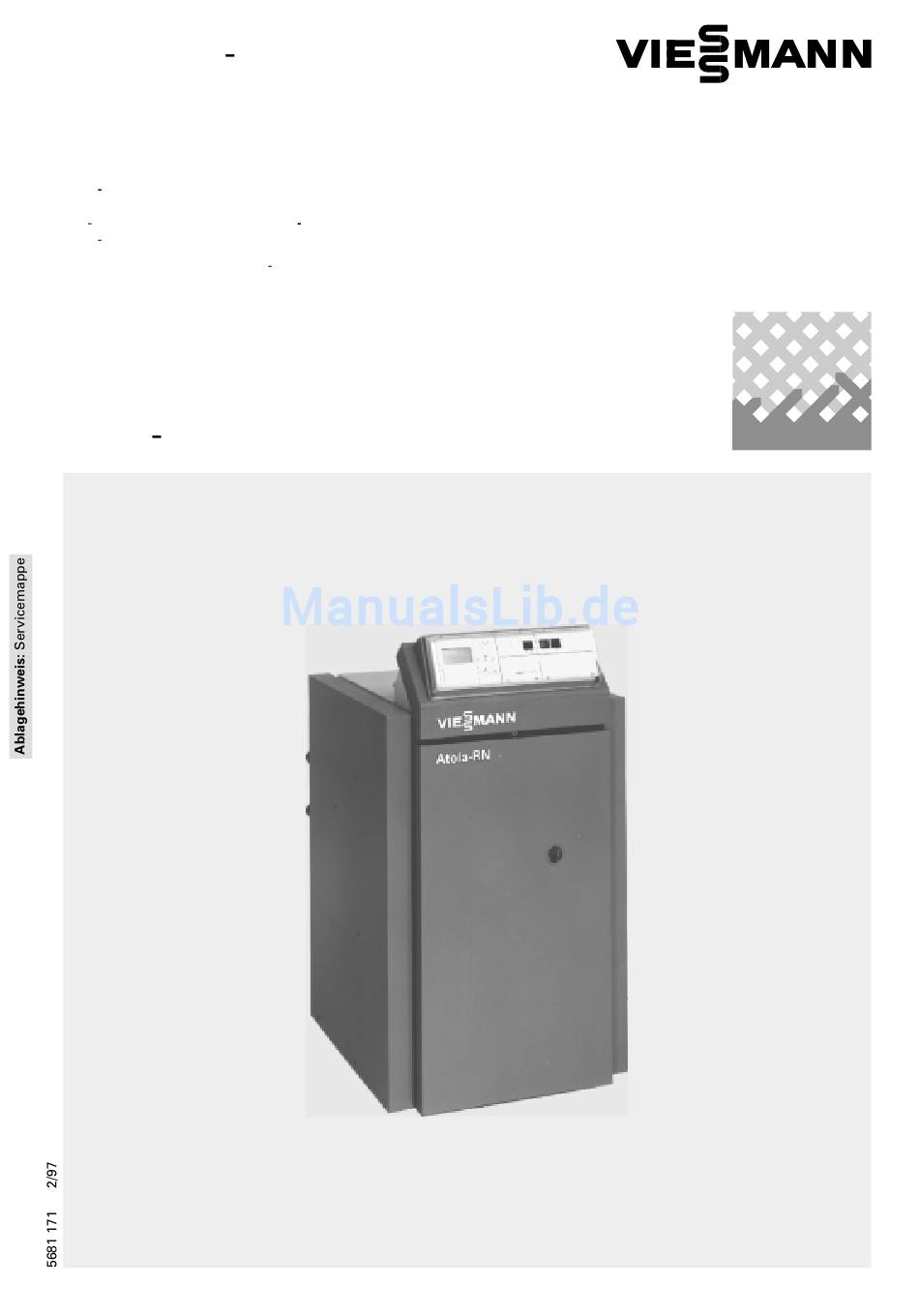

- Seite 1 Wartungs Checkliste/ Serviceanleitung Atola RN Typ ARN Gas Heizkessel, Vollautomat, Erdgas Ausführung Nenn Wärmeleistung 17 bis 48 kW Gültig für Heizkessel ab Herstell Nr.: 751828110101, 751828210101, 751828310101, 751828410101, 751828510101 Atola RN...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Seite Angaben zur Anlage 1.1 Angaben zur Anlage ......................1.2 Wartung durchgeführt . -
Seite 3: Angaben Zur Anlage
Fabrikat: Viessmann ............ -
Seite 4: Sicherheit
Fachkurse. 2.2 Hilfsmittel Werkzeuge und Hilfsmittel Einzelteile Technische Unterlagen - Schraubendreher Gr. 4, 5,5 und 8 Viessmann Servicekoffer für - Betriebsanleitungen vom Heizkessel - Kreuzschlitzschraubendreher Gr. 1 u. 2 Gasbrenner ohne Gebläse mit intermit und von Zubehörteilen - Rohrzange 1"... -
Seite 5: Wartungsarbeiten
3.1 Wartungsarbeiten 3.1 Wartungsarbeiten ..........1. Brenner durchmessen Meßwerte in der Reihenfolge des Kapitels 3.2 Einstell und Meßwerte (ab Seite 9) ermitteln und in die jewei lige Zeile vorgefunden eintragen. Vor und nach Arbeiten an Gas geräten muß... - Seite 6 3.1 Wartungsarbeiten ..........4. Brennerstäbe prüfen 1. Gasaustrittsöffnungen auf Beschädi gungen prüfen. 2. Brennerstäbe mit Druckluft ausblasen oder mit Seifenlauge auswaschen. 5. Zündbrenner prüfen 1. Ionisationselektrode , Zündbren und Zündelektrode Beschädigung prüfen. 2. Elektrodenabstände kontrollieren. 6.
- Seite 7 3.1 Wartungsarbeiten ..........7. Tauchhülse auf Dichtheit prüfen 8. Brenner einbauen In die Verschraubung neue Dichtung einlegen. 9. Alle heizungsseitigen und trinkwasserseitigen (falls vorhanden) Anschlüsse prüfen 10. Sicherheitseinrichtungen auf Funktion prüfen Sicherheitsventile nach Angaben des Herstellers prüfen 11.
- Seite 8 3.1 Wartungsarbeiten ..........14. Schließfunktion der Ventile im Gaskombiregler prüfen 1. Anlage an der Regelung abschalten. 2. Beim Abschalten des Brenners müssen die Flammen gleichmäßig und rasch verlöschen (Schauöffnung am Zündbrenner). 15. Abgasüberwachungseinrichtung (falls vorhanden) prüfen Eine Prüfung der Abgasüber wachung durch Erwärmung des Sensors mit einer Flamme ist...
-
Seite 9: Einstell Und Meßwerte
3.2 Einstell und Meßwerte 3.2 Einstell und Meßwerte Achtung! Brenner, falls erforderlich, neu einstellen. Meß und Einstellwerte in die jeweilige Spalte eintragen..........1. Vorhandene Gasart ankreuzen vorgefunden Erdgas E (alt: EE H 15,0) Wobbeindex 12,0 16,1 kWh/m 43,2 58,0 MJ/m Erdgas LL (alt: EE L 12,4 und Erdgas LL) Wobbeindex 10,0 13,1 kWh/m... - Seite 10 3.2 Einstell und Meßwerte ..........3. Düsendruck in mbar Prüfen, ob der Brenner für die vorhan dene Gasart ausgestattet bzw. umge stellt ist. H Mit der Erdgas Einstellung E (alt: EE H 15,0) können die Heizkessel im Wobbe indexbereich 12,0 bis 16,1 kWh/m (43,2 bis 58,0 MJ/m ) betrieben...
- Seite 11 3.2 Einstell und Meßwerte ..........4. Ionisationsstrom in µA Achtung! Vor Anschluß des Meßgerätes Schal an der Kesselkreisregelung abschalten. 1. Zur Messung Meßleitung Nr. 1 in die Testomatik Gas einstecken und fest schrauben. 2. Stecker von der Brenneransteue rung abziehen.
- Seite 12 3.2 Einstell und Meßwerte ..........9. Förderdruck (hinter Strömungssicherung) in hPa (1 hPa = 1 mbar) Der notwendige Förderdruck des Heiz kessels beträgt 0,03 hPa (0,03 mbar). Der Förderdruck des Schornsteins darf 0,1 hPa (0,1 mbar) nicht überschreiten, evtl.
- Seite 13 3.2 Einstell und Meßwerte Düsendrucktabelle für die Erdgas Einstellungen E (alt: EE H 15,0) und LL (alt: EE L 12,4 Achtung! Prüfen Sie, ob die Düsendrucktabelle für den Heizkessel gültig ist. Vergleichen Sie dazu die Herstell Nr. auf dem Typenschild mit den Angaben zur Herstell Nr.
-
Seite 14: Funktion Des Zündbrennersystems
4.1 Funktion des Zündbrennersystems 4.2 Zeitablaufdiagramm 4.1 Funktion des Zündbrennersystems Bei Wärmeanforderung wird dem Gas Hochspannungszündung angesteuert einer Zündflammenstabilisierungszeit feuerungsautomaten Strom zugeführt. (ca. 40 Sekunden). von 5 bis 8 Sekunden geöffnet (kann in Die Kontrollampe am Gasfeuerungs Nachdem der Gasfeuerungsautomat Abhängigkeit von der abgelaufenen automaten leuchtet. -
Seite 15: Anschlußschema Der Brenneransteuerung
4.3 Anschlußschema der Brenneransteuerung 4.3 Anschlußschema der Brenneransteuerung Fabrikat Landis & Gyr... -
Seite 16: Erkennen Und Beheben Von Störungen
Zündbrenner ausbauen und auf Schäden prüfen. Polarität der Netzzuleitung prüfen. Bei Störungen an der Kesselkreisregelung siehe Anleitungen der Kesselkreisregelung. Viessmann Werke GmbH & Co 35107 Allendorf Telefon: (0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 Telex:...
