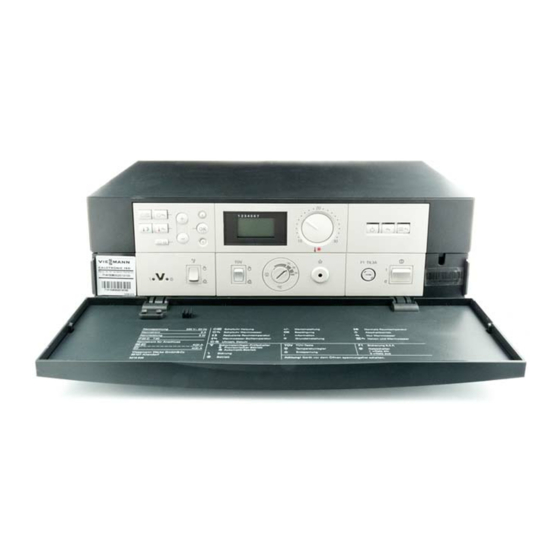

Viessmann Calotronic 150 Bedienungsanleitung
Heizungsanlage mit
wärmebedarfsgeführter, digitaler
kesselkreisregelung mit fuzzy-logik
Vorschau ausblenden
Andere Handbücher für Calotronic 150:
- Montage- und serviceanleitung (64 Seiten) ,
- Bedienungsanleitung für den anlagenbetreiber (18 Seiten) ,
- Serviceanleitung für die fachkraft (16 Seiten)
Verwandte Anleitungen für Viessmann Calotronic 150
Inhaltszusammenfassung für Viessmann Calotronic 150

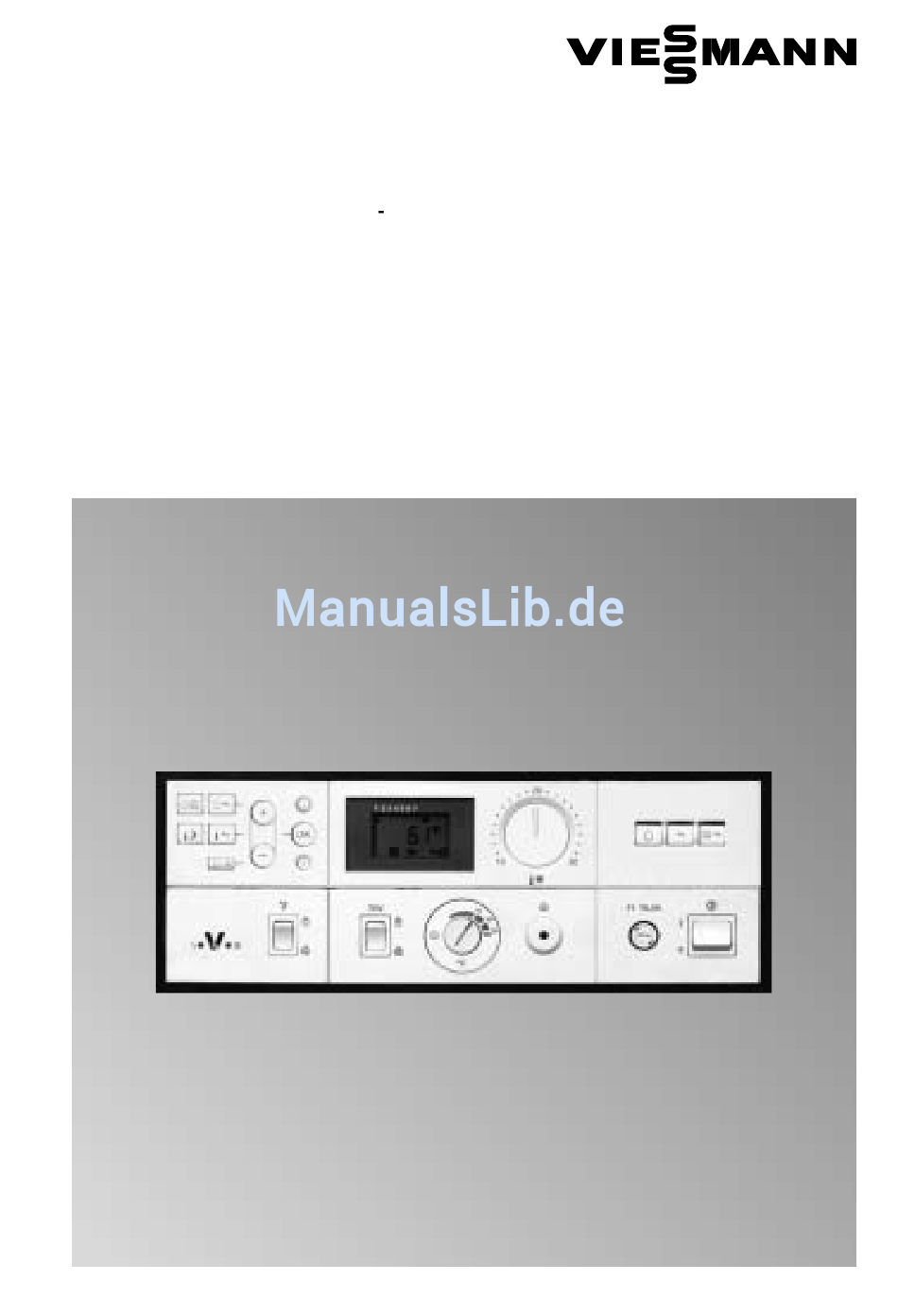

- Seite 1 Bedienungsanleitung für den Anlagenbetreiber Heizungsanlage mit wärmebedarfsgeführter, digitaler Kesselkreisregelung mit Fuzzy Logik CALOTRONIC 150 Bitte aufbewahren! 5581 430 9/2002...
-
Seite 2: Zuerst Informieren
Zuerst informieren Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Bei Gefahr Einbau von Zusatzkomponenten H Sofort Anlage spannungsfrei Der Einbau von Zusatzkomponenten, schalten, z. B. an der separaten die nicht mit dem Gerät geprüft Sicherung oder einem Hauptschalter wurden, kann die Funktion negativ (außer bei Gasgeruch). -
Seite 3: Inhaltsverzeichnis
Inhalt Inhaltsverzeichnis Seite Zuerst informieren Für Ihre Sicherheit ........................Fertigstellungsanzeige . -
Seite 4: Sofort Bedienen Wo Sie Bedienen
Sofort bedienen Wo Sie bedienen Alle Einstellungen Ihrer Heizungsanlage können Sie zentral an der Regelung vornehmen. In Verbindung mit einer Fernbedienung Vitotrol 200 können Sie einige Einstellungen auch an der Fernbedienung vornehmen. Bedienungsanleitung Fernbedienung Vitotrol 200 Die Regelung befindet sich hinter der Abdeckklappe. -
Seite 5: Übersicht Der Bedien Und Anzeigeelemente
Sofort bedienen Übersicht der Bedien und Anzeigeelemente Netzschalter (Seite 10) Betriebsprogramme (Seite 7) Sicherung F1 Entsperrung Übertemperatur Normale Raumtemperatur (Seite 8) Temperaturregler Anzeigefenster Information (Seite 9) TÜV Schalter (nur für Servicezwecke) Bestätigung Grundeinstellung (Seite 6) Schornsteinfeger Prüfschalter (Seite 19) Werteinstellung Warmwassertemperatur (Seite 16) Betriebsanzeige (grün) (Seite 10) Störungsanzeige (rot) (Seite 18) -
Seite 6: Ihre Heizungsanlage Ist Voreingestellt
Sofort bedienen Übersicht der Bedien und Anzeigeelemente (Fortsetzung) Grundeinstellung e Blinkende Werte Alle geänderten Werte werden auf Im Anzeigefenster blinkende Angaben die werkseitige Grundeinstellung weisen darauf hin, dass Änderungen zurückgesetzt. vorgenommen werden können. Symbole im Anzeigefenster (erscheinen nicht ständig, sondern abhängig vom Betriebszustand) Ziffernanzeige entsprechend Störmeldung dem darzustellenden Wert... -
Seite 7: Betriebsprogramm Wählen (Winter, Sommer)
Sofort bedienen Betriebsprogramm wählen (Winter, Sommer) Betriebsprogramm mit den Tasten G, L oder K wählen. Heizen und Warmwasser Beispiel: Winter und Übergangszeiten. H Raumbeheizung mit abwechselnd normaler und reduzierter Raumtemperatur (Frostschutz) gemäß dem eingestellten Zeitprogramm H Warmwasserbereitung (falls Warmwasser Speicher vorhanden) gemäß... -
Seite 8: Raumtemperatur Ändern
Sofort bedienen Raumtemperatur ändern Im Betriebsprogramm Heizen und Warmwasser erfolgt Raumbeheizung mit abwechselnd normaler Raumtemperatur und reduzierter Raumtemperatur gemäß dem eingestellten Zeitprogramm (siehe Seite 12). Normale Raumtemperatur Reduzierte Raumtemperatur (Tagtemperatur) ändern (Nachttemperatur) ändern Beispiel: Beispiel: Für die Zeiten , in denen Sie eine Für die Schlafenszeit oder die Zeiten, behaglich warme Wohnung in denen Sie sich nicht in der Wohnung... -
Seite 9: Temperaturen Und Betriebszustände Abfragen
Sofort bedienen Temperaturen und Betriebszustände abfragen Je nach angeschlossenen Komponenten und vorgenommenen Einstellungen können Sie momentane Temperaturen und Betriebszustände abfragen. Anzeige Bedeutung Hinweise Display º C Außentemperatur Anzeige nur, wenn Sensor 1__12. vorhanden º C Kesselwassertemperatur 3__65. º C Warmwassertemperatur Anzeige nur, wenn Sensor 5__50. -
Seite 10: Ein Und Ausschalten
Ein und Ausschalten Heizungsanlage in Betrieb nehmen Die erstmalige Inbetriebnahme und Anpassung der Regelung an die örtlichen und baulichen Gegebenheiten müssen von Ihrem Heizungsfachbetrieb vorgenommen werden. 1. Druck der Heizungsanlage am Manometer A kontrollieren. Steht der Zeiger unterhalb der roten Markierung, ist der Druck der Anlage zu niedrig, dann bitte Wasser nachfüllen oder Ihren Hei zungsfachbetrieb benachrichtigen. -
Seite 11: Heizungsanlage Außer Betrieb Nehmen
Ein und Ausschalten Heizungsanlage außer Betrieb nehmen Wenn Sie Ihre Heizungsanlage vorübergehend nicht nutzen wollen, z. B. im Sommerurlaub, wählen Sie Abschaltbetrieb (siehe Seite 7). Wenn Sie Ihre Heizungsanlage für längere Zeit (mehrere Monate) nicht nutzen wollen, sollten Sie sie außer Betrieb nehmen. Vor und nach längerer Außerbetriebnahme der Heizungsanlage empfehlen wir Ihnen, sich mit dem Heizungsfachbetrieb in Verbindung zu setzen. -
Seite 12: Zeitprogramme Ändern Und Abfragen Allgemeine Hinweise
Zeitprogramme ändern und abfragen Allgemeine Hinweise Sie können Zeitprogramme für die Raumbeheizung und die Warmwasser bereitung (falls Warmwasser Speicher vorhanden) einstellen. Ein Zeitprogramm besteht aus 4 Zeitphasen, d. h. H bei der Raumbeheizung kann bis zu 4 mal pro Tag zwischen Normaler Raumtemperatur und Reduzierter Raumtemperatur hin und hergeschaltet werden H Warmwasserbereitung kann bis zu 4 mal pro Tag ein und ausgeschaltet... -
Seite 13: Raumbeheizung
Zeitprogramme ändern und abfragen Raumbeheizung Drücken Sie folgende Tasten: 1. A für Zeitprogramm Raum Hinweis! beheizung. Wenn für einzelne Wochentage unterschiedliche Zeitphasen einge Hinweis! stellt sind und Sie wieder für alle Wenn Sie die Einstellungen für das Wochentage gleiche Zeitphasen Zeitprogramm vorzeitig beenden einstellen möchten, drücken Sie möchten, erneut Taste A drücken. - Seite 14 Zeitprogramme ändern und abfragen Raumbeheizung (Fortsetzung) Zeitphasen abfragen Zeitphasen löschen Wie Seite 13 beschrieben vorgehen, Beispiel: ohne jedoch Tasten a und b zu Sie möchten ganztags mit reduzierter betätigen. Raumtemperatur heizen. Drücken Sie folgende Tasten: 1. A für Zeitprogramm Raum beheizung.
-
Seite 15: Warmwasserbereitung
Zeitprogramme ändern und abfragen Warmwasserbereitung Drücken Sie folgende Tasten: 1. B für Zeitprogramm Warm Hinweis! wasserbereitung Wenn für einzelne Wochentage unterschiedliche Zeitphasen einge Hinweis! stellt sind und Sie wieder für alle Wenn Sie die Einstellungen für das Wochentage gleiche Zeitphasen Zeitprogramm vorzeitig beenden einstellen möchten, drücken Sie möchten, erneut Taste B drücken. -
Seite 16: Warmwassertemperatur Ändern
Zeitprogramme ändern und abfragen/Einstellungen Warmwasserbereitung (Fortsetzung) Zeitphasen abfragen Zeitphasen löschen Wie Seite 15 beschrieben vorgehen, Drücken Sie folgende Tasten: ohne jedoch Tasten a und b zu 1. B betätigen. für Zeitprogramm Warm wasserbereitung. 2. d bis der Endzeitpunkt der zu löschenden Zeiphase blinkt. -
Seite 17: Uhrzeit Und Datum Umstellen
Einstellungen Uhrzeit und Datum umstellen Uhrzeit und Datum sind werkseitig eingestellt und können manuell geändert werden. Drücken Sie folgende Tasten: 1. D 5. d für Uhrzeit. für den Monat. 2. a/b für gewünschte Uhrzeit. 6. a/b für gewünschten Monat. 1 2 3 4 5 6 7 1 2 3 4 5 6 7 _09.:.05 ___.:.10... -
Seite 18: Was Tun, Wenn
Was tun, wenn ... Diagnose und Behebung Liegt eine Störung an Ihrer Heizungsanlage vor, wird diese im Anzeigefenster und durch Blinken der roten Störungsanzeige (siehe Seite 5) angezeigt. Sie können selbst durch eine Abfrage im Anzeigefenster den Störungscode ablesen und diesen Ihrem Heizungsfachbetrieb nennen. Störungscode ablesen und quittieren Quittierte Störungsmeldung aufrufen Drücken Sie folgende Tasten:... - Seite 19 Was tun, wenn ... Diagnose und Behebung (Fortsetzung) Was tun, wenn ... Ursache Behebung Betriebsprogramm 9 ... der Brenner nicht oder Betriebsprogramm rw oder w unregelmäßig einge ist eingestellt (Taste wird schaltet wird beleuchtet) einstellen (Seite 7) Regelung falsch Einstellung des Betriebs programmiert bzw.
- Seite 20 Was tun, wenn ... Diagnose und Behebung (Fortsetzung) Was tun, wenn ... Ursache Behebung Regelung falsch Zeitprogramm für die ... der Brenner in Betrieb Warmwasserbereitung programmiert bzw. ist, Sie aber kein war (Seite 12 und 15) und eingestellt mes Wasser erhalten Warmwassertemperatur (nur bei Anlagen mit (Seite 16) prüfen und...
- Seite 21 Was tun, wenn ... Diagnose und Behebung (Fortsetzung) Was tun, wenn ... Ursache Behebung ... die Räume kalt sind, Uhrzeit nicht richtig Uhrzeit richtig einstellen obwohl der Brenner in eingestellt (Seite 17) Betrieb ist Betriebsprogramm 9 Betriebsprogramm oder w sind einge rw einstellen stellt (entsprechende (Seite 7)
-
Seite 22: Instandhaltung
Instandhaltung Pflege, Inspektion und Wartung Inspektion und Wartung Warmwasser Speicher Die Inspektion und Wartung einer Die DIN 1988 8 schreibt vor, dass Heizungsanlage ist durch die spätestens zwei Jahre nach Inbetrieb Energieeinsparverordnung und die nahme und dann in regelmäßigen Normen DIN 4755, DIN 4756 und Abständen eine Wartung oder Reini DIN 1988 8 vorgeschrieben. -
Seite 23: Tipps Zum Energiesparen
Instandhaltung/Tipps zum Energiesparen Pflege, Inspektion und Wartung (Fortsetzung) Trinkwasserfilter (falls vorhanden) Entsorgungshinweis Aus hygienischen Gründen Das Gerät enthält eine fest eingebaute, H bei nicht rückspülbaren Filtern alle nicht schadstoffhaltige Batterie/Akku. 6 Monate den Filtereinsatz erneuern Gemäß Batterieverordnung sind (Sichtkontrolle alle 2 Monate), verbrauchte Batterien/Akkus bei den H bei rückspülbaren Filtern alle dafür eingerichteten Rücknahme... -
Seite 24: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abfragen von Temperaturen und Gefahr, 2 Betriebszuständen, 9 Gerät ausschalten, 11 Abgasgeruch, 2 Gerät einschalten, 10 Abgastemperatur, 22 Grundeinstellung, 5, 6 Abschaltbetrieb, 5, 7, 11 Gültigkeitshinweis, 26 Anzeigeelemente, 5 Anzeigefenster, 5 Arbeiten am Gerät, 2 Heizen und Warmwasser, 5, 7 Aufstellraum, 2 Heizenergie sparen, 23 Außerbetriebnahme, 11... - Seite 25 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Raumbeheizung (Zeitprogramm), 13 Vitotrol 200, 6, 10 Raumtemperatur ändern, 8 Voreinstellung an der Heizungs Reduzierte Raumtemperatur, 7, 8 anlage, 6 Regelung in/außer Betrieb nehmen, 10, 11 Reinigungshinweise, 23 Warmwasser, 7, 16 Warmwasserbereitung (Zeitpro gramm), 15 Schaltzeiten (Zeitphasen), 12 Warmwasser Speicher, 22 Schornsteinfeger Prüfschalter, 5 Warmwassertemperatur...
-
Seite 26: Gültigkeitshinweis
Calotronic 150, Best. Nr. 7141 536. Ihr Ansprechpartner Für Rückfragen oder Wartungs und Instandsetzungsarbeiten an Ihrer Heizungsanlage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z. B unter www.viessmann.de im Internet. Viessmann Werke GmbH & Co D 35107 Allendorf...
