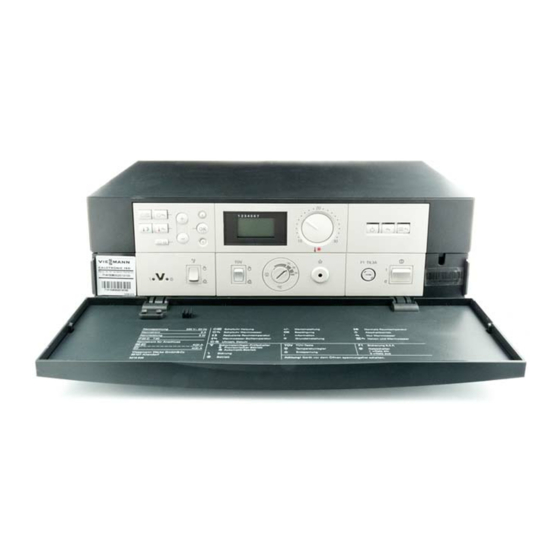

Viessmann CALOTRONIC 150 Serviceanleitung Für Die Fachkraft
Warmebedarfsgefuhrte digitale kesselkreisreglung mit fuzzy-logik
Vorschau ausblenden
Andere Handbücher für CALOTRONIC 150:
- Montage- und serviceanleitung (64 Seiten) ,
- Bedienungsanleitung (26 Seiten) ,
- Bedienungsanleitung für den anlagenbetreiber (18 Seiten)
Verwandte Anleitungen für Viessmann CALOTRONIC 150
Inhaltszusammenfassung für Viessmann CALOTRONIC 150

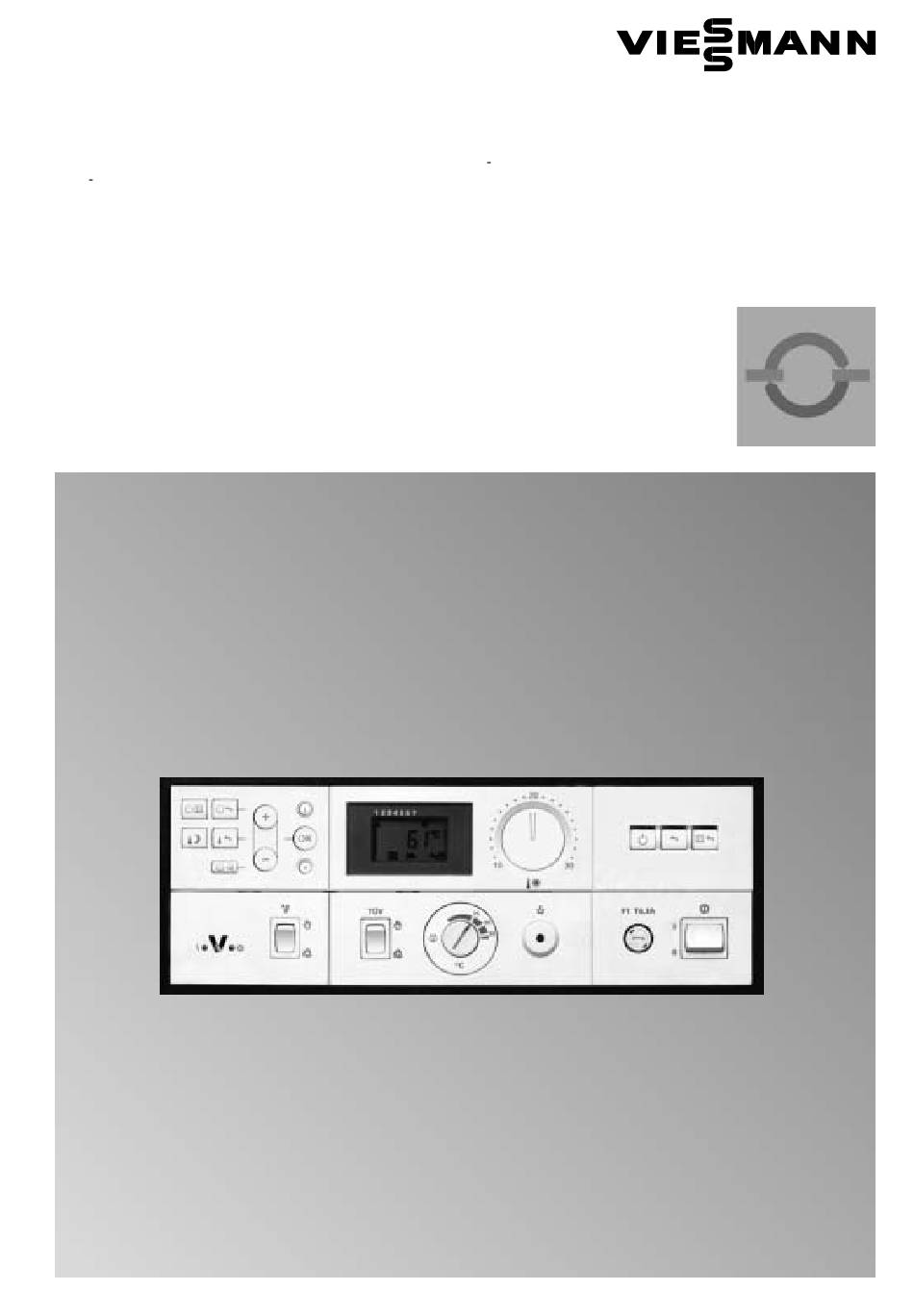

- Seite 1 Serviceanleitung für die Fachkraft Calotronic 150 Wärmebedarfsgeführte, digitale Kesselkreisregelung mit Fuzzy Logik Best. Nr. 7141 536 CALOTRONIC 150 5681 467 4/2002 Ablagehinweis: Servicemappe...
-
Seite 2: Sicherheitshinweise
Allgemeine Informationen Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Arbeiten am Gerät Instandsetzungsarbeiten Einweisung des Anlagenbetreibers Montage, Erstinbetriebnahme, an Bauteilen mit sicherheitstechnischer Der Ersteller der Anlage hat dem Inspektion, Wartung und Instand Funktion sind unzulässig. -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Allgemeine Informationen Sicherheitshinweise ..................Anlagenausführung ein direkt angeschlossener Heizkreis ohne Mischer . -
Seite 4: Allgemeine Informationen
Allgemeine Informationen Anlagenausführung Ein direkt angeschlossener Heizkreis ohne Mischer fÖ sÖ § A Heizkessel mit Calotronic 150 Stecker 230 V~ Kleinspannungsstecker B Speicher Wassererwärmer sÖ Heizkreispumpe ! Außentemperatursensor (ATS, C Heizkreis ohne Mischer sA Umwälzpumpe zur Speicher Zubehör) § Kesseltemperatursensor (KTS) beheizung (Zubehör) -
Seite 5: Heizkennlinie Einstellen
H Niveau N = 1,0 1. Raum Solltemperatur für normale und reduzierte Raumtemperatur einstellen. Außentemperatur in °C Bedienungsanleitung Calotronic 150 Beispiel 1: Beispiel 2: Die Heizkennlinie wird entlang der Änderung der normalen Raumtem Änderung der reduzierten Raumtem Raum Solltemperatur Achse ent peratur von 20 ºC auf 26 ºC... -
Seite 6: Übersicht Serviceebenen
Serviceabfragen Übersicht Serviceebenen Funktion Tastenkombination Ausstieg Seite K und G ca. 2 Sekunden gleichzeitig drücken d drücken Temperaturen, Kesselcodier siehe unten stecker und Kurzabfrage K und d ca. 2 Sekunden gleichzeitig drücken d drücken Relaistest c drücken c drücken Betriebszustand a oder b für weitere Störungen drücken d drücken Störungssuche... -
Seite 7: Betriebszustände Abfragen
Serviceabfragen Relaistest 1. K und d ca. 2 Sekunden gleich Relaistest ist aktiv. zeitig drücken. 1 2 3 4 5 6 7 2. Mit a oder b Relaisausgänge ansteuern. 3. d drücken. Relaistest beendet. Folgende Relaisausgänge können je nach Anlagenausstattung angesteuert werden: Anzeige Relaisfunktion... -
Seite 8: H Störungen Mit Störungsanzeige An Der Bedieneinheit H Fehlerhistorie
Störungsbehebung Diagnose Störungen mit Störungsanzeige an der Bedieneinheit Die rote Störungsanzeige 2 blinkt bei jeder Störung. 1 2 3 4 5 6 7 1 38 Bei einer Störungsmeldung blinkt im Erklärung der Störungscodes in D B G − Display 1 der Bedieneinheit ein der Tabelle unten. - Seite 9 Störungsbehebung Diagnose (Fortsetzung) Störungen mit Störungsanzeige an der Bedieneinheit (Fortsetzung) Störungs Verhalten der Anlage Störungsursache Maßnahme code im Display Regelbetrieb Interner Fehler Fehler quittieren, Dateneingabe wiederholen Regelbetrieb ohne Fernbedienung Kommunikationsfehler Anschlüsse und Vitotrol 200 Fernbedienung Vitotrol 200 prüfen Regelbetrieb ohne Fernbedienung Falsche Codierung der Fern Codierschalterstellung der bedienung Vitotrol 200 Vitotrol 200 prüfen (siehe Seite 4)
-
Seite 10: Außentemperatursensor
Zusatzinformationen Außentemperatursensor Der Sensor erfasst die Temperatur der Gebäudeaußenwand (kann höher oder niedriger als die Lufttemperatur sein). Anschluss Zweiadrige Leitung, max. 35 m Länge bei einem Leiterquerschnitt von 1,5 mm Kupfer. Außentemperatursensor prüfen 1. Stecker ! im Anschlussraum abziehen. 2. Widerstand des Sensors an Klemmen 1 und 2 des Steckers messen. -
Seite 11: Kesseltemperatursensor Und Speichertemperatursensor
Zusatzinformationen Kesseltemperatursensor und Speichertemperatursensor Anschluss Die Sensoren sind steckerfertig. Den Kesseltemperatursensor in Buchse 3, den Speichertemperatur sensor in Buchse 5 der Regelung einstecken. Sensoren prüfen 1. Stecker § bzw. % im Anschluss raum abziehen. 2. Widerstand des Sensors an Klemmen 1 und 2 des Steckers messen. - Seite 12 Zusatzinformationen Codierungen Codierebene aufrufen 1. L und G ca. 2 Sekunden gleich Einstieg in Codierebene. zeitig drücken. 1 2 3 4 5 6 7 02: 0 2. Mit a oder b die gewünschte Adresse blinkt. Codieradresse anwählen. 3. Mit d bestätigen. Wert blinkt.
- Seite 13 Zusatzinformationen Codierungen (Fortsetzung) Übersicht Codierungen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse: Wert Adresse: Wert 06 : 85 Kessel/ Maximalbegrenzung der Kessel 06 : 20 Maximalbegrenzung der Kesselwasser Brenner wassertemperatur eingestellt temperatur einstellbar zwischen 20 und auf 85 ºC 06 : 130 130 ºC...
- Seite 14 Zusatzinformationen Codierungen (Fortsetzung) Übersicht Codierungen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse: Wert Adresse: Wert 82 : Allgemein Beginn Sommerzeit: März 82 : Januar 82 : 12 Dezember 83 : Allgemein Beginn Sommerzeit: letzte Woche 83 : Woche 1 des Monates 83 :...
- Seite 15 Zusatzinformationen Codierungen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse: Wert Adresse: Wert A3 : Heizkreis Mit Außentemperatursensor: Bei Außentemperaturen unter 1 ºC Heizkreispumpe wird die Heizkreispumpe einge ein bei aus bei schaltet. A3 : 10 ºC 8 ºC Bei Außentemperaturen über 3 ºC A3 :...
- Seite 16 Zusatzinformationen Codierungen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse: Wert Adresse: Wert b5 : b6 : C5 : 20 Heizkreis Elektronische Minimalbegrenzung Mit Außentemperatursensor: 20 ºC C5 : Elektronische Minimalbegrenzung einstellbar zwischen 1 und 127 ºC C5 : 127 C8 : 31 d1 :...
