Anschluss Des Ofens An Den Schornstein - Varde Shape 1 Aufstell- Und Bedienungsanleitung

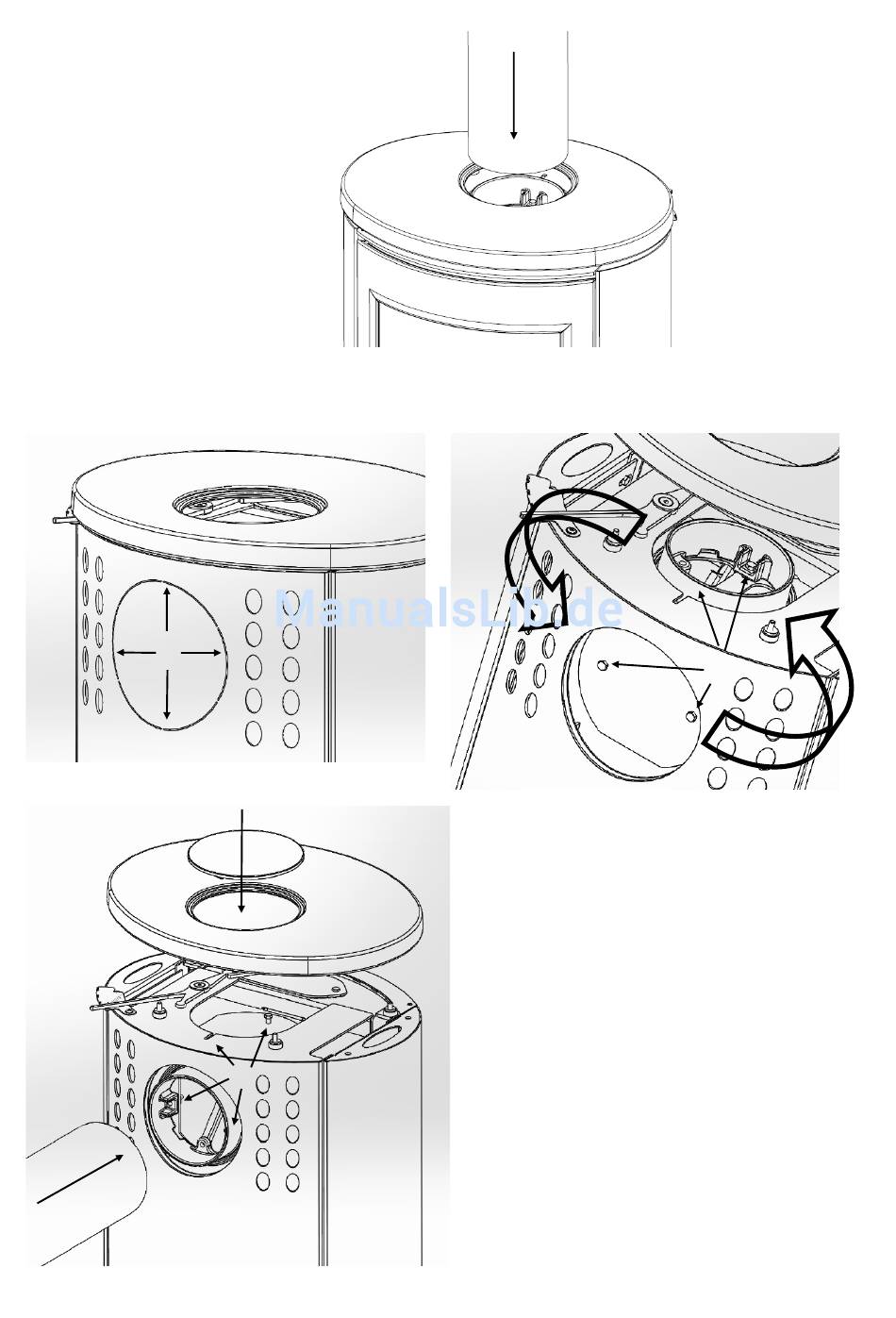

Anschließen des Rauchrohrs:
Anschluss an Ofen mit oberem Ausgang.
Anschluss an Ofen mit hinterem Ausgang.
1
6
5
4
3
1. Die Rondellen in beiden Hinterplatten
2. abschneiden: Die Schrauben in Rauch-
rohrstutzen und Abdeckplatte
3. herausschrauben: Stutzen und Ab-
deckplatte vertauschen
4. Die Schrauben in Abdeckplatte und
Rauchrohrstutzen hineinschrauben
5. Die Oberplatte wieder auflegen.
Bitte beachten! Die Abdeckplatte
zum Abdecken des Lochs in der
Oberplatte wird nicht mitgeliefert.
6. Rauchrohr montieren
2
3
