- Seite 1 Varde Nordic 7 Air Varde Nordic 9 Air Aufstell – und Bedienungsanleitung Revision 2 – 06.2022 Pottemagervej 1, DK-7100 Vejle. www.vardeovne.dk...
-
Seite 2: Inhaltsverzeichnis
Kaminöfen von VARDE bieten stilsicheres skandinavisches Design – gestaltet mit dem Anspruch, hochwertige Qualität, Funktionalität und gutes Design zu vereinen. Mit einem Kaminofen von VARDE können Sie und Ihre Familie sich viele Jahre lang über einen wärmenden Mittelpunkt Ihres Heims und schöne gemeinsame Momente freuen. -
Seite 3: Fakten Nordic 7 Air
Technische Daten Nordic 7 Air Höhe (cm) Brennkammer: 31-39x25x36 cm (BxTxH) Rauchabzug Ø15 cm Breite (cm) Montagehöhe: Oben 99,5 cm Tiefe (cm) Hinten in mitten 85 cm Gewicht (kg) Abstand zu nicht brennbarem Material. Leistung 5-9 kW 5 – 10 cm (empfohlen) -
Seite 4: Fakten Nordic 9 Air
Technische Daten Nordic 9 Air Höhe (cm) Brennkammer: 31-39x25x36 cm (BxTxH) Rauchabzug Ø15 cm Breite (cm) Montagehöhe: Oben 109,5 cm Tiefe (cm) Hinten in mitten 95 cm Gewicht (kg) Abstand zu nicht brennbarem Material. Leistung 5-9 kW 5 – 10 cm (empfohlen) Nennleistung 6,2 kW Abstand zu brennbarem Material:... -
Seite 5: Hersteller
Pottemagervej 1, DK - 7100 Vejle, Dänemark. Prüfstelle Name: Adresse Im Lopperfeld 34b, 46047 Oberhausen, Deutschland Produkt Varde Produkttyp Nordic 7 Air und Nordic 9 Air Typbezeichnung Kaminofen, geeignet für intermittierende Verbrennung Standard Standard Baustoffrichtlinie 89/106/EG, angewendete Normen DIN EN 13240 Anwendung Holz Brennstoff... -
Seite 6: Bodenbeschaffenheit Und Abstände
Weitere Hinweise und Anleitungen finden Sie auf den Internetseiten von Varde Ovne: www.vardeovne.dk Bodenbeschaffenheit: Falls der Kaminofen auf einem brennbaren Boden aufgestellt werden soll, muss dieser natürlich mit einem nicht brennbaren Material abgedeckt werden, z. B. mit einer Platte aus Stahl, Glas, Klinker oder Kunstschiefer. -
Seite 7: Installationsabstände
Abstand zu Möbeln: 80 cm Bitte beachten Sie, dass die Angabe zu Abstand B (vom Schornsteinrohr zur Wand) nur eine Empfehlung ist. Es können andere nationale/lokale Vorschriften gelten. Nordic 7 Air und Nordic 9 Air 18cm 45 cm 22,5 cm... -
Seite 8: Schornstein
Rauchabzüge, die für Abhilfe sorgen. Kondensatablauf im Rauchanschluss Ihr Ofen ist mit dem neuen Gusseisenstutzen von Varde Ovne ausgestattet. Der Rauchstutzen ist für ein Standardrauchrohr mit einem Innendurchmesser von 150 mm bestimmt. Sie können bei Bedarf selbst einen Kondensatablauf im Stutzen anbringen, wenn ein Stahlschornstein am oberen Ausgang des Ofens angebracht werden soll: Schlagen Sie bitte vorsichtig mit einem Meißel oder ähnlichem Werkzeug in den Boden der äußeren... -
Seite 9: Schornsteinmontage
Anschließen des Rauchrohrs: Anschluss an Ofen mit oberem Ausgang. Hinterer Ausgang Die Rondellen in beiden Hinterplatten abschneiden Die Schrauben in Rauchrohrstutzen und Abdeckplatte herausschrauben Stutzen und Abdeckplatte vertauschen Die Schrauben in Abdeckplatte und Rauchrohrstutzen hineinschrauben Die Oberplatte wieder auflegen. Bitte beachten! Die Abdeckplatte zum Abdecken des Lochs in der Oberplatte wird nicht mitgeliefert. -
Seite 10: Bedienung
So funktioniert es Klappe für Verbrennungs- luft oder Sekundärluft Klappe nach rechts drehen, um Luftzufuhr zu öffnen. Geschlossen Geöffnet Sollte der Mechanismus versehentlich geschlossen werden, kann man es ganz leicht mit einen Schraubendreher oder Feuerlöscher in den Schlitz stecken und wieder herausklappen. -
Seite 11: Bedienung
Die dritte Luft ist eine ständig zugeführte Luftströmung, die hilft, der Ofen noch sauberer verbrennt und unter anderem den Gehalt an Teer und Ruß bei der Verbrennung auf ein absolutes Mindestmaß verringert. Bei optimaler Verbrennung werden Sie feststellen, dass Glas und Brennkammer Max. -
Seite 12: Außenluftanschluss
Ofen selbst sowie den Schornstein. Der Effekt der Kondensation kann durch Isolieren von Schläuchen und Rohren sowie ein Gefälle der Rohrführung mit z. B. 2 % nach außen minimiert werden. Varde Ovne übernimmt keinerlei Haftung für die Rohrführung, deren Ausführung oder alle Nebenwirkungen der Installation. -
Seite 13: Außenluftanschluss
An der Öffnung, durch die der Schlauch geführt werden soll, sind die Abdeckplatten zu entfernen Keine Platte – immer offen Bei den Modellen Nordic 7 Air und Nordic 9 Air befindet sich der Zugang zum Luftstutzen unter der Brennkammer Position des Luftstutzens bei Nordic 7 Air und Nordic 9 Air... -
Seite 14: Anzünden Und Benutzen Des Kaminofens
Anzünden und Benutzen des Kaminofens Beim ersten Anheizen härtet der Lack aus, dadurch entsteht etwas Rauch und Geruch. Dies verschwindet durch kräftiges Lüften des Raums. Wir empfehlen daher, Türen und Fenster zu öffnen, damit Durchzug entsteht. Beim diesen Härtungsprozess wird der Lack weich und empfindlich, deshalb sollten Sie sehr darauf achten, die lackierte Oberfläche nicht zu berühren. -
Seite 15: Überblick Über Die Einzelteile
Nordic 7 Air und Nordic 9 Air Überblick über die Einzelteile Bodentür 11. Glas für Außenseite Glutfang 12. Glas für Innenseite Vermiculit 13. Griff für Anzündungsluft Ascheschublade 14. Holzfach Tür 15. Schließmechanismus Oberplatte 16. Walze für Tür Sekundärluftklappe 17. Feder für Tür Balken für Tertiärluft... -
Seite 16: Vermiculit
Vermiculit ist ein sehr poröses Material und muss daher sehr vorsichtig behandelt werden. Beim Heizen legen Sie bitte das Brennholz vorsichtig in den Brennkammer hinein, tragen Sie Handschuhe. Es dürfen nur Original-Ersatzteile von Varde Ovne A/S verwendet werden. Rauchumlenkplatte Obere Hinterplatte Hinterplatte... -
Seite 17: Das Richtige Kaminholz Wählen Und Leistung
Sie in den ersten Stunden die Klappe regelmäßig öffnen und schließen, damit das Dichtungsmaterial nicht am Lack festklebt. Damit können Sie Heizen Dieser Varde Kaminofen ist zum Heizen mit Holz zugelassen und geprüft. Nur trockenes Holz mit max. 21 % Wassergehalt und einer Größe, die der Größe der Brennkammer... -
Seite 18: Wartung
Schornstein vorhanden ist. Wenn die Dichtungen undicht geworden sind, müssen sie ausgetauscht werden. Nicht vergessen die Türscharniere nach Bedarf zu schmieren. Glasfenster Zum Reinigen der Glasfenster ist Varde Glasreiniger zu verwenden, den Sie bei Ihrem Händler erhalten. Die Ascheschublade ist regelmäßig zu leeren, und die Entsorgung kann problemlos mit dem Haushaltsmüll geschehen. -
Seite 19: Ersatzteile
Ersatzteilset Sollten Sie Ersatzteile für Ihren Kaminofen benötigen, finden Sie hier eine Übersicht über das Angebot. Ersatzteilübersicht für Nordic 7 og Nordic 9 Holzfach, Artikel-Nr. und Strichcode 101104/5703505053940 Oberplatte, Artikel-Nr. und Strichcode 100266 / 5703505033546 Glas, Artikel-Nr. und Strichcode Vorderseite 101078 / 5703505053681 Glas Innenseite: 100937 / 5703505051427... -
Seite 20: Fehler Beheben
Fehler beheben Rauch dringt ins Zimmer • Ursache kann zu geringer Schornsteinzug sein. • Überprüfen, ob Rauchrohr oder Schornstein verstopft sind. • Überprüfen, ob die Höhe des Schornsteins angemessen ist. Glas und/oder Schornstein verrußen: • Das Brennholz ist zu feucht. •... -

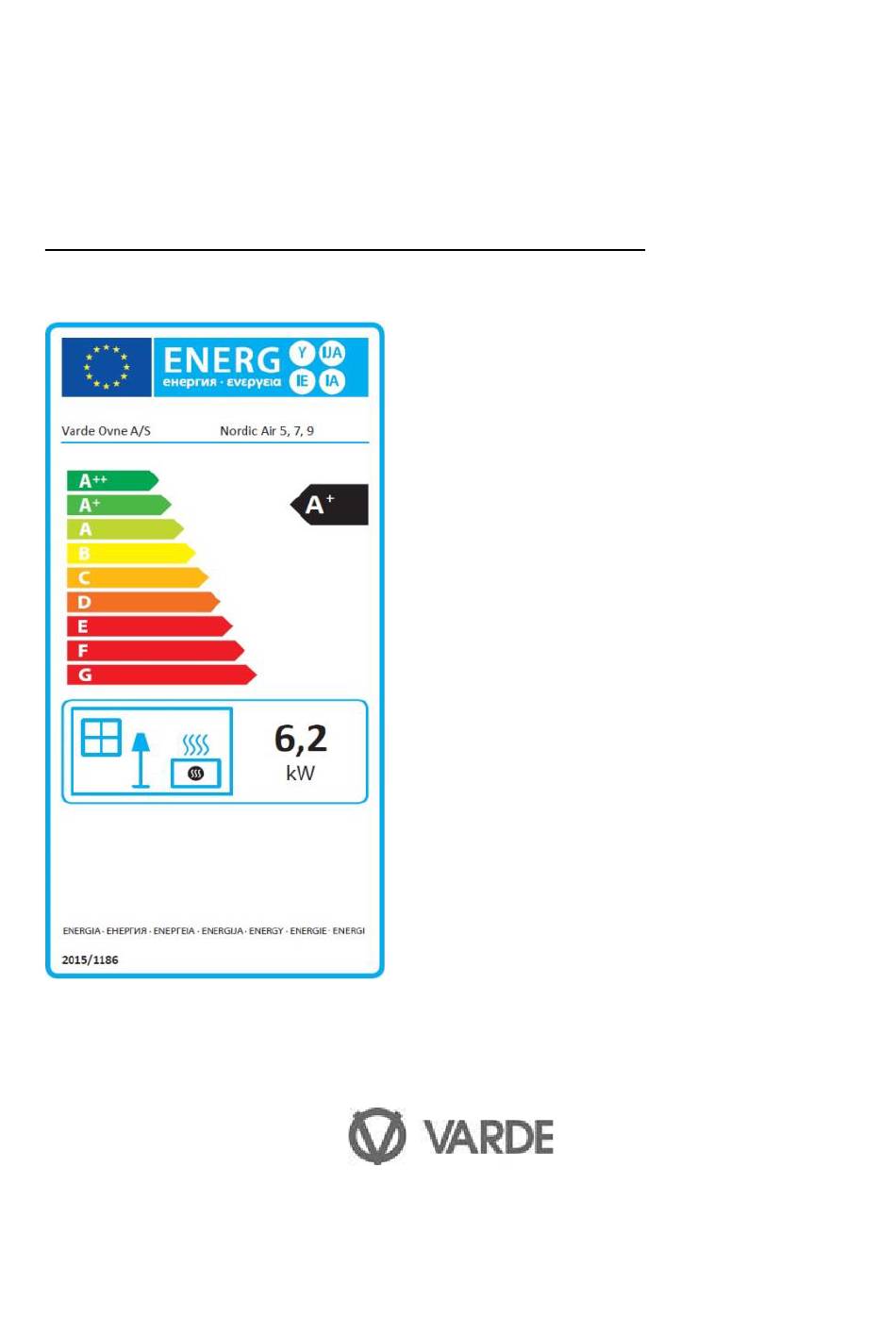

Seite 21: Prüfzertifikat
Weitere Informationen finden Sie unter www.vardeovne.dk... -
Seite 22: Garantieurkunde
Garantiezeit auf, schickt VARDE Ovne kostenlos eine passende Ersatzkomponente, um den Fehler zu beheben, die Ware umzutauschen, den Kauf rückgängig zu machen oder einen Preisabschlag zu gewähren - je nach der konkreten Situation. Varde Ovne ist nicht verpflichtet, bei Montage/Austausch von Komponenten behilflich zu sein.
