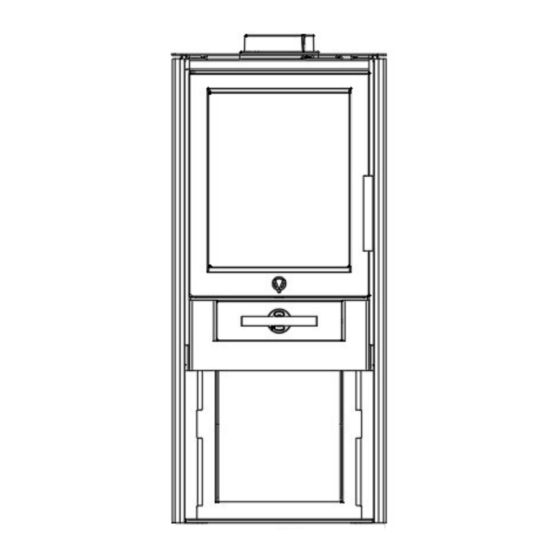

Varde Samsø Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Samsø:
- Bedienungsanleitung und aufstellanweisung (24 Seiten)
Verwandte Anleitungen für Varde Samsø
Inhaltszusammenfassung für Varde Samsø
- Seite 1 Varde Samsø Varde Als Varde Lolland Varde Tunø Varde Birkholm Varde Falster Bedienungsanleitung und Aufstellanweisung Revision 3 Pottemagervej 1, 7100 Vejle, Danmark. WWW.vardeovne.dk...
-
Seite 2: Inhaltsverzeichnis
Kaminöfen von VARDE bieten stilsicheres skandinavisches Design – gestaltet mit dem Anspruch, hochwertige Qualität, Funktionalität und gutes Design zu vereinen. Mit einem Kaminofen von VARDE können Sie und Ihre Familie sich viele Jahre lang über einen wärmenden Mittelpunkt Ihres Heims und schöne gemeinsame Momente freuen. -
Seite 3: Technische Daten Als
Technische Daten Als Model Als Höhe (mm) 1000 Breite (mm) Tiefe (mm) Gewicht (kg) Leistung 3-7 kW Nennwärme Leistung 5,0 kW Raumheizvermögen 30-105m² Wirkungsgrad Triplewerte: 295°C bei 20°C, 11Pa. Brennkammer: (H x B x T): 260/380 x 200/300 x 300mm Rauchrohrdurchmesser: Ø... -
Seite 4: Technische Daten Birkholm
Technische Daten Birkholm Model Birkholm Höhe (mm) 1000 Breite (mm) Tiefe (mm) Gewicht (kg) Leistung 3-7 kW Nennwärme Leistung 5,0 kW Raumheizvermögen 30-105m² Wirkungsgrad Triplewerte: 295°C bei 20°C, 11Pa. Brennkammer: (H x B x T): 260/380 x 200/300 x 300mm Rauchrohrdurchmesser: Ø... -
Seite 5: Technische Daten Falster
Technische Daten Falster Model Falster Höhe (mm) 1000 Breite (mm) Tiefe (mm) Gewicht (kg) Leistung 3-7 kW Nennwärme Leistung 5,0 kW Raumheizvermögen 30-105m² Wirkungsgrad Triplewerte: 295°C bei 20°C, 11Pa. Brennkammer: (H x B x T): 260/380 x 200/300 x 300mm Rauchrohrdurchmesser: Ø... -
Seite 6: Technische Daten Lolland
Technische Daten Lolland Model Lolland Höhe (mm) 1000 Breite (mm) Tiefe (mm) Gewicht (kg) Leistung 3-7 kW Nennwärme Leistung 5,0 kW Raumheizvermögen 30-105m² Wirkungsgrad Triplewerte: 295°C bei 20°C, 11Pa. Brennkammer: (H x B x T): 260/380 x 200/300 x 300mm Rauchrohrdurchmesser: Ø... -
Seite 7: Technische Daten Samsø
Technische Daten Samsø Model Samsø Höhe (mm) 1000 Breite (mm) Tiefe (mm) Gewicht (kg) Leistung 3-7 kW Nennwärme Leistung 5,0 kW Raumheizvermögen 30-105m² Wirkungsgrad Triplewerte: 295°C bei 20°C, 11Pa. Brennkammer: (H x B x T): 260/380 x 200/300 x 300mm Rauchrohrdurchmesser: Ø... -
Seite 8: Technische Daten Tunø
Technische Daten Tunø Model Tunø Höhe (mm) 1000 Breite (mm) Tiefe (mm) Gewicht (kg) Leistung 3-7 kW Nennwärme Leistung 5,0 kW Raumheizvermögen 30-105m² Wirkungsgrad Triplewerte: 295°C bei 20°C, 11Pa. Brennkammer: (H x B x T): 260/380 x 200/300 x 300mm Rauchrohrdurchmesser: Ø... -
Seite 9: Regeln Und Zulassungen
öfen sind geschlossene Feuerstel- geprüft und abgenommen wird, bevor der len. Kaminofen in Gebrauch genommen wird. Professionelle Installation Dieser Varde Kaminofen ist zugelassen ge- mäß: Europäische Norm DIN EN 13240 /PrEN Wir empfehlen sich vom Fach- 16510 Deutschland Stufe 2 und Norwegen NS händler, bei dem Sie den Ofen... -
Seite 10: Bodenbeschaffenheit
Stahl-, Glas- oder Kunstschieferplatte. Die Bodenkonstruktion muss in jedem Falle ausreichend tragfähig sein. Gewicht Stahl ofen Varde Als, Birkholm, Falster, Lolland, Samsø og Tunø 80 kg Installationsabstände: Wenn die Wand nicht brennbar ist, kann der Ofen direkt an die Wand gestellt werden. -
Seite 11: Sicherheitsabstände
Vorderer Strahlungsbereich: 80cm Bitte beachten: Beachten Sie, dass die Angabe zu Abstand B (vom Schornsteinrohr zur Wand) nur eine Empfehlung ist. Es können andere nationale/lokale Vorschriften gelten. Varde Als, Birkholm, Falster, Lolland, Samsø und Tunø 200 mm 200 mm 225mm... -
Seite 12: Der Schornstein
Verbinden Sie den Kamin Ofen mit einem oberen anschließ. Kondensatablauf im Rauchanschluss Ihr Ofen ist mit dem neuen Gusseisenstutzen von Varde Ovne ausgestattet. Der Stutzen ist für Rauchrohre mit einem inneren Durchmesser von 150 mm bestimmt. Sie können bei Bedarf auch selbst einen Kondensatablauf im Stutzen anbringen, wenn ein Stahlschornstein am oberen Ausgang des Ofens angebracht werden soll: ... -
Seite 13: Luftzufuhr
Frischluftzufuhr: In dem Raum, wo der Kaminofen steht, muss ge- nügend Frischluftzufuhr vorhanden sein. Dieses Anzündungs Luft können Sie mit einer Installation von Frischluftver- An der Aschenshublade - bindungen in den Wänden erreichen. Diese Frisch- ganz Geöffnet luftverbindungen dürfen nicht blockiert werden. Bei der Verbrennung wird eine Luftmenge von ca. -
Seite 14: Bedienung
Bedienung des Kaminofens Verbrennungs luft/ Luft- drossel Schieben Sie den Gashebel nach rechts für Luft-Zugang. Anzündungs Luft An der Aschenshublade - Der Rost ganz Geöffnet Ist in den Boden der Brenn- kammer eingelassen. Anzündungs Luft An der Aschenshublade - Geschlossen... -
Seite 15: Anzünden Und Nachlegen Von Brennholz
„dritte Luft“, sind ein Teil unseres Verbrennungsluftsystemes. Darüber wird Ihrem Kaminofen kontinuierlich eine konstante Luftmenge zugeführt - also eine noch hel- fende Hand beim Einstellen Ihres Varde Kaminofens. Wir empfehlen Ihnen, nur Holz dann nachzulegen, wenn nur noch Glut im Brennraum vorhanden ist. -
Seite 16: Übersicht Der Teile Des Ofens
Als, Birkholm, Falster, Lolland, Samsø, Tunø Übersicht der Teiles des Ofens Rost Glutfang Vermiculite Ashenkiste Gusseisen Tür Deckplatte aus Stahl Luftrosette für Anzündungsluft Sekundäre Luftschieber Lagerung Stahl Seite Tür für Lagerung (Nur Birkholm, Falster og Tunø) -
Seite 17: Vermiculite
Vermiculite Die Brennkammer ist vollständig mit Vermiculiteplatten ausgekleidet. Sollte eine P lat- te, wegen eines Schlages einen Riss bekommen, hat dieses keine Bedeutung für die Verbren- nung. Sie brauchen die Platten erst dann zu tauschen, wenn eine sichtbare Fuge von etwa ½ Zentimeter aufweist. -
Seite 18: Geeignetes Brennholz
öffnen und schließen, damit das Dich- tungsmaterial nicht am Lack festklebt. Damit können Sie heizen Dieser Varde Kaminofen ist zum Heizen mit Holz zugelassen und geprüft. Nur trockenes Holz mit max. 21 % Wassergehalt und einer Größe, die der Größe der Brennkammer entspricht, verwenden. -
Seite 19: Wartung
Nicht vergessen die Türscharniere nach Bedarf zu schmieren. Glasfenster Zur Reinigung des Fensters empfehlen wir den VARDE Glasreiniger, der bei unseren Händlern erhältlich ist. Die Aschenschublade ist regelmäßig zu leeren, und die Entsorgung kann problemlos mit dem Haushaltsmüll geschehen. -
Seite 20: Fehlerbehebung
Fehler beheben Rauch dringt ins Zimmer Ursache kann zu geringer Schornsteinzug sein. Überprüfen, ob Rauchrohr oder Schornstein verstopft sind. Überprüfen, ob die Höhe des Schornsteins angemessen ist. Glas und/oder Schornstein verrußen: Das Brennholz ist zu feucht. ... -
Seite 21: Ersatzteile
Etsatz teile Glut fang, Artikel nr.: 100366 Top Cover Steel Ø65 VO – Logo, Artikel nr.: 100701 Tür Komplet, Artikel nr.: 100577 Glas, Artikel nr.: 100272 Griff, Artikel nr.: 100363 Aschenkiste, Artikel nr.: 100364 Vermiculit Set, Artikel nr.: 100661 Packung, 3x8mm/2,0m Artikel nr.: 100443 Pakung, Ø10/2,5m mit kleber 50ml, Artikel nr.: 100351... -
Seite 24: Frischluftzufuhr
Garantie Alle Varde Kaminöfen durchlaufen eine strenge Qualitätskontrolle und wir sind stolz auf eine gleichbleibende Produktqualität. In sel- tenen Fällen können jedoch Fabrikations - und Materialfehler auf- treten, worauf wir 5 Jahre Garantie gewähren. Die Garantie umfasst nicht: Verschleißteile, wie Vermiculitplatten in der Brennkammer, Rauchumlenkplatte, Glas, Dichtungen, Gusseisenboden und Rüttelrost.
