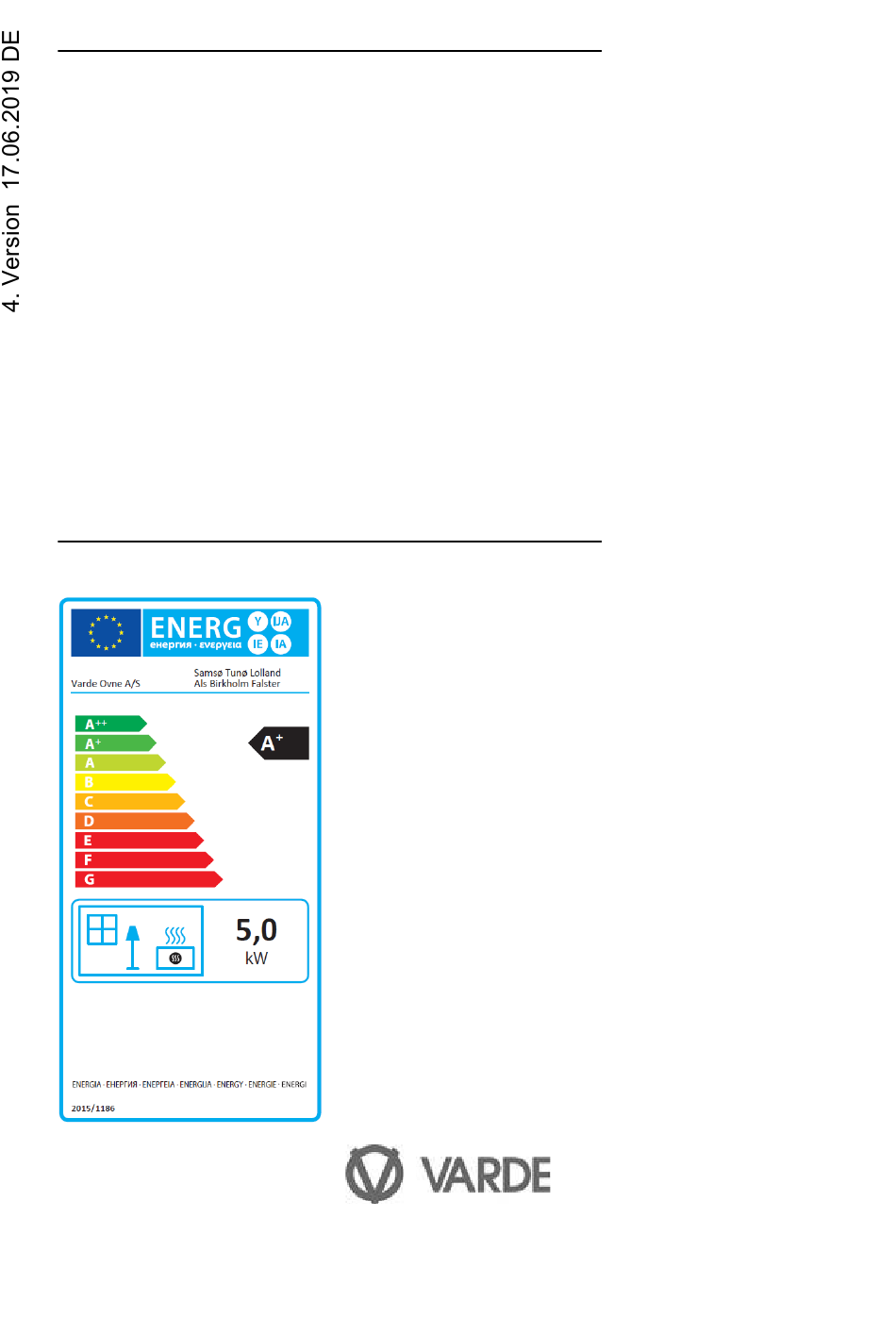

- Seite 1 Varde Samsø Varde Als Varde Lolland Varde Tunø Varde Birkholm Varde Falster Bedienungsanleitung und Aufstellanweisung Revision 4 Pottemagervej 1, 7100 Vejle, Danmark. WWW.vardeovne.dk...
- Seite 2 Kaminöfen von VARDE bieten stilsicheres skandinavisches Design – gestaltet mit dem Anspruch, hochwertige Qualität, Funktionalität und gutes Design zu vereinen. Mit einem Kaminofen von VARDE können Sie und Ihre Familie sich viele Jahre lang über einen wärmenden Mittelpunkt Ihres Heims und schöne gemeinsame Momente freuen.
- Seite 3 Technische Daten Als Model Als Höhe (mm) 1000 Breite (mm) Tiefe (mm) Gewicht (kg) Leistung 3-7 kW Nennwärme Leistung 5,0 kW Raumheizvermögen 30-105m² Wirkungsgrad Triplewerte: 295°C bei 20°C, 11Pa. Brennkammer: (H x B x T): 260/380 x 200/300 x 300mm Rauchrohrdurchmesser Ø15cm: Montagehöhe: 99cm Montagehöhe hinten inmitten: 85cm...
- Seite 4 Technische Daten Birkholm Model Birkholm Höhe (mm) 1000 Breite (mm) Tiefe (mm) Gewicht (kg) Leistung 3-7 kW Nennwärme Leistung 5,0 kW Raumheizvermögen 30-105m² Wirkungsgrad Triplewerte: 295°C bei 20°C, 11Pa. Brennkammer: (H x B x T): 260/380 x 200/300 x 300mm Rauchrohrdurchmesser Ø15cm: Montagehöhe: 99cm Montagehöhe hinten inmitten: 85cm...
- Seite 5 Technische Daten Falster Model Falster Höhe (mm) 1000 Breite (mm) Tiefe (mm) Gewicht (kg) Leistung 3-7 kW Nennwärme Leistung 5,0 kW Raumheizvermögen 30-105m² Wirkungsgrad Triplewerte: 295°C bei 20°C, 11Pa. Brennkammer: (H x B x T): 260/380 x 200/300 x 300mm Rauchrohrdurchmesser Ø15cm: Montagehöhe: 99cm Montagehöhe hinten inmitten: 85cm...
- Seite 6 Technische Daten Lolland Model Lolland Höhe (mm) 1000 Breite (mm) Tiefe (mm) Gewicht (kg) Leistung 3-7 kW Nennwärme Leistung 5,0 kW Raumheizvermögen 30-105m² Wirkungsgrad Triplewerte: 295°C bei 20°C, 11Pa. Brennkammer: (H x B x T): 260/380 x 200/300 x 300mm Rauchrohrdurchmesser Ø15cm: Montagehöhe: 99cm Montagehöhe hinten inmitten: 85cm...
- Seite 7 Technische Daten Samsø Model Samsø Höhe (mm) 1000 Breite (mm) Tiefe (mm) Gewicht (kg) Leistung 3-7 kW Nennwärme Leistung 5,0 kW Raumheizvermögen 30-105m² Wirkungsgrad Triplewerte: 295°C bei 20°C, 11Pa. Brennkammer: (H x B x T): 260/380 x 200/300 x 300mm Rauchrohrdurchmesser Ø15cm: Montagehöhe: 99cm Montagehöhe hinten inmitten: 85cm...
- Seite 8 Technische Daten Tunø Model Tunø Höhe (mm) 1000 Breite (mm) Tiefe (mm) Gewicht (kg) Leistung 3-7 kW Nennwärme Leistung 5,0 kW Raumheizvermögen 30-105m² Wirkungsgrad Triplewerte: 295°C bei 20°C, 11Pa. Brennkammer: (H x B x T): 260/380 x 200/300 x 300mm Rauchrohrdurchmesser Ø15cm: Montagehöhe: 99cm Montagehöhe hinten inmitten: 85cm...
- Seite 9 Lassen Sie sich von Ihrem Händler oder einem professionellen Installateur beraten. Abnahme der Installation Bitte beachten: Alle Varde Kamiöfen Es ist äußerst wichtig, dass die Installation sind geschlossene Feuerstellen. von einem autorisieren Schornsteinfeger geprüft und abgenommen wird, bevor der Kaminofen in Gebrauch genommen wird.
- Seite 10 Stahl-, Glas- oder Kunstschieferplatte. Die Bodenkonstruktion muss in jedem Falle ausreichend tragfähig sein. Gewicht Stahl ofen Varde Als, Birkholm, Falster, Lolland, Samsø og Tunø 80 kg Installationsabstände: Wenn die Wand nicht brennbar ist, kann der Ofen direkt an die Wand gestellt werden.
- Seite 11 Vorderer Strahlungsbereich: 80cm Bitte beachten: Beachten Sie, dass die Angabe zu Abstand B (vom Schornsteinrohr zur Wand) nur eine Empfehlung ist. Es können andere nationale/lokale Vorschriften gelten. Varde Als, Birkholm, Falster, Lolland, Samsø und Tunø 200 mm 200 mm 225mm...
- Seite 12 Ihrem örtlichen Schornsteinfeger beraten lassen. Es gibt auch mechanische Lösungen, wie etwa Rauchabzüge, die für Abhilfe sorgen. Kondensatablauf im Rauchanschluss Ihr Ofen ist mit dem neuen Gusseisenstutzen von Varde Ovne ausgestattet. Der Rauch- stutzen ist für ein Standardrauchrohr mit einem Innendurchmesser von 150 mm be- stimmt.
- Seite 13 Anschließen des Rauchrohrs: Anschluss an Ofen mit oberem Ausgang. Hinterer Ausgang 1. Die Rondellen in beiden Hinterplat- ten abschneiden 2. Die Schrauben in Rauchrohrstutzen und Abdeckplatte herausschrauben 3. Stutzen und Abdeckplatte vertau- schen 4. Die Schrauben in Abdeckplatte und Rauchrohrstutzen hineinschrauben 5.
- Seite 14 Frischluftzufuhr: In dem Raum, wo der Kaminofen steht, muss ge- nügend Frischluftzufuhr vorhanden sein. Dieses Anzündungs Luft können Sie mit einer Installation von Frischluftver- An der Aschenshublade - bindungen in den Wänden erreichen. Diese Frisch- ganz Geöffnet luftverbindungen dürfen nicht blockiert werden. Bei der Verbrennung wird eine Luftmenge von ca.
- Seite 15 Bedienung des Kaminofens Verbrennungs luft/ Luft- drossel Schieben Sie den Gashebel nach rechts für Luft-Zugang. Anzündungs Luft An der Aschenshublade - Der Rost ganz Geöffnet Ist in den Boden der Brenn- kammer eingelassen. Anzündungs Luft An der Aschenshublade - Geschlossen...
- Seite 16 Luftkanäle, die sogenannte „dritte Luft“, sind ein Teil unseres Verbrennungsluftsystemes. Darüber wird Ihrem Kaminofen kontinuierlich eine konstante Luftmenge zugeführt - also eine noch helfende Hand beim Einstellen Ihres Varde Kaminofens. Wir empfehlen Ihnen, nur Holz dann nachzulegen, wenn nur noch Glut im Brennraum vorhanden ist.
- Seite 17 Als, Birkholm, Falster, Lolland, Samsø, Tunø Übersicht der Teiles des Ofens Rost Glutfang Vermiculite Ashenkiste Gusseisen Tür Deckplatte aus Stahl Luftrosette für Anzündungsluft Sekundäre Luftschieber Lagerung Stahl Seite Tür für Lagerung (Nur Birkholm, Falster og Tunø)
- Seite 18 Garantie ausgenommen. Vermiculit ist ein sehr poröses Material und muss daher sehr vorsichtig behandelt werden. Beim Heizen legen Sie bitte das Brennholz vorsichtig in den Brennkammer hinein, tragen Sie Handschuhe. Es dürfen nur Original-Ersatzteile von Varde Ovne A/S verwendet werden. Vermiculit set, Item no.: 100661 Deflector plate...
- Seite 19 öffnen und schließen, damit das Dichtungsmaterial nicht am Lack festklebt. Damit können Sie Heizen Dieser Varde Kaminofen ist zum Heizen mit Holz zugelassen und geprüft. Nur trockenes Holz mit max. 21 % Wassergehalt und einer Größe, die der Größe der Brennkammer entspricht, verwenden.
- Seite 20 Nicht vergessen die Türscharniere nach Bedarf zu schmieren. Glasfenster Zum Reinigen der Glasfenster ist Varde Glasreiniger zu verwenden, den Sie bei Ihrem Händler erhalten. Die Ascheschublade ist regelmäßig zu leeren, und die Entsorgung kann problemlos mit dem Haushaltsmüll geschehen.
- Seite 21 Fehler beheben Rauch dringt ins Zimmer Ursache kann zu geringer Schornsteinzug sein. Überprüfen, ob Rauchrohr oder Schornstein verstopft sind. Überprüfen, ob die Höhe des Schornsteins angemessen ist. Glas und/oder Schornstein verrußen: Das Brennholz ist zu feucht. ...
- Seite 22 Etsatz teile Glut fang, Artikel nr.: 100366 Top Cover Steel Ø65 VO – Logo, Artikel nr.: 100701 Tür Komplet, Artikel nr.: 100577 Glas, Artikel nr.: 100272 Griff, Artikel nr.: 100363 Aschenkiste, Artikel nr.: 100364 Vermiculit Set, Artikel nr.: 100661 Packung, 3x8mm/2,0m Artikel nr.: 100443 Pakung, Ø10/2,5m mit kleber 50ml, Artikel nr.: 100351 Reparaturspray für Lack, schwarz 400 ml: 100603...
- Seite 25 Garantie Alle Varde Kaminöfen durchlaufen eine strenge Qualitätskontrolle und wir sind stolz auf eine gleichbleibende Produktqualität. In seltenen Fällen können jedoch Fabrikations - und Materialfehler auftreten, worauf wir 5 Jahre Garantie gewähren. Die Garantie umfasst nicht: Verschleißteile, wie Vermiculitplatten in der Brennkammer, Rauchumlenkplatte, Glas, Dichtungen, Gusseisenboden und Rüttelrost.
