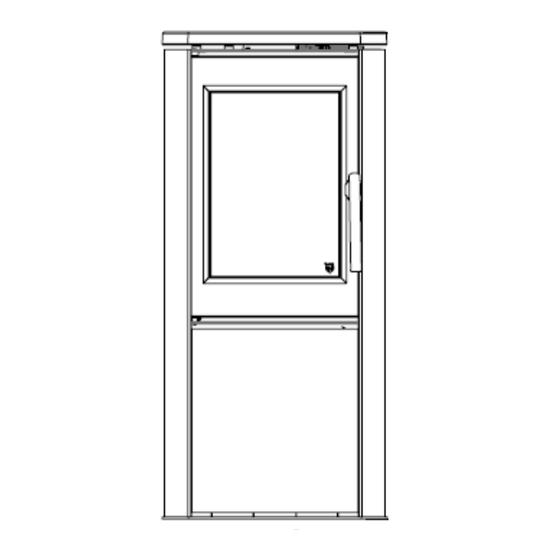

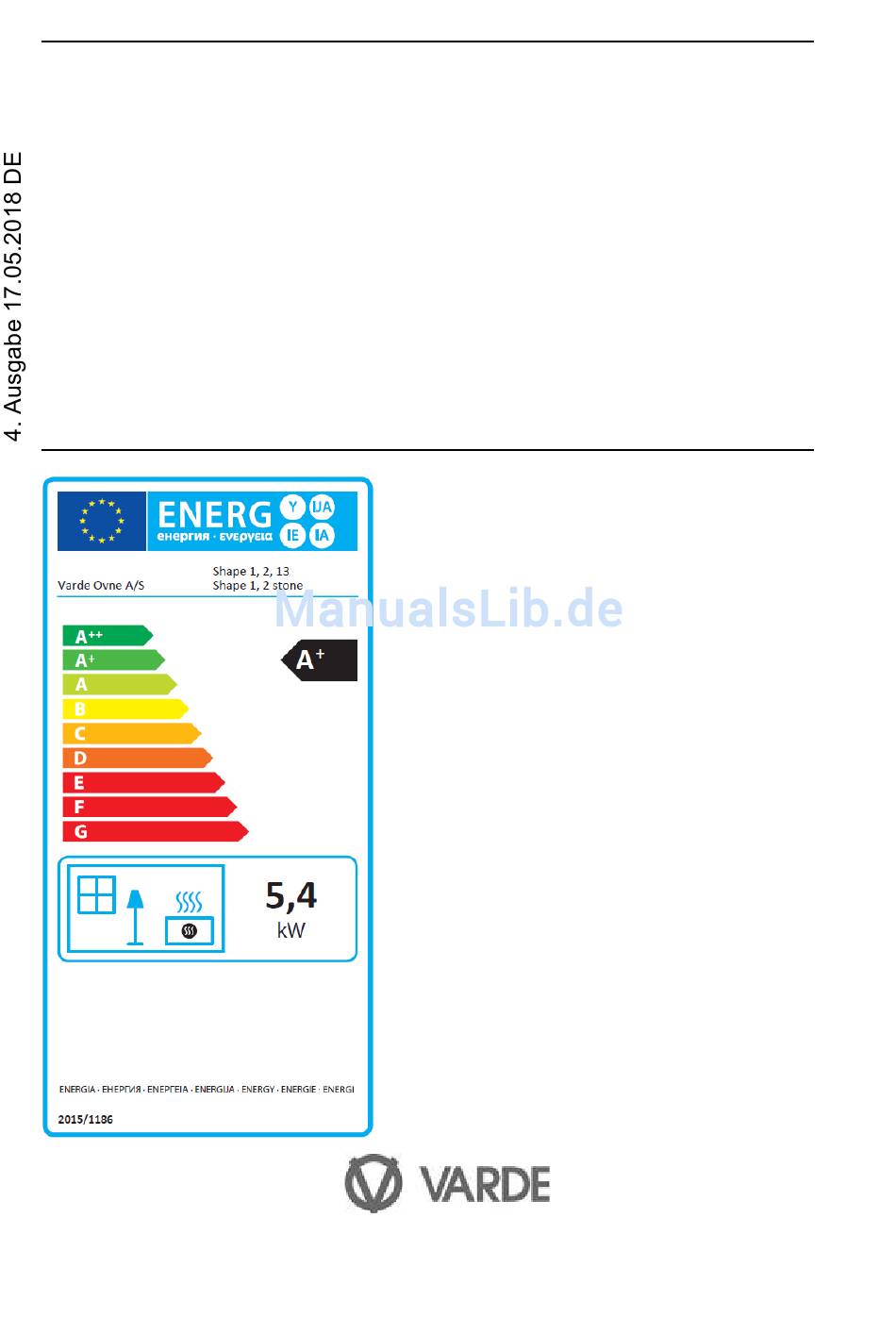

- Seite 1 Varde Shape 1 Varde Shape 1 Stein Varde Shape 2 Varde Shape 2 Stein Varde Shape 13 Aufstell– und Bedienungs- anleitung Ausgabe 4 Pottemagervej 1, DK-7100 Vejle. www.vardeovne.dk...
-
Seite 2: Inhaltsverzeichnis
Kaminöfen von VARDE bieten stilsicheres skandinavisches Design – gestaltet mit dem Anspruch, hochwertige Qualität, Funktionalität und gutes Design zu vereinen. Mit einem Kaminofen von VARDE können Sie und Ihre Familie sich viele Jahre lang über einen wärmenden Mittelpunkt Ihres Heims und schöne gemeinsame Momente freuen. -
Seite 3: Fakten Shape
Technische Daten Shape 1 Höhe (cm) Brennkammer: (H x B x T) Breite (cm) 26-38x30,0x30,0 cm Tiefe (cm) Gewicht (kg) Rauchabzug Ø 15 cm Leistung 3-7 kW Montagehöhe oben: 106 cm Nennleistung 5,4 kW Montagehöhe hinten: 97 cm Beheizte Fläche 30 –... -
Seite 4: Fakten Shape
Technische Daten Shape 2 Brennkammer: (H x B x T) Höhe (cm) 26-38x30,0x30,0 cm Breite (cm) Tiefe (cm) Rauchabzug Ø 15 cm Gewicht (kg) Montagehöhe oben: 96 cm Leistung 3-7 kW Montagehöhe hinten: 87 cm Nennleistung 5,4 KW Montagehöhe Frischluftzufuhr: 12 cm Beheizte Fläche 30 –... -
Seite 5: Fakten Shape
Technische Daten Shape 13 Brennkammer: (H x B x T) Höhe (cm) 26-38x30,0x30,0 cm Breite (cm) Tiefe (cm) Rauchabzug Ø 15 cm Gewicht (kg) Montagehöhe oben: 106 cm Leistung 3-7 kW Montagehöhe hinten: 97 cm Nennleistung 5,0 kW Montagehöhe Frischluftzufuhr: 22 cm A Beheizte Fläche 30 –... -
Seite 6: Fakten Shape 1 Stein
Technische Daten Shape 1 Stein Brennkammer: (H x B x T) Höhe (cm) 26-38x30,0x30,0 cm Breite (cm) Tiefe (cm) Rauchabzug Ø 15 cm Gewicht (kg) Montagehöhe oben: 106 cm Leistung 3-7 kW Montagehöhe hinten: 97 cm Nennleistung 5,4 kW Montagehöhe Frischluftzufuhr: 22 cm Beheizte Fläche... -
Seite 7: Fakten Shape 2 Stein
Technische Daten Shape 2 Stein Höhe (cm) Brennkammer: (H x B x T) Breite (cm) 26-38x30,0x30,0 cm Tiefe (cm) Gewicht (kg) Rauchabzug Ø 15 cm Leistung 3-7 kW Montagehöhe oben: 96 cm Nennleistung 5,4 kW Montagehöhe hinten: 87 cm Beheizte Fläche 30 –... -
Seite 8: Vorschriften Und Zulassungen
Pottermagervej 1, DK-7100 Vejle, Dänemark Prüfstelle Name: Anschrift Im Lopperfeld 34b, 46047 Oberhausen, Deutschland Produkt Varde Produkttyp Shape 1, 2, 13, 1 Stein und 2 Stein Typenbezeichnung Kaminofen, geeignet für intermittierende Verbrennung Standard Baustoffrichtlinie 89/106/EG, angewendete Normen DIN EN 13240 Verwendungszweck Beheizung von Wohnräumen... -
Seite 9: Bodenbeschaffenheit Und Abstände
Weitere Hinweise und Anleitungen finden Sie auf den Internetsei- ten von Varde Ovne: www.vardeovne.dk Bodenbeschaffenheit: Falls der Kaminofen auf einem brennbaren Boden aufgestellt werden soll, muss die- ser natürlich mit einem nicht brennbaren Material abgedeckt werden, z. B. mit einer Platte aus Stahl, Glas, Klinker oder Kunstschiefer. -
Seite 10: Installationsabstände
Abstand zu Möbeln: 80 cm Bitte beachten Sie, dass die Angabe zu Abstand B (vom Schornsteinrohr zur Wand) nur eine Empfehlung ist. Es können andere nationale/lokale Vorschriften gelten. Shape 1, 2, 13 und 1, 2 Stein 10 cm 25 cm... -
Seite 11: Schornstein
Im Testbetrieb wird der Ofen mit einem Rauchgasstrom von 5,5 g/s geprüft und mit einer Rauchgastemperatur von 285 °C bei einer Raumtemperatur von 25 °C. Ein Varde Kaminofen ist immer mit einer Rauchumlenkplatte ausgestattet. Diese sorgt dafür, dass der Weg des Rauchs zum Schornstein so lang wie möglich ist. -
Seite 12: Anschluss Des Ofens An Den Schornstein
Anschließen des Rauchrohrs: Anschluss an Ofen mit oberem Ausgang. Anschluss an Ofen mit hinterem Ausgang. 1. Die Rondellen in beiden Hinterplatten 2. abschneiden: Die Schrauben in Rauch- rohrstutzen und Abdeckplatte 3. herausschrauben: Stutzen und Ab- deckplatte vertauschen 4. Die Schrauben in Abdeckplatte und Rauchrohrstutzen hineinschrauben 5. -
Seite 13: So Geht Es
Klappe für Verbrennungs- So funktioniert es: luft oder Sekundärluft Klappe nach rechts drehen, um Luftzufuhr zu öffnen. Geöffnet Rüttelrost Rüttelrost geöffnet geschlossen Anzündluft Anzündluft geschlossen - offen Asche- Ascheschublade – schublade – geöffnet. Daran geschlossen denken, die Zufuhr für die Anzündluft zu schließen, wenn die Verbrennung in Gang gekommen... -
Seite 14: So Geht Es
Die dritte Luft ist eine ständig zugeführte Luftströmung, die hilft, den Ofen noch sauberer zu ver- brennen und unter anderem den Gehalt an Teer und Ruß bei der Verbrennung auf ein absolutes Mindestmaß verringert. Bei optimaler Verbrennung werden Sie feststellen, dass Glas und Brennkammer vollständig sauber bleiben und die verblei- bende Menge an Asche minimal ist. -
Seite 15: Anzünden Und Benutzen Des Kaminofens
Anzünden und Benutzen des Kaminofens Beim ersten Anheizen härtet der Lack aus, dadurch entsteht etwas Rauch und Geruch. Dies verschwindet durch kräftiges Lüften des Raums. Wir empfehlen daher, Türen und Fenster zu öffnen, damit Durchzug entsteht. Beim diesem Härtungsprozess wird der Lack weich und empfindlich, deshalb sollten Sie sehr darauf achten, die lackierte Oberfläche nicht zu berühren. -
Seite 16: Überblick Über Die Einzelteile
Shape 1, 2, 3, 11 und Stein Überblick über die Einzelteille Rüttelrost Glutfang Vermiculit Ascheschublade Gusseisentür Oberplatte Luftrosette für Anzündluft Sekundärluftklappe Stange für Schüttelrost Tertiärluftbalken (die dritte Luft) Rauchrohranschluss Magnet für Bodentür (kann je nach Modell unterschiedlich sein) -
Seite 17: Vermiculit
Spanplatten ähnelt. Die Platten isolieren und sorgen dafür, dass der Ofen nicht abgenutzt wird. Vermiculitplatten sind von der Garantie ausgenommen. Vermiculit ist ein sehr poröses Material und muss daher sehr vorsichtig behandelt werden. Es dürfen nur Original-Ersatzteile von Varde Ovne A/S verwendet werden. Rauchumlenkplatte Äußere Seitenplatte... -
Seite 18: Das Richtige Kaminholz Wählen
Tür regelmäßig öffnen und schließen, damit das Dichtungsmaterial nicht am Lack fest- klebt. Damit können Sie heizen Dieser Varde Kaminofen ist zum Heizen mit Holz zugelassen und geprüft. Nur trockenes Holz mit max. 21 % Wassergehalt und einer Größe, die der Größe der Brennkammer entspricht, verwenden. -
Seite 19: Wartung
Nicht vergessen die Türscharniere nach Bedarf zu schmieren. Glasfenster Zur Reinigung des Fensters empfehlen wir den VARDE Glasreiniger, der bei unseren Händlern erhältlich ist. Die Aschenschublade ist regelmäßig zu leeren, und die Entsorgung kann problemlos mit dem Haushaltsmüll geschehen. Aber Sie müssen natürlich darauf achten, dass sich keine Glut mehr darin befindet. -
Seite 20: Ersatzteilliste
Ersatzteilliste: Holzfach, Artikel-Nr. und EAN Alle Modelle: 100482 / 5703505040179 Oberplatte, Artikel-Nr. und EAN Shape 1 und 2 Stein: 100701 / 5703505049233 (Stahl Ø165 VO-Logo) Shape 1 und 2: 100266 / 5703505033546 (Gusseisen) Glas, Artikel-Nr. und EAN Alle Modelle: 100278 / 5703505039883 Handgriff, Artikel-Nr. -
Seite 21: Fehler Beheben
Fehler beheben Rauch dringt ins Zimmer Ursache kann zu geringer Schornsteinzug sein. Überprüfen, ob Rauchrohr oder Schornstein verstopft sind. Überprüfen, ob die Höhe des Schornsteins angemessen ist. Glas und/oder Schornstein verrußen: Das Brennholz ist zu feucht. ... -
Seite 24: Die Garantie Umfasst Nicht
Garantie Alle Varde Kaminöfen durchlaufen eine strenge Qualitäts- kontrolle und wir sind stolz auf eine gleichbleibende Pro- duktqualität. In seltenen Fällen können jedoch Fabrikations - und Materialfehler auftreten, worauf wir 5 Jahre Garantie gewähren. Die Garantie umfasst nicht: Verschleißteile, wie Vermiculitplatten in der Brennkammer, Rauchumlenkplatte, Glas, Dichtungen, Gusseisenboden und Rüttelrost.
