Powerfix Z31809 Bedienungsanleitung

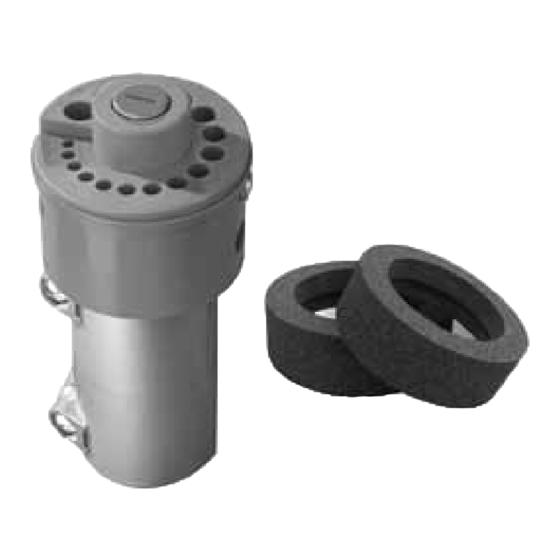

BOHRERSCHÄRFGERÄT
BOHRERSCHÄRFGERÄT
Montage-, Bedienungs- und Sicherheitshinweise
AFFÛTEUR DE FORETS
Instructions de montage, d'utilisation et consignes de
sécurité
AFFILATORE PUNTE PER TRAPANO
Istruzioni di montaggio, d'uso e di sicurezza
BOORSLIJPER
Montage-, bedienings- en veiligheidsinstructies
IAN 93456
I
J K
A
B
43 mm
D
BOHRERSCHÄRFGERÄT
2 1
VOR GEBRAUCH BITTE DIE
BEDIENUNGSANLEITUNG LESEN!
BEWAHREN SIE DIE BEDIENUNGSANLEITUNG BITTE
SORGFÄLTIG AUF!
Bestimmungsgemäßer Gebrauch
Nur für den privaten Gebrauch. Nicht für den
gewerblichen Einsatz bestimmt.
Teilebeschreibung
1 Bohrführung
2 Einstellschraube
Sicherheitshinweise
• Trennen Sie die Bohrmaschine vor der Montage und
Einstellung der Schleifscheibe immer von der
Stromversorgung.
• Nur zum Schärfen von HSS Bohrern (Ø 3,5 – 10 mm).
• Verwenden Sie eine Bohrmaschine mit
Zahnkranzbohrfutter. Schalten Sie ggf. die
Schlagfunktion ab.
• Nicht für den Dauerbetrieb geeignet.
• Vermeiden Sie unbeabsichtigten Anlauf.
• Nicht für den Außengebrauch geeignet.
• Achtung Funkenschlag! Verwenden Sie das Gerät
niemals in explosionsgefährdeter Umgebung.
• Tragen Sie Schutzbrille.
• Ersetzen Sie beschädigte und verschleißte
Schleifscheiben sofort aus.
Inbetriebnahme
Zahnkranzbohrfutter komplett schließen. (siehe Abb. B)

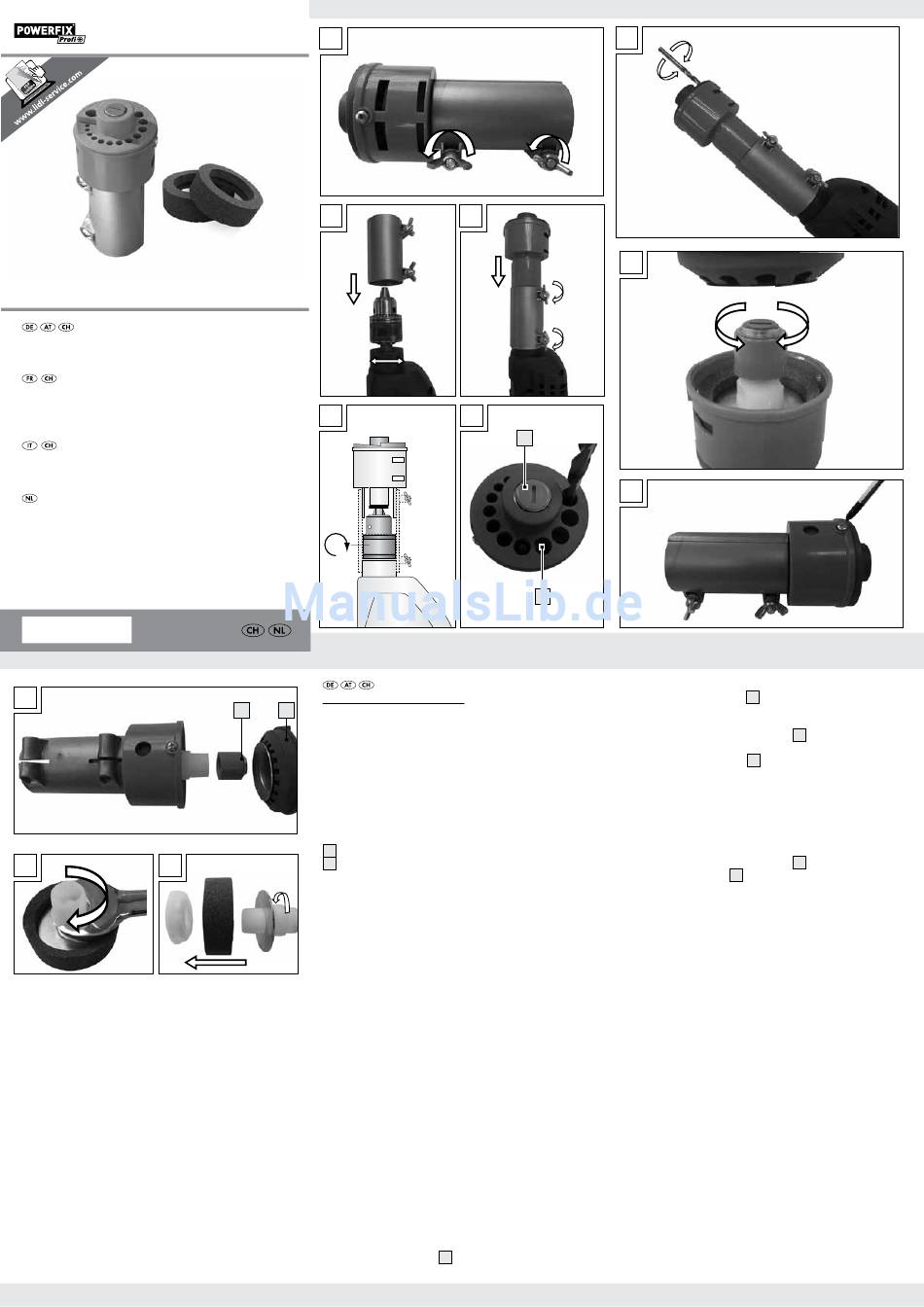

Folgen Sie anschließend den Abbildungen A-D, um das
Bohrerschärfgerät auf die Bohrmaschine zu montieren.
Betrieb
1. Schließen Sie die Bohrmaschine an eine geeignete
Stromquelle an. Beachten Sie die Angaben auf dem
Typenschild Ihrer Bohrmaschine.
2. Schalten Sie die Bohrmaschine ein und lassen Sie sie
auf mittlerer Geschwindigkeit laufen. (Max. 800 U/min)
3. Führen Sie den Bohrer durch ein geeignetes Loch
in der Bohrführung 1 ein, bis Sie den Schleifstein
F
C
G
E
2
H
1
4.
5.
Schleifscheibe austauschen
1.
2.
3.
4.
5.
Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien,
die Sie über die örtlichen Recyclingstellen entsorgen
können.
Möglichkeiten zur Entsorgung des ausgedienten Produktes
erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
berühren (Abb. E). Beachten Sie hierzu die Angaben
auf der Bohrführung 1 . Bewegen Sie den Bohrer
mit leichtem Druck hin und her, bis er ausreichend
geschärft ist (Abb. F).
Entfernen Sie die Bohrführung 1 , um die Höhe der
Schleifscheibe einzustellen. Drehen Sie anschließend
die Einstellschraube 2 , um die Position der
Schleifscheibe zu justieren (Abb. G).
Verwenden Sie einen alten Bohrer, um sich mit der
Funktion des Schärfgeräts vertraut zu machen.
Verwenden Sie einen Kreuzschraubendreher, um die
Schrauben am Schärfgerät zu entfernen (Abb. H).
Entfernen Sie die Bohrführung 1 , die
Einstellschraube 2 und entnehmen Sie das
Schleifscheiben-Set (Abb. I).
Lösen Sie die Verschraubung und entfernen Sie die
alte Schleifscheibe (Abb. J).
Ersetzen Sie die alte Schleifscheibe durch eine neue und
montieren Sie die Verschraubung wieder an (Abb. K).
Wiederholen Sie die oben beschriebenen Schritte
in umgekehrter Reihenfolge um den Austausch
abzuschließen.
