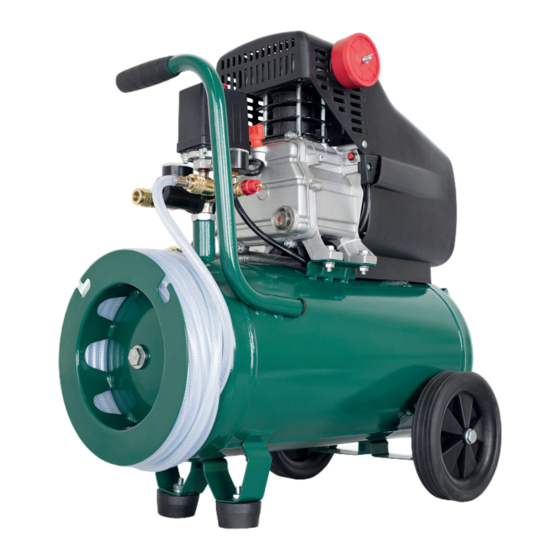

KOMPRESSOR PKO 270 A4
DE
AT
CH
KOMPRESSOR PKO 270 A4
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
IAN 298828
GB
COMPRESSOR PKO 270 A4
Operating and Safety Instructions
Translation of Original Operating Manual
AT

Werbung

Kapitel

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Parkside PKO 270 A4

Inhaltszusammenfassung für Parkside PKO 270 A4

  • Seite 1 KOMPRESSOR PKO 270 A4 KOMPRESSOR PKO 270 A4 COMPRESSOR PKO 270 A4 Bedienungs- und Sicherheitshinweise Operating and Safety Instructions Originalbetriebsanleitung Translation of Original Operating Manual IAN 298828...
  • Seite 2 Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. DE / AT / CH Bedienungs- und Sicherheitshinweise Seite Operating and Safety Instructions...
  • Seite 3 22 21...
  • Seite 5 Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Read and follow the operating and safety instructions before you start working with this power tool. Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Wear ear-muffs. The impact of noise can cause damage to hearing. Warnung vor heißen Teilen;...

  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis: Seite: Einleitung Gerätebeschreibung Lieferumfang Bestimmungsgemäße Verwendung Sicherheitshinweise Technische Daten Vor Inbetriebnahme Aufbau und Bedienung Elektrischer Anschluss 10. Reinigung, Wartung und Lagerung 11. Entsorgung und Wiederverwertung 12. Transport 13. Störungsabhilfe 14. Garantieurkunde 15. Konformitätserklärung DE/AT/CH...

  • Seite 7: Einleitung

    1. Einleitung 2. Gerätebeschreibung (Abb. 1-14) HERSTELLER: Transportgriff scheppach Druckschalter Fabrikation von Holzbearbeitungsmaschinen GmbH Schnellkupplung (geregelte Druckluft) Günzburger Straße 69 Manometer (eingestellter Druck kann abgelesen wer- D-89335 Ichenhausen den) Druckregler VEREHRTER KUNDE, Manometer (Kesseldruck kann abgelesen werden) Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten Schnellkupplung (ungeregelte Druckluft) mit Ihrem neuen Gerät.

  • Seite 8: Bestimmungsgemäße Verwendung

    4. Bestimmungsgemäße Verwendung Tragen Sie geeignete Kleidung – Tragen Sie keine weite Kleidung oder Schmuck, sie Der Kompressor dient zum Erzeugen von Druckluft für druck- könnten von beweglichen Teilen erfasst werden. luftbetriebene Werkzeuge, welche mit einer Luftmenge bis Bei Arbeiten im Freien sind Gummihandschuhe und –...
  • Seite 9 Sicherheitshinweise beim Farbspritzen – Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt. • Keine Lacke oder Lösungsmittel mit einem Flammpunkt Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofach- von weniger als 55° C verarbeiten. Explosionsgefahr! kraft reparieren Lacke und Lösungsmittel nicht erwärmen.

  • Seite 10: Technische Daten

    8. Aufbau und Bedienung Auch bei sachgemäßer Verwendung des Gerätes bleibt im- mer ein gewisses Restrisiko, das nicht ausgeschlossen wer- den kann. Aus der Art und Konstruktion des Gerätes können m Achtung! die folgenden potentiellen Gefährdungen abgeleitet wer- Vor der Inbetriebnahme das Gerät unbedingt komplett montieren! den: •...

  • Seite 11: Elektrischer Anschluss

    8.9 Montage des Druckluftschlauchs (Bild 1,3) Anschlüsse und Reparaturen der elektrischen Ausrüstung • Für Arbeiten in größerer Entfernung vom Kompressor kann dürfen nur von einer Elektro-Fachkraft durchgeführt werden. der Druckluftschlauch (14) verwendet werden. Schließen Sie dazu den Stecknippel (H) des Druckluftschlauchs an Bei Rückfragen bitte folgende Daten angeben: einer der Schnellkupplungen (3, 7) an.

  • Seite 12: Lagerung M Achtung

    m Achtung! das Sicherheitsventil zu verstellen oder dessen Plombe zu entfernen. Damit das Sicherheitsventil im Bedarfsfall richtig Den Kompressor nur in trockener und für Unbefugte funktioniert, muss dies von Zeit zu Zeit betätigt werden. Zie- unzugänglicher Umgebung aufbewahren. Nicht kip- hen Sie so stark am Ring, bis die Druckluft hörbar abbläst.

  • Seite 13: Transport

    12. Transport Verwenden Sie zum Transport den Transportgriff (1) und fahren Sie damit den Kompressor. Beachten Sie beim Anheben des Kompressors dessen Gewicht (siehe Technische Daten). Sorgen Sie beim Transport des Kompressors in Kraftfahrzeugen für eine gute Ladungssicherung. 13. Störungsabhilfe Störung Mögliche Ursache Abhilfe...

  • Seite 14: Garantieurkunde

    14. Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, be- dauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung.
  • Seite 15 Table of contents: Page: Introduction Device description Scope of delivery Intended use Safety information Technical data Before starting the equipment Attachment and operation Electrical connection Cleaning, maintenance and storage Disposal and recycling Transport Troubleshooting Warranty certificate Declaration of conformity...

  • Seite 16: Introduction

    1. Introduction 2. Device description (Fig. 1-14) Transport handle MANU FACTURER: Pressure switch scheppach Quick-lock coupling (regulated compressed air) Fabrikation von Holzbearbeitungsmaschine GmbH Pressure gauge (for reading the preset vessel pressure) Günzburger Straße 69 Pressure regulator D-89335 Ichenhausen Pressure gauge (for reading the vessel pressure) Quick-lock coupling (unregulated compressed air) DEAR CUSTOMER, Pressure vessel...

  • Seite 17: Intended Use

    4. Intended use Take care of your tools – Keep your compressor clean in order to work well The compressor is designed to generate compressed air for and safely. compressed-air driven tools which can be driven with an air Follow the maintenance instructions. –...

  • Seite 18: Technical Data

    Replacing the power cable • Do not process media such as white spirit, butyl alcohol – To prevent hazards, leave the replacement of dam- and methylene chloride with the PVC pressure hose. These aged power cables strictly to the manufacturer or a media will destroy the pressure hose.

  • Seite 19: Before Starting The Equipment

    The noise emission values were measured in accordance • Long supply cables, extensions, cable reels etc. cause a with EN ISO 3744:2010. drop in voltage and can impede motor start-up. At low temperatures below +5°C, sluggishness may make • Wear hearing protection. starting difficult or impossible.

  • Seite 20: Cleaning, Maintenance And Storage

    10.2 Maintenance work on the pressure vessel (Fig. 1) This may have the following causes: • Passage points, where connection cables are passed m Important! To ensure a long service life of the pressure through windows or doors. vessel (8), drain off the condensed water by opening the Kinks where the connection cable has been improperly drain valve (10) each time after using.

  • Seite 21: Disposal And Recycling

    10.6 Cleaning the intake filter (Fig. 3, 12, 13) Old devices must not be disposed of with household The intake filter prevents dust and dirt being drawn in. It is waste! essential to clean this filter after at least every 300 hours in This symbol indicates that this product must not be service.

  • Seite 22: Troubleshooting

    13. Troubleshooting Fault Possible cause Remedy • No supply voltage. • Check the supply voltage, the power plug and the The compressor does not start. socket-outlet. • Insufficient supply voltage. • Make sure that the extension cable is not too long. Use an extension cable with large enough wires.

  • Seite 23: Warranty Certificate

    14. Warranty certificate Dear Customer, All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the unlikely event that your device develops a fault, please contact our service department at the address shown on this guarantee card. Of course, if you would prefer to call us then we are also happy to offer our assistance under the service number printed below.

  • Seite 24: Konformitätserklärung

    EU-direktiv og standarder for følgende artikkel izjavlja sledeco skladnost z EU-direktivo in normami za artikel декларира съответното съответствие съгласно Дирек- тива на ЕС и норми за артикул Kompressor PKO 270 A4 (Parkside) 2006/42/EC 2014/29/EU Annex IV 2014/35/EU Notified Body: Notified Body No.:...
  • Seite 26 Blau, blue, bleu Grün/Gelb, green/yellow, verdure/jaune Motorbetriebskondensator, Druckschalter running capacitor, Pressure Switch condensateur de fonctionnement Manocontact Thermoschutzschalter, Thermal protector, Protection thermique Masse, ground, masse Hauptwicklung, Hilfswicklung, main winding, auxiliary winding, enroulement principal enroulement auxiliaire...
  • Seite 28 SCHEPPACH FABRIKATION VON HOLZBEARBEITUNGSMASCHINEN GMBH Günzburger Str. 69 D-89335 Ichenhausen Stand der Informationen · Last Information Update Update: 12 / 2017 · Ident.-No.: 298828_ 3906129974 IAN 298828...
