Displayarten
STANDARDANSICHT
Die Standardansicht ist der Displayzustand des eingeschalteten RH520A. Siehe Diagramm im
Abschnitt Displaybeschreibung dieser Anleitung mit einer Abbildung der Standardansicht. Zum
Zurückkehren zur Standardansicht kann man jederzeit die Taste VIEW drücken. Beachten Sie, dass
das Display automatisch nach fünf (5) Minuten Inaktivität auf die Standardansicht zurückgestellt
wird.
CURSOR
Die Position des Zeigers wird durch einen kleinen Diamanten zwischen zwei Kurven angezeigt.
Siehe Abbildung. Es gibt einen Diamanten für jedes horizontale Pixel in der Kurve (64 Positionen).
Datum, Zeit und Messungen für den mithilfe des Zeigers markierten Datenpunkt werden in den
Feldern Time/Date (Zeit/Datum) und den numerischen Messfeldern angezeigt.
Bei jedem Tastendruck des RECHTEN PFEILS bewegt sich der Zeiger nach rechts. Wenn
der Zeiger die rechte Seitengrenze erreicht, dann bewegt sich die Kurve nach links. Wird die
Taste gedrückt gehalten, durchläuft man den Bildschirm schneller. Erreicht der Zeiger die
älteste (letzte) Messung, hält er an.
Bei jedem Tastendruck des LINKEN PFEILS bewegt sich der Zeiger nach links. Wenn der
Zeiger die linke Seitengrenze erreicht, dann bewegt sich die Kurve nach rechts. Wird die
Taste gedrückt gehalten, durchläuft man den Bildschirm schneller. Erreicht der Zeiger die
neueste (letzte) Messung, hält er an.
Bei jedem Tastendruck des NACH OBEN PFEILS bewegt sich die Kurve zum nächsten Satz
mit 64 Werten, links von den gerade angezeigten (der Zeiger bewegt sich nicht).
Bei jedem Tastendruck des NACH UNTEN PFEILS bewegt sich die Kurve zum nächsten
Satz mit 64 Werten, rechts von den gerade angezeigten (der Zeiger bewegt sich nicht).

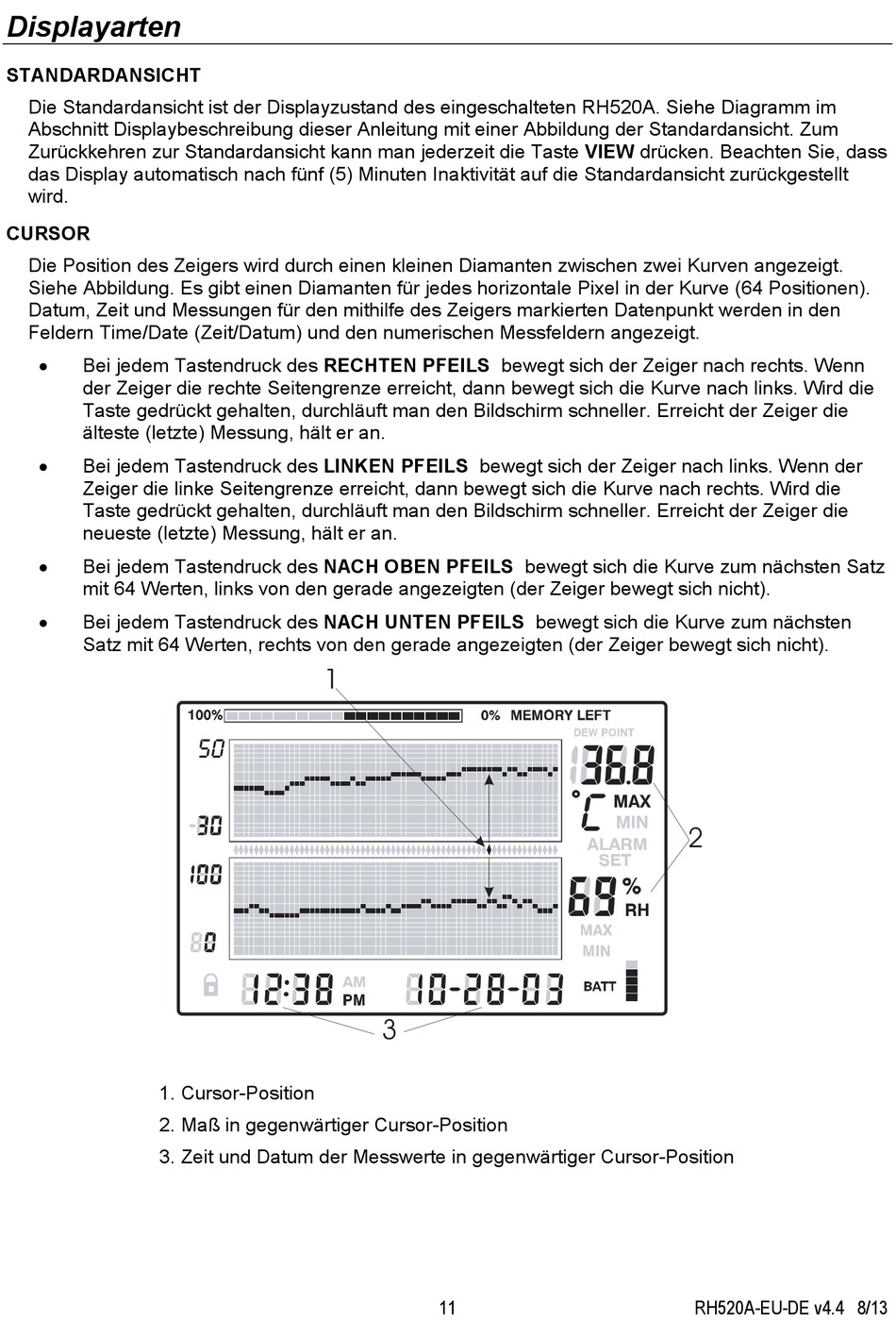

1. Cursor-Position
2. Maß in gegenwärtiger Cursor-Position
3. Zeit und Datum der Messwerte in gegenwärtiger Cursor-Position
1
50
3
11
C
2
RH520A-EU-DE v4.4 8/13
