Technische Daten
Modell .................................................... CX-T
Bohrleistung Stahl mm .............................................. 13
Bohrleistung Holz mm ............................................... 35
Motor Volt ............................................................... 230
Motor Kw ................................................................. 1.1
Drehzahlen min-1 .................................................... 800
Spindelgewinde UNF ............................................... 1/2"
Masse (max) l/b mm ...................................... 360 x 490
Gewicht netto kg ...................................................... 3.3
Lärmtest im Zusammenhang mit dem Punkt 1.7.4 der Maschinenrichtlinien 89/392.
Bei normaler, gleichmässiger Belastung der Bohrmaschine ist der Lärmpegel (IEC 651 - IEC 804) unter 72 dB.
Der Pegel kann jedoch bei verschieden problematisch spanbaren Materialien ansteigen, so dass sich das
Bedienungspersonal mit einem Lärmschutz ausrüsten muss.
Bedienung
Schlüsselbohrfutter
Mit dem Schlüsselbohrfutter können Bohrer oder Rührwerkzeuge gespannt
werden. Den Bohrfutterschlüssel ins eines der drei Führungslochungen stel-
len. Zum Lösen den Schlüssel im Gegenuhrzeigersinn drehen, zum Span-
nen den Schlüssel im Uhrzeigersinn drehen.
Das Bohrfutter ist auf die Maschinenspindel aufgeschraubt und mit einer
Linksgewindeschraube gesichert.
Ein-/Ausschalter
1.
Zum Staren den Schaltergriff ziehen.
2.
Zum Stoppen Schaltergriff loslassen.
3.
Für Dauerlauf den Arretierknopf drücken.
3a.
Zum Stoppen Schaltergriff leicht ziehen und loslassen.

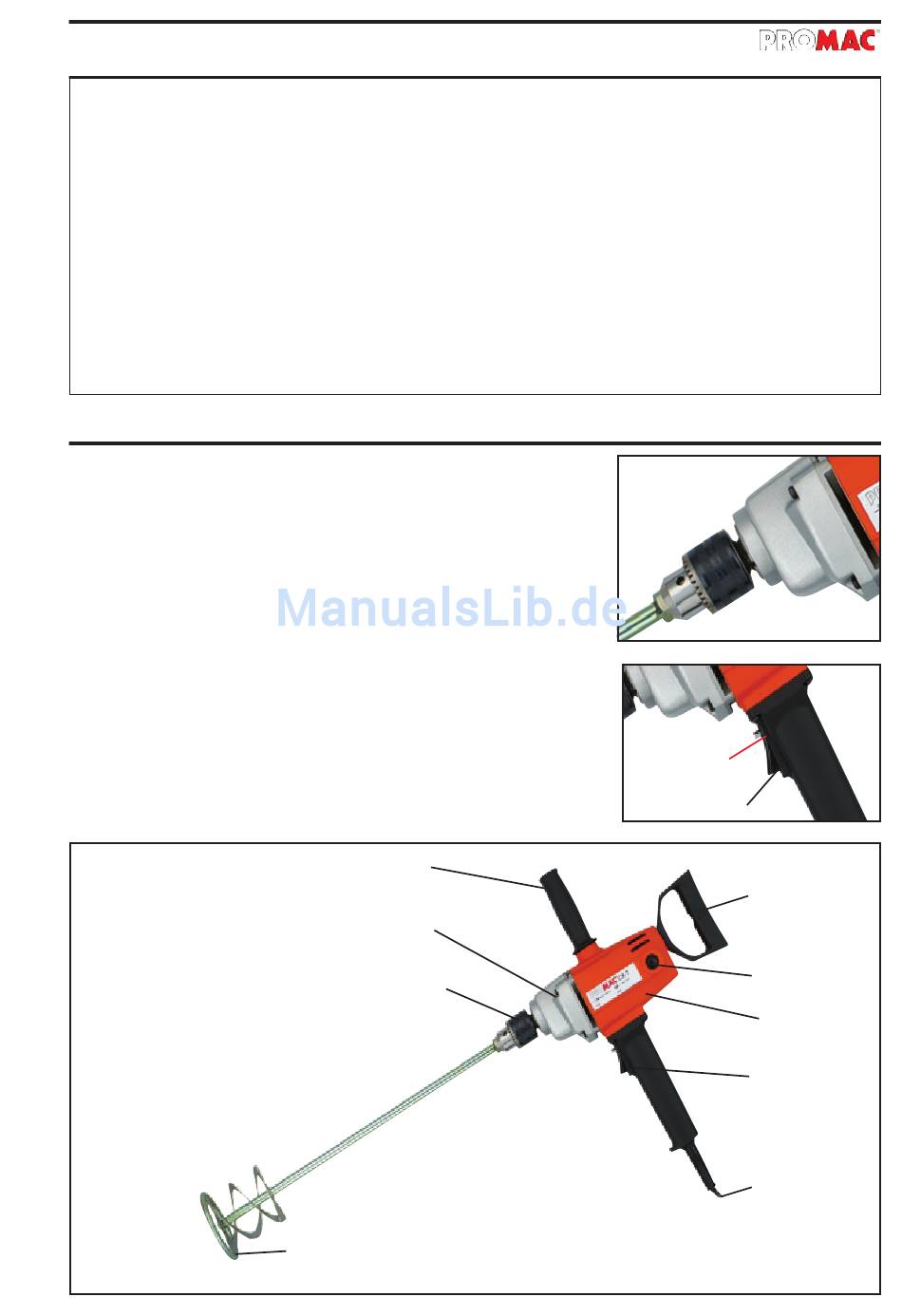

Maschinenbeschrieb
Zusatzhandgriff
Getriebegehäuse
Schlüsselbohrfutter
Rührwerkzeug
Arretierknopf
Schalterdrücker
D - Handgriff
Kohlendeckel
Motorgehäuse
Schaltergriff
Netzkabel
CX-T
5
