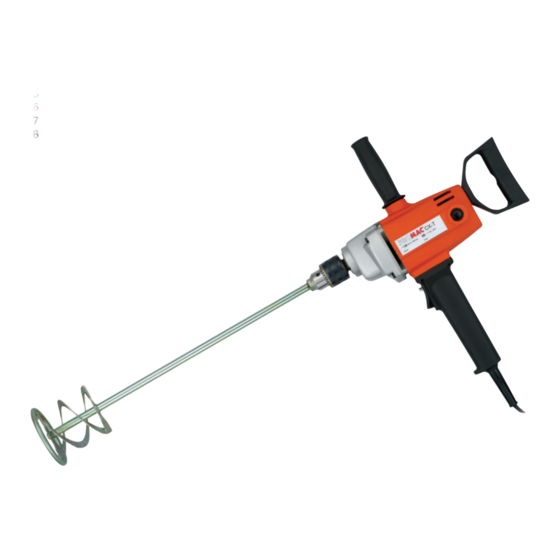

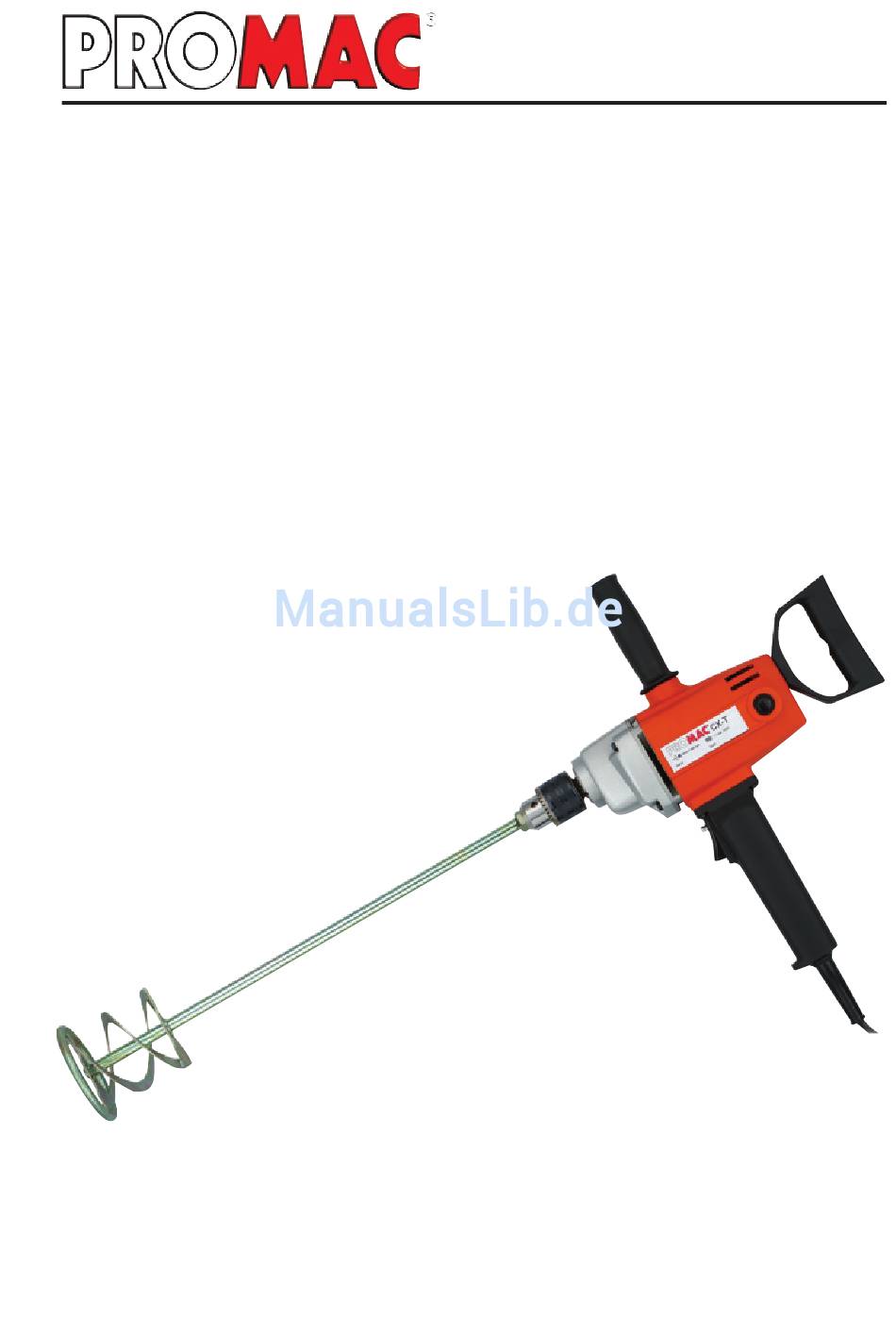

- Seite 1 BD298 / 2006.06 www.promac.ch B o h r m a s c h i n e CX-T R ü h r g e r ä t Bedienungsanleitung Inhaltsverzeichnis CE-Konformitäts-Zertifikat 3 - 4 Sicherheitsvorschriften Technische Daten, Bedienung Wartung Ersatzteile / Elektrischer Plan...
- Seite 2 - TUV Zertifikat Register 002/04 VDE 0740-1 - 2003-11, EN 50144 - 2003-11 TOOLTEK LTD. erklärt hiermit, dass die folgende Maschine: CX-T sofern diese gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet wird, den Vorschriften betreffend Sicherheit und Gesundheit von Personen, gemäss den oben aufgeführten Richtlinien der EG ent- spricht.
-
Seite 3: Allgemeine Sicherheitsvorschriften
Allgemeine Sicherheitsvorschriften CX-T Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. - Seite 4 Schutzmaßnahmen vorzunehmen (z.B. Ohrschutz). Elektrischer Netzanschluss Das Modell CX-T wird mit einem Netzkabel 230V, 50Hz geliefert. Die Anschlüsse sowie Änderungen des Netzanschlusses sind von einem Fachmann gemäss Norm EN60204-1, Punkt 5.3 vorzunehmen. Die Absicherung muss min. 6 A sein.
-
Seite 5: Technische Daten
Technische Daten CX-T Modell ............ CX-T Bohrleistung Stahl mm ..........13 Bohrleistung Holz mm ..........35 Motor Volt ............... 230 Motor Kw ..............1.1 Drehzahlen min-1 ............ 800 Spindelgewinde UNF ..........1/2“ Masse (max) l/b mm ........360 x 490 Gewicht netto kg ............ -
Seite 6: Ausserordentliche Wartung
Wartung CX-T Nachstehend sind die wichtigsten Wartungseingriffe angeführt. Die Nichteinhaltung der vorgesehenen Arbeiten bedingt einen vorzeitigen Verschleiss und geringere Leistung der Maschine. HINWEIS: Vor jedem Wartungseingriff oder Werkzeugwechsel ist die Mschine vom Stromnetz zu trennen. Tägliche Wartung - Allgemeine Reinigung der Maschine. - Seite 7 Ersatzteilzeichnung / Vue éclatée CX-T 321813 Schlüsselbohrfutter / Mandrin à clé 940082 Schraube / Vis M5x60 PM 610002 Spindel / Arbre PM 600020 Feld / Stateur PM 900037 Keil / Clavette 5x5x10 PM 600021 Motorgehäuse / Carcasse moteur PM 610004 Lagerring / Ecrou roulement PM 600022 D-Handgriff / Poignée D...
- Seite 8 Garantieschein / Bon de garantie CX-T 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0...
