Promac 387AB Gebrauchsanleitung

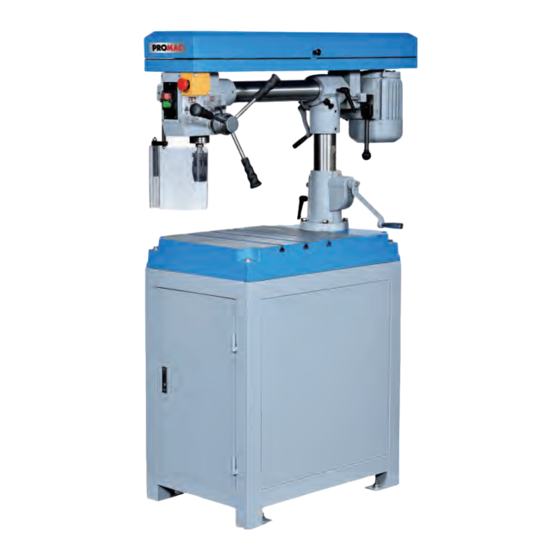

Radialbohrmaschine
Verwandte Anleitungen für Promac 387AB
Inhaltszusammenfassung für Promac 387AB
-
Seite 10: Konformitätserklärung
Gebrauchsanleitung Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Kauf Ihrer neuen Promac Maschine entgegengebracht haben. Diese Anleitung ist für den Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung der Tischbohrmaschine 387AB erstellt worden. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. -
Seite 11: Allgemeine Sicherheitshinweise
387AB Die bestimmungsgemäße Verwendung beinhaltet auch die Achten Sie darauf, dass die Maschine standsicher auf fester Einhaltung der vom Hersteller angegebenen Betriebs- und und ebener Tischfläche steht. Wartungsanweisungen. Beachten Sie dass die elektrische Zuleitung nicht den Die Maschine darf ausschließlich von Personen bedient Arbeitsablauf behindert und nicht zur Stolperstelle wird. -
Seite 12: Restrisiken
387AB Sichern Sie das Werkstück gegen Mitdrehen. Tischgröße 500 x 740 mm Verwenden Sie Spannpratzen, einen Schraubstock oder eine Tisch T-Nutgrösse 14mm Hilfsvorrichtung um das Werkstück zu fixieren. Distanz Spindelnase-Tisch ≤610mm Halten Sie das Werkstück niemals mit den Händen allein. -
Seite 13: Transport Und Inbetriebnahme
387AB Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend Ihren Händler, L M N O nehmen Sie das Gerät nicht in Betrieb. Entsorgen Sie die Verpackung bitte umweltgerecht. Entfernen Sie das Rostschutzfett mit einem milden Lösungsmittel, z.B. Petroleum oder Waschbenzin. -
Seite 14: Betrieb Der Maschine
387AB Mit dem grünen Ein-Taster am Hauptschalter kann die Den Schraubstock immer am Tisch festschrauben. Maschine gestartet werden: Mit dem roten Aus-Taster kann Arbeiten Sie niemals freihändig (frei gehaltenes Werkstück die Maschine stillgesetzt werden. ohne Abstützung am Tisch), außer bei Polierarbeiten. -
Seite 15: Drehzahlwechsel
387AB Fig 4 Der Bohrer wird nun auf dieser Höhe gestoppt. Fig 6 Spannen Sie den Riemen. 7.3 Drehzahlwechsel Schließen Sie die Riemenabdeckung und sichern Sie mit der Sicherungsschraube. Die Stromzufuhr durch Ziehen des Netzsteckers trennen. Lösen Sie die Sicherungsschraube (W, Fig 5) und öffnen Sie die Riemenabdeckung. -
Seite 16: Wartung Und Inspektion
387AB *Spindelriemenscheibe lose- Spindelmutter festziehen. *Motorriemenscheibe lose- Gewindestift festziehen. *Bohrer verschlissen- Bohrer schärfen. Bohrer glüht aus *falsche Drehzahl gewählt- Drehzahl reduzieren. *Bohrer mit Spänen verstopft- Bohrrückzug öfter vornehmen. *Bohrer verschlissen- Bohrer schärfen. *Bohrvorschub zu gering- Fig 8 Vorschub erhöhen. Halten Sie die Federabdeckung (B) gut fest. - Seite 24 Ersatzteilzeichnung / Vue éclatée 387AB 77-3 77-5 76-2 77-2 76-1 77-4 77-7 77-1 77-6 47-2 47-1 47-3 47-4 47-5 47-6 47-7 47-8 47-9 51 52 47-10 47-11 37 36 47-12 47-13 23-1 23-2 23-3...
- Seite 25 Ersatzteilliste / Pièces de rechange 387AB PM-387466 Zahnradwelle / Engrenage PM-387201G Standfuss / Socle PM-387202 Schloss / Serrure PM-387467 Sicherungsring / Circlip PM-387468 Hebel / Levier PM-387203 Scheibe / Rondelle PM-387469 Schraube / Vis PM-387204 Schraube / Vis Tisch / Table...
- Seite 26 Garantie Wir gewähren Ihnen auf den unten eingetragenen Artikeln Garantie auf die Dauer von 24 Monaten ab Laufdatum. Einzige Voraussetzung: die- eingesandten Maschine beigefügt sein. Par ce document nous nous engageons à réparer l‘article mentionné ci- dessous en garantie pendant une période de 24 mois à partir de la date plété...
