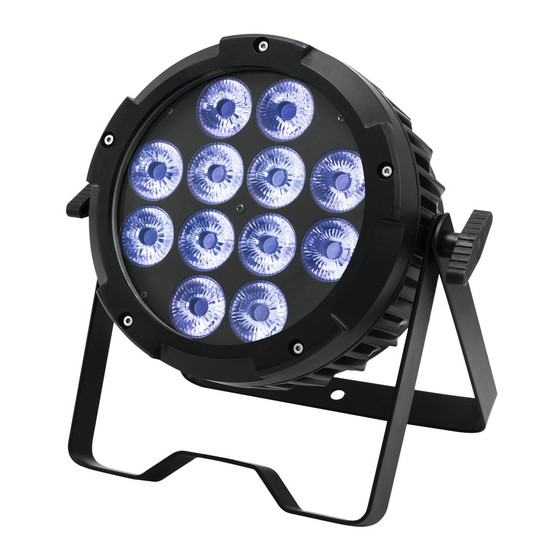

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL PRO Slim PAR-12 MK2 HCL © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Table of contents EINFÜHRUNG ..............................3 Lieferumfang ..............................3 SICHERHEITSHINWEISE ..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG ..................... 5 GERÄTEBESCHREIBUNG ..........................6 Features ................................. 6 Geräteübersicht .............................. 7 INSTALLATION ..............................7 Überkopfmontage ............................7 DMX512-Ansteuerung ........................... 9 Master/Slave-Betrieb ............................. 9 Anschluss ans Netz ............................10 Anschluss zwischen Geräten ........................ -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT PRO Slim PAR-12 MK2 HCL entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Seite 5: Bestimmungsgemäße Verwendung
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. -
Seite 6: Gerätebeschreibung
Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden. Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren! Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist. -
Seite 7: Geräteübersicht
Geräteübersicht (1) 3-poliger DMX-Eingang (2) Feststellschraube (3) 3-poliger DMX-Ausgang (4) Display (5) Fangseilloch (6) Stand-/Montagebügel (7) Menu-Taste (8) Up-Taste (9) Down-Taste (10) Enter-Taste (11) Sicherungshalter (12) Spannungsver- sorgungsausgang (13) Spannungsver- sorgungseingang INSTALLATION Das Gerät kann sowohl hängend als auch stehend installiert werden. Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu... - Seite 8 Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.
-
Seite 9: Dmx512-Ansteuerung
DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Seite 10: Anschluss Ans Netz
Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone- oder im DMX-gesteuerten Modus betrieben werden. Standalone-Modus Der FUTURELIGHT PRO Slim PAR-12 MK2 HCL lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den FUTURELIGHT PRO Slim PAR-12 MK2 HCL vom Controller. -
Seite 11: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder das vorprogrammierte Programm abspielen. Durch Drücken der Menu-Taste können Sie sich im Hauptmenü bewegen. Durch Drücken der Up/Down- Tasten können Sie die Auswahl verändern. Bestätigen Sie jede Änderung durch Drücken der Enter-Taste. Der jeweilige Modus kann durch die Menu-Taste verlassen werden. -
Seite 12: Dmx-Mode
Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den PRO Slim PAR-12 MK2 HCL über Ihren Controller ansteuern. Dabei hat jeder DMX-Kanal eine andere Belegung mit verschiedenen Eigenschaften. Wenn Sie die Startadresse, im 10 Kanal-Modus, z. B. auf 11 definieren, belegt das Gerät die Steuerkanäle 11 bis 20. - Seite 13 Steuerkanal 5 - Amber Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Amber (0=aus, 255=100% amber) Steuerkanal 6 - UV Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% UV (0=aus, 255=100% UV) 10-Kanal-Modus Steuerkanal 1 - Dimmer Decimal Hexad.
- Seite 14 Steuerkanal 9 - Statische Farben/Farbwechsel Decimal Hexad. Percentage S/F Eigenschaft 0 50 00 32 0% 20% Keine Funktion 51 100 33 64 20% 39% Statische Farben 101 150 65 96 40% 59% Switching Colors 151 200 97 C8 59% 78% Fading Colors 201 250 C9 FA 79% 98% Pulsing Colors...
-
Seite 15: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 16: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 100 W DMX-Steuerkanäle: 6/10 DMX512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon LED-Typ: 10-W-HCL Anzahl der LEDs: Abstrahlwinkel: 18° Maße (BxTxH): 280 x 125 x 295 mm Gewicht: 4,5 kg Maximale Umgebungstemperatur T 45°... -
Seite 17: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT PRO Slim PAR-12 MK2 HCL. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 18: Health Hazard
Important: Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not accept liability for any resulting defects or problems. If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. -
Seite 19: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is allowed to be operated with an alternating voltage of 100-240 V, 50-60 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 20: Description Of The Device
WEEE Directive When to be definitively put out of operation, take the unit(s) to a local recycling plant for a disposal which is not harmful to the environment. Do not dispose of as municipal waste. Contact your retailer or local authorities for more information. DESCRIPTION OF THE DEVICE Features Professional slimline LED spot with 10 W HCL LEDs... -
Seite 21: Installation
INSTALLATION The device can be installed on the ground or on the wall or ceiling. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17 and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 22: Danger To Life
Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be followed that this manual can only give in part. The operator must therefore inform himself on the current safety instructions and consider them. The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety precautions! Install the safety bond by inserting the quick link of the safety bond through the hole in the mounting bracket... -
Seite 23: Master/Slave Operation
OPERATION After you connected the spot to the mains, the FUTURELIGHT PRO Slim PAR-12 MK2 HCL starts running. The display lights up and you can choose the desired mode via the buttons MENU, ENTER, UP and DOWN. -
Seite 24: Control Board
Control Board The Control Board offers several features: you can simply set the starting address or run the pre- programmed program. Browse through the menu by pressing Menu. You can change the selection by pressing Up or Down. Press Enter in order to confirm. You can leave every mode by pressing Menu. The functions provided are described in the following sections. -
Seite 25: Dmx-Mode
Controlling: After having addressed the PRO Slim PAR-12 MK2 HCL, you may now start operating it via your lighting controller. Every DMX-channel has a different occupation with different features. If you set, for example, the address in the 10 channel mode to channel 11, the device will use the channels 11 to 20 for control. - Seite 26 Control-channel 5 - Amber Decimal Hexad. Percentage S/F Feature 0 255 00 FF 0% 100% Amber (0=off, 255=100% amber) Control-channel 6 - UV Decimal Hexad. Percentage S/F Feature 0 255 00 FF 0% 100% UV (0=off, 255=100% UV) 10 channel mode Control-channel 1 - Dimmer Decimal Hexad.
-
Seite 27: Cleaning And Maintenance
Control-channel 9 - Static colors/color changes Decimal Hexad. Percentage S/F Feature 0 50 00 32 0% 20% No function 51 100 33 64 20% 39% Static colors 101 150 65 96 40% 59% Switching colors 151 200 97 C8 59% 78% Fading colors 201 250 C9 FA 79% 98% Pulsing colors... -
Seite 28: Replacing The Fuse
DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers.
