Sicherheitshinweise für Eltern und Kinder
Achtung! Bitte von Kindern unter 3 Jahren fernhalten. Erstickungsgefahr durch Verschlucken kleiner Teile. Verletzungsgefahr durch
scharfe Spitzen und Kanten einzelner Bauteile. Technische Änderungen vorbehalten.
Bitte zu beachten: Nur für Kinder über 10 Jahre geeignet. Benutzung unter Aufsicht von Erwachsenen empfohlen. Anleitung bitte vor Gebrauch lesen,
befolgen und nachschlagebereit halten. Bitte Verpackung aufbewahren.
Batterie: Für den Bausatz ist eine 9 V Batterie erforderlich, die aufgrund der begrenzten Lagerfähigkeit nicht in der Packung enthalten ist.
Ein Kurzschluss der Batterie ist zu vermeiden, da er zum Überhitzen von Leitungen und zum Explodieren der Batterie führen kann. Nach Gebrauch muss
der Batterieclip von der Batterie abgehängt werden. Nicht wiederaufladbare Batterien dürfen nicht geladen werden. Es besteht Explosionsgefahr.
Verformungen der Batterien sind zu vermeiden. Verbrauchte Batterien sind gemäß den Umweltbestimmungen zu entsorgen.
Bitte zu beachten: Die LEDs, die Sensoren und die Transistoren müssen richtig gepolt eingebaut werden, damit die Schaltungen funktionieren. Die beiden
Transistoren haben eine unterschiedliche Bezeichnung und dürfen nicht verwechselt werden. Die Motoren müssen richtig angeschlossen werden.
Allgemeine Informationen
Alle in dieser Anleitung vorgestellten Schaltungen wurden mit der größtmöglichen Sorgfalt entwickelt, geprüft und getestet. Dennoch können Fehler
nicht vollständig ausgeschlossen werden. Der Autor haftet in Fällen des Vorsatzes oder der groben Fahrlässigkeit nach den gesetzlichen Bestimmungen.
Im Übrigen haftet der Autor nur nach dem Produkthaftungsgesetz wegen der Verletzung des Lebens, des Körpers oder der Gesundheit oder wegen der
schuldhaften Verletzung wesentlicher Vertragspflichten. Der Schadensersatzanspruch für die Verletzung wesentlicher Vertragspflichten ist auf den ver-
tragstypischen, vorhersehbaren Schaden begrenzt, soweit nicht ein Fall der zwingenden Haftung nach dem Produkthaftungsgesetz gegeben ist.
Das Produkt wurde in Übereinstimmung mit den geltenden europäischen Richtlinien hergestellt und trägt daher das CE-Zeichen. Der bestimmungsmä-
ßige Gebrauch ist in dieser Anleitung beschrieben. Bei jeder anderen Nutzung oder Veränderung des Produktes sind alleine Sie für die Einhaltung der
geltenden Regeln verantwortlich. Bauen Sie die Schaltungen daher genau so auf, wie sie in der Anleitung beschrieben sind.
Das Symbol der durchgekreuzten Mülltonne bedeutet, dass dieses Produkt getrennt vom Hausmüll als Elektroschrott dem Recycling zugeführt werden
muss. Wo Sie die nächste kostenlose Annahmestelle finden, sagt Ihnen Ihre kommunale Verwaltung.
1
Varikabo Lötbausatz
Variabler Roboterbausatz mit 12 verblüffenden
211.861
Funktionen
- für Einsteiger und Profis
- ohne Programmierung
- patentierte Steuerung
Alter
Bauzeit
Teile
Werbung
Verwandte Anleitungen für Opitec Varikabo Lötbausatz
Inhaltszusammenfassung für Opitec Varikabo Lötbausatz

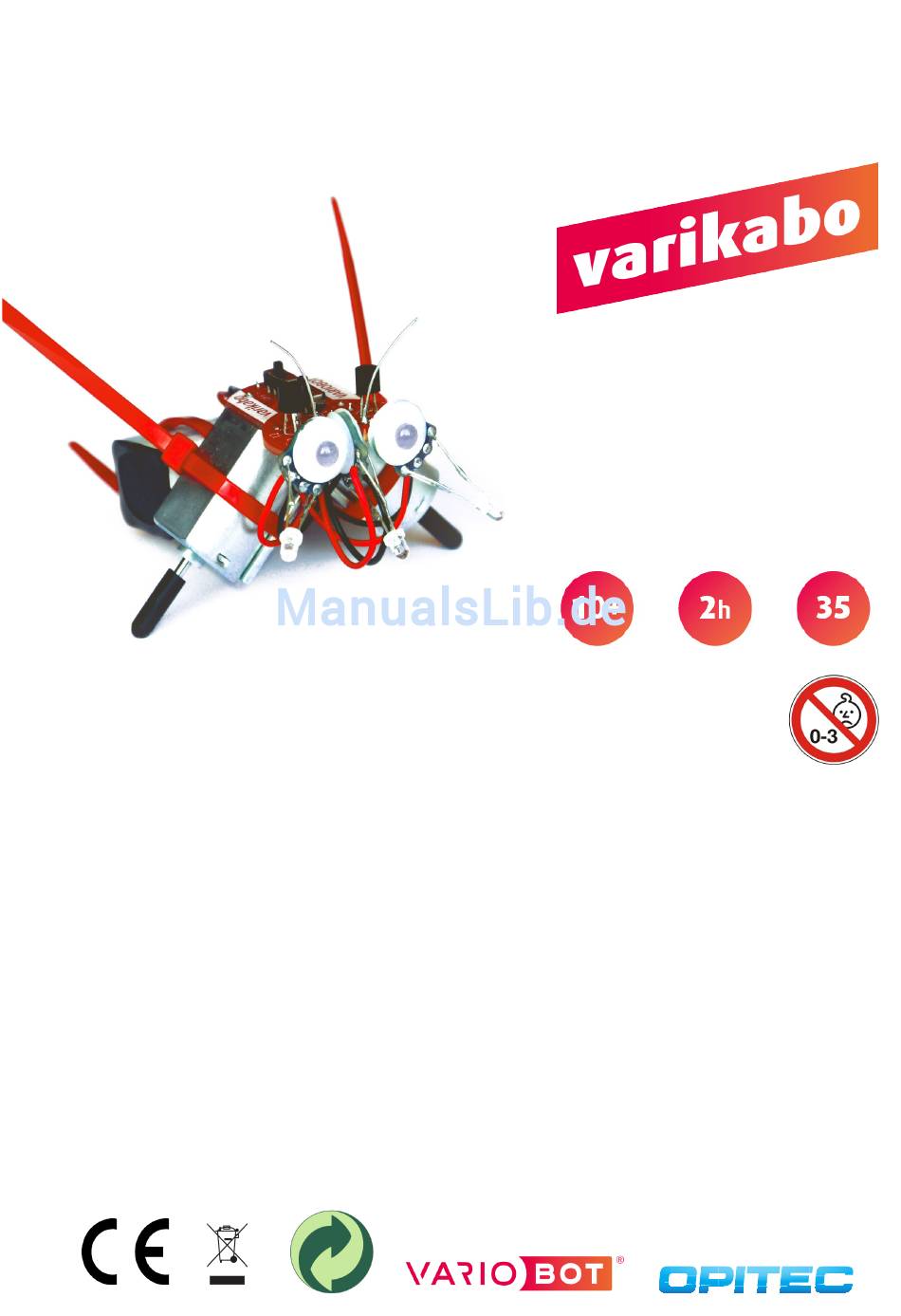

- Seite 1 211.861 Varikabo Lötbausatz Variabler Roboterbausatz mit 12 verblüffenden Funktionen - für Einsteiger und Profis - ohne Programmierung - patentierte Steuerung Alter Bauzeit Teile Sicherheitshinweise für Eltern und Kinder Achtung! Bitte von Kindern unter 3 Jahren fernhalten. Erstickungsgefahr durch Verschlucken kleiner Teile. Verletzungsgefahr durch scharfe Spitzen und Kanten einzelner Bauteile.

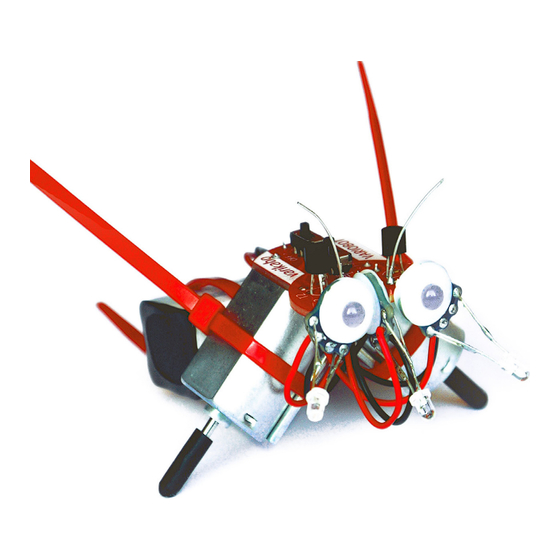

- Seite 2 Bauanleitung 211861 Varikabo Lötbausatz Einleitung: Wir freuen uns, dass Du dich für diesen vielseitigen Roboterbausatz entschieden hast. varikabo eröffnet dir einen spannenden und spielerischen Zugang zur Elektronik. Bestimmt wirst Du mit varikabo lange Zeit Spaß und Abwechslung haben. Varikabos „Muskeln“ sind zwei Motoren, seine „Gehirnzellen“ zwei Transistoren. Die einfache Steuerschaltung wird mit vier kleinen Platinen aufgebaut. Mit Hilfe einer geschickten Kombination von drei Helligkeitssensoren nimmt varikabo kleinste Kontraste in seinem Umfeld wahr und reagiert darauf in unterschiedlichster Weise.
- Seite 3 Bauanleitung 211861 Varikabo Lötbausatz Einführung zum Löten Wenn Du noch nicht viel Erfahrung mit dem Löten hast, lese Dir diese Hinweise zunächst aufmerksam durch und übe zunächst z.B. an ein paar alten Drähten, bevor Du Dich an den varikabo Bausatz wagst. Hilfsmittel - Lötkolben: 20 bis 30 W / 300 bis 350°C - Lötzinn: 0.5 bis 0.7 mm Durchmesser...
- Seite 4 Bauanleitung 211861 Varikabo Lötbausatz...
- Seite 5 Bauanleitung 211861 Varikabo Lötbausatz...
- Seite 6 Bauanleitung 211861 Varikabo Lötbausatz Funktionen varikabo steht still varikabo fährt langsam varikabo fährt schnell Die unterschiedlichen Schaltungsvarianten ermöglichen varikabo zwölf Funktionen. Die Schaltungen und Eigenschaften der Funktionen sind im Anschluss detailliert beschrieben. Hinweise zur Beleuchtung Im Gegensatz zu vielen anderen Robotern muss varikabo kein Infrarotlicht aussenden, um z.B. Linien oder Gegenstände vor sich zu erkennen. Das verein- facht die Schaltung und reduziert den Stromverbrauch.
- Seite 7 Bauanleitung 211861 Varikabo Lötbausatz Das Ausrichten der Sensoren Mit seinen drei schwenkbar angebrachten Helligkeitssensoren reagiert varikabo sensibel auf Linien, Gegenstände, Licht oder Schatten. Indem Du die Sensoren nach unten, vorne oder oben ausrichtest, bestimmst Du, ob varikabo Eindrücke bevorzugt am Boden, vor sich oder über sich wahrnimmt. Das Einstellen der Funktionen Auf den folgenden zwölf Seiten siehst Du, wie Du die jeweiligen Funktionen einstellen kannst.
- Seite 8 Bauanleitung 211861 Varikabo Lötbausatz Einstellung: Lichtfolger / Bremsmodus Hellen Linien folgen STOP Sensorkabel gekreuzt - Fährt entlang einer hellen Linie (z.B.: weißes Hast du kein weißes Klebeband, so kannst du z.B. weiße Blätter auf dunklem Boden auslegen. Klebeband auf dunklem Untergrund) Mit dem Abstand zwischen den äußeren beiden Sensoren kannst du die Genauigkeit justieren, mit - Stoppt am Ende der Linie der varikabo auf der Linie fahren soll.
- Seite 9 Bauanleitung 211861 Varikabo Lötbausatz Einstellung: Schattenfolger / Bremsmodus Objekte schieben STOP Sensorkabel parallel - Steht still, wenn kein dunkles Objekt in Sicht Passe den Abstand der seitlichen Sensoren an die Größe des zu verfolgenden Objektes an. Beide - Fährt los, wenn Objekt vor sich Sensoren sollten den Gegenstand gleichzeitig im Blick haben.
- Seite 10 Bauanleitung 211861 Varikabo Lötbausatz Einstellung: Schattenfolger / Bremsmodus Helles vermeiden STOP Sensorkabel parallel - Steht auf hellem Untergrund still Für den dunklen Untergrund kannst du z.B. schwarzes Papier zuschneiden und auf einen hellen Boden - Zieht auf dunklem Untergrund seine Bahnen legen.
- Seite 11 Bauanleitung 211861 Varikabo Lötbausatz Einstellung: Lichtfolger / Beschleunigungsmodus Licht umkreisen FAST Sensorkabel gekreuzt - Sucht eine Beleuchtung und fährt schnell Für dieses Experiment benötigst du wieder eine dunkle Umgebung und eine Lampe, die sich etwa darauf zu 30 bis 100 cm über varikabo befindet. Eine Taschenlampe ist wegen ihrem zu starken Fokus nicht gut - Zieht dann unter der Beleuchtung gemächli- geeignet.
-
Seite 12: Funktionsweise
