Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel-
zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt-
zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter
Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden. Für
Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!

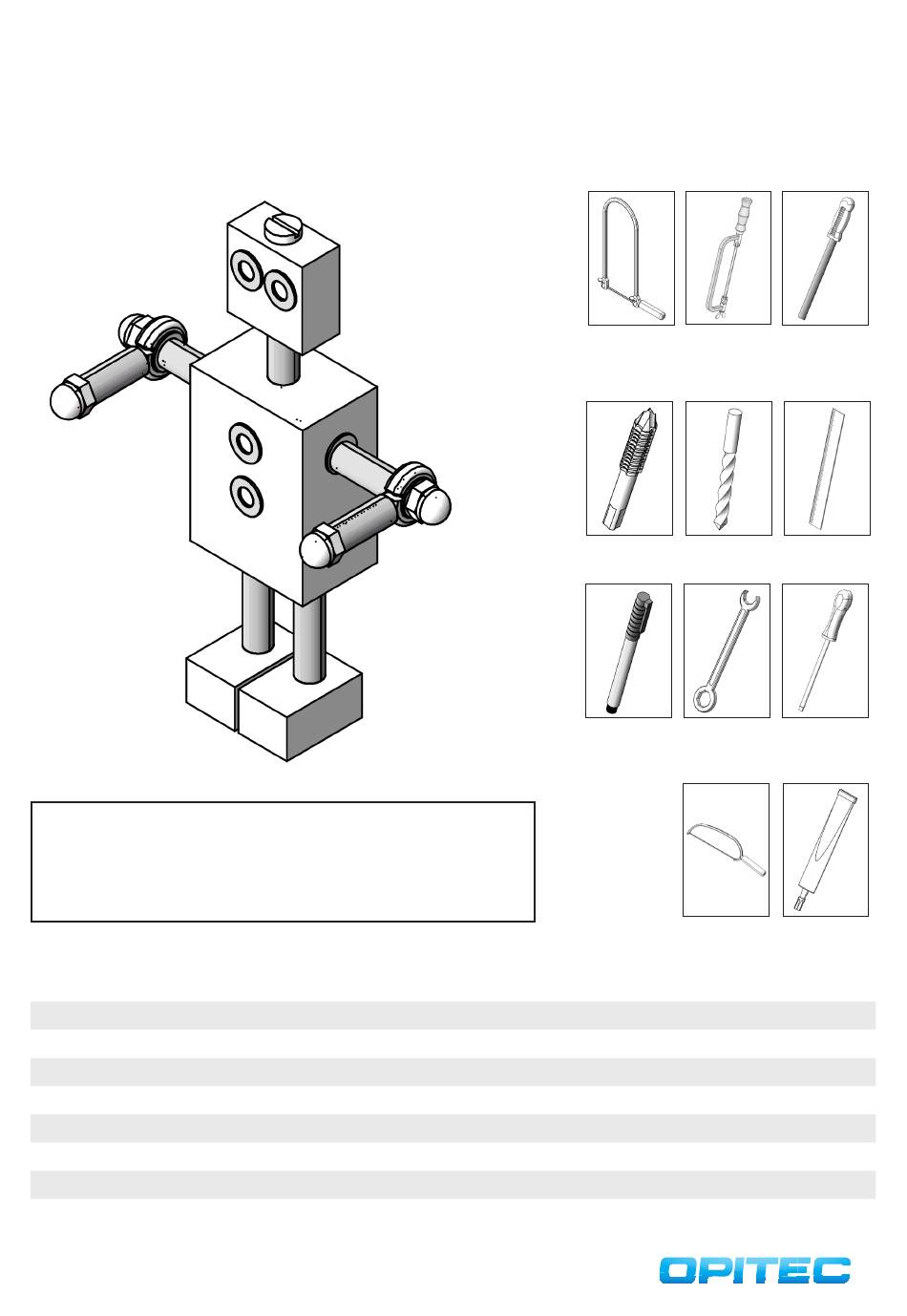

Stückliste
Alu-Vierkant
Alu-Vierkant
Gewindestange
Messingrohr
Eisengewindeöse
Unterlegscheibe
Hutmutter
Zylinderkopfschraube
1
118.772
Metall Roboter
Hinweis
Stückzahl
1
1
1
1
2
10
4
3
Benötigtes Werkzeug:
Dekupiersäge
mit Metallsä-
geblatt
Gewinde-
bohrer
Farbstift
Maße (mm)
Bezeichnung
40x30x20
75x20x10
Kopf/Beine
M4x100
ø6x245
Arme/Hals/Beine
M4x20
4,3/9
Unterlegscheibe
M4
Verbindung Arme
ø4x40
Metallbügel-
Werkstattfeile
säge
ø3,3
ø4
M4
ø7
Lineal
Bohrer
Schrauben-
Schlitzschrau-
schlüssel
bendreher
Handsäge mit
Sekunden-
Metallsägeblatt
kleber
Teile-Nr.
Korpus
Arme
Arme
Hals/Arme
1
2
3
4
5
6
7
8
Werbung
Verwandte Anleitungen für Opitec Metall Roboter
Inhaltszusammenfassung für Opitec Metall Roboter
- Seite 1 Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel- zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt- zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 118772 Metall-Roboter ø4 ø4 ø7 ø7 Position der Bohrungen im Korpus (1) nach Bemaßung anreißen. Die Vom Alu-Vierkant (2) nach Bemaßung mit der Metallbügelsäge die Teile M4 Gewinde mit ø 3,3mm vorbohren. Anschließend die M4 Gewinde (2a+2b) ablängen. Anschließend die ø4 mm Bohrung im Kopf (2a) sowie schneiden.
- Seite 3 Bauanleitung 118772 Metall-Roboter Jeweils eine Unterlegscheibe (6) sowie die Messingrohrteile (4b) von Jeweils eine Unterlegscheibe (6) sowie eine Gewindeöse (5) und beiden Seiten auf die Gewindestange (3) aufstecken. eine weitere Unterlegscheibe (6) von beiden Seiten wie abgebildet aufstecken. Mit je einer Hutmutter (7) von beiden Seiten fixieren. Anschließend von vorne die beiden Messingrohrteile (4a) aufstecken.
- Seite 4 Bauanleitung 118772 Metall-Roboter Die übrigen Unterlegscheiben mit Sekundenkleber als Augen und Knöpfe aufkleben. Fertig! Schablone Korpus Schablone Kopf und Füße M 1:1 M 1:1...
