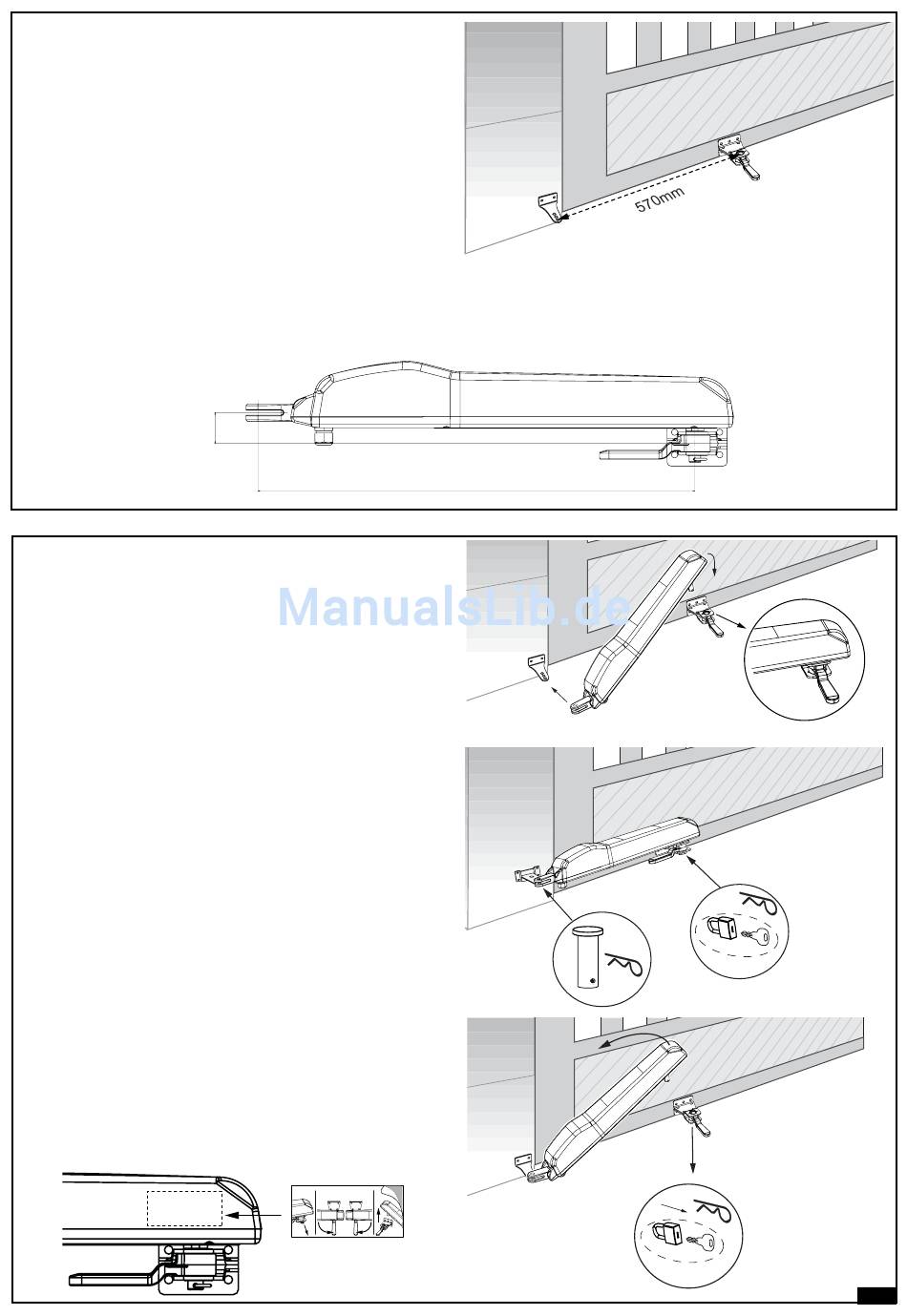

COTE DE FIXATION
L'écart entre les ferrures est appelé cote de fixation. Quand le portail est
ouvert, le toc d'entraînement sur la broche se trouve à l'avant et se
déplace vers l'arrière durant l'ouverture.
REMARQUE : Respectez dans toutes les conditions la cote de
fixation ! Cote, Cf. illustration
Avant de poser la ferrure, remesurez exactement la cote de fixation.
1. Fermez complètement le portail.
2. Posez la commande motorisée à la ferrure du pilier déjà posée.
3. La commande motorisée est réglée par défaut dans la position
PORTAIL FERME (à 1 à 2 cm de l'extrémité avant).
4. Accouplez la ferrure du portail à la commande motorisée et bloquer.
5. Tournez le levier de déverrouillage à la ferrure du portail en direction
du pilier du portail.
6. Maintenez la commande motorisée avec la ferrure contre le portail et repérez l'emplacement de pose de la ferrure. Veillez à la hauteur de la
ferrure du pilier afin de pouvoir poser par la suite la commande motorisée en position horizontale. (ces étapes de travail sont plus faciles à deux
personnes)
Remarque : la commande motorisée doit être posée horizontalement. Il en résulte un décalage de hauteur entre la ferrure du pilier et la ferrure
du portail d'environ 41 mm.
41mm
570mm
POSE DES BRAS DE LA COMMANDE MOTORISEE
Une fois la ferrure du portail posée, il est possible alors de monter la
commande motorisée. Tournez vers vous le levier de déverrouillage
au portail d'environ 90 degrés. Accouplez la commande motorisée.
Bloquez le boulon avec la goupille. Tournez le levier de
déverrouillage en direction du pilier. C'est terminé ! Le portail devrait
maintenant s'ouvrir quelque peu. L'ajustement s'effectue ensuite lors
du parcours d'apprentissage.
Remarque :
- Les boulons au portail doivent être légèrement lubrifiés avec de la
graisse en vente dans le commerce.
- Si la commande motorisée ne peut pas s'accoupler parce que le
portail est déjà totalement fermé, ceci peut également être corrigé
durant le parcours d'apprentissage. Si l'écart en l'occurrence est
supérieur à 5-10 mm, il faudrait pour plus de sécurité remesurer la
cote de serrage et corriger.
- Les commandes motorisées ne peuvent fonctionner/se
déplacer qu'électriquement ! La rotation mécanique peut
endommager les commandes motorisées !
Le câblage électrique et le système de commande doivent tout
d'abord être totalement raccordé. (Cf. : Câblage du système de
commande/Aperçu)
en option
DEVERROUILLAGE / FONCTIONNEMENT MANUEL DU
PORTAIL
En cas de panne de courant, la commande motorisée peut être
déverrouillée. Un levier noir se trouve sous la commande motorisée
au portail. Tournez ce levier vers vous. Retirez le boulon à goupille
sous la ferrure du portail. Relevez la commande motorisée en
exerçant une forte poussée vers le HAUT et déposez-la sur le côté.
Si la commande motorisée est bloquée par un verrou (option) au lieu
du boulon à goupille, il faut tout d'abord enlever le verrou à l'aide
d'une clé. Le verrou doit être protégé contre l'humidité afin qu'il ne
gèle pas en hiver.
Remarque: Il faut vérifier tous les mois la fonction de déverrouillage.
1
2
en option
fr-5
