- Seite 1 DampMaster Data Plus 082.024 082.026A 082.026A 082.020.1 / 082.024.1...
- Seite 2 Lesen Sie die Bedienungsanleitung vollständig und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren. Funktion / Verwendung Das vorliegende Materialfeuchtemessgerät arbeitet nach dem Widerstandsmessverfahren. Das Widerstands- messverfahren ermittelt die feuchteabhängige Leitfähigkeit des Messgutes durch kontaktieren der Mess- spitzen mit dem Messgut und gleicht diese mit den gespeicherten materialabhängigen Kennlinien ab und berechnet die relative Materialfeuchte in %.
-
Seite 3: Material Auswählen

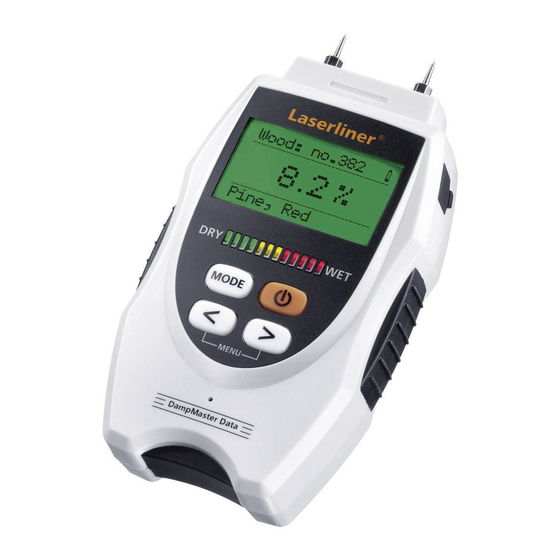

DampMaster Data Plus Batterieladung Messwertanzeige in % relative Materialfeuchte Ausgewähltes Material Ausgewählte Materialgruppe /-nummer Bargraph Messwertskala Maximaler Messwert gelb Nass/Trocken LED-Anzeige 12 stellige LED: 0…4 LEDs grün = trocken 5…7 LEDs gelb = feucht 8…12 LEDs rot = nass grün Menüsprache... - Seite 4 Index-Modus Der Index-Modus dient zum schnellen Aufspüren von Feuchtigkeit durch Vergleichsmessungen, ohne die direkte Ausgabe der Materialfeuchte in %. Der ausgegebene Wert (0 bis 1000) ist ein indizierter Wert, der mit zunehmender Materialfeuchte steigt. Die Messungen, die im Index-Modus vorgenom- men werden, sind materialunabhängig bzw.
-
Seite 5: Favoriten Speichern
DampMaster Data Plus Favoriten speichern Das Messgerät bietet die Möglichkeit die am häufigsten benutzten Materialien als Favorit zu speichern. Nach Auswahl des gewünschten Materials die Taste „MODE“ gedrückt halten. Anschließend mit den Pfeiltasten den Speicherplatz auswählen und mit der Taste „MODE“ bestätigen. Ist auf dem gewünschten Speicherplatz bereits ein Favorit gespeichert, besteht die Möglichkeit diesen zu überschreiben. -
Seite 6: Materialfeuchte Messen
Materialfeuchte messen Vergewissern Sie sich, dass an der zu messenden Stelle keine Versorgungsleitungen (elektrische Leitungen, Wasserrohre...) verlaufen oder sich ein metallischer Untergrund befindet. Die Messelektroden so weit wie möglich ins Messgut stecken, allerdings niemals gewaltsam in das Messgut einschlagen, da das Gerät dadurch beschädigt werden kann. -
Seite 7: Nass/Trocken Led-Anzeige
DampMaster Data Plus Nass/Trocken LED-Anzeige Neben der numerischen Messwertanzeige in % relative Materialfeuchte, bietet die LED-Anzeige eine zu- sätzliche materialabhängige Auswertung der Feuchte. Mit zunehmendem Feuchtegehalt verändert sich die LED-Anzeige von links nach rechts. Die 12-stellige LED-Anzeige unterteilt sich in 4 grüne (trocken), 3 gelbe (feucht) und 5 rote (nass) Segmente. -
Seite 8: Einstellen Der Temperatureinheit
Einstellen der Temperatureinheit Die Einheit für die Materialkompensation ist jeweils in °C oder in °F einstellbar. Die aktuelle Umge- bungstemperatur wird unten im Display angezeigt. Diese Einstellung wird dauerhaft gespeichert. 2 sec Auto-Hold-Funktion Mit der Auto-Hold-Funktion wird der Messwert während einer Messung für einige Sekunden im Display gehalten, sobald dieser stabil ist. -
Seite 9: Messdaten Aufzeichnen / Messmodus
DampMaster Data Plus Messdaten aufzeichnen / Messmodus Je nach Voreinstellung erfolgt die Speicherung der Messdaten nach zwei unterschiedlichen Prozeduren. In der Voreinstellung „AUTO“ wird im Display die Auswahl des Positionsmarkers (1 bis 20) abgefragt, sobald der Messwert stabil ist. Mit Hilfe der Pfeiltasten wird die entsprechende Position festgelegt. Nach wenigen Sekunden wird der Wert automatisch auf der gewünschten Position gespeichert, ohne das es einer Bestätigung... -
Seite 10: Automatische Abschaltung
Automatische Abschaltung Mit dieser Einstellung wird die automatische Abschaltung des Messgerätes aktiviert. Das Messgerät schal- tet sich ab, sofern innerhalb von fünf Minuten keine Messung oder Tastendruck erfolgt. 2 sec USB-Schnittstelle Um den USB-Datentransfer zu einem angeschlossenen PC zu ermöglichen, ist im Menü die Einstellung „COM“... -
Seite 11: Speicher Löschen
DampMaster Data Plus Speicher löschen Mit dieser Einstellung werden alle gespeicherten Messwerte gelöscht, sämtliche Einstellungen und Favo- riten sind davon ausgenommen. Die Auswahl „Löschen“ wird durch Drücken der Taste „MODE“ bestätigt. 2 sec Externe Handelektrode anschließen Die externe Handelektrode ist für alle Holzsorten und weiche Baustoffe geeignet. - Seite 12 Tiefen-Elektroden mit Verbindungskabel anschließen (Art.-Nr. 082.026A) Verwendung der Tiefenelektroden 1. Einsteck-Tiefenelektrode rund (unisoliert, ø 2 mm) zur Feuchtemessung in Bau- und Dämmstoffen oder Messungen über Fugen oder Fugenkreuz. 2. Einsteck-Tiefenelektrode rund (isoliert, ø 4 mm) zur Feuchtemessung in verdeckt liegenden Bauteilebenen von mehrschaligen Wand- oder Deckenaufbauten.
-
Seite 13: Technische Daten
EU-Bestimmungen und Entsorgung Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU. Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info... - Seite 267 DampMaster Data Plus...
