Verwandte Anleitungen für LaserLiner DampMaster Compact Plus
Inhaltszusammenfassung für LaserLiner DampMaster Compact Plus

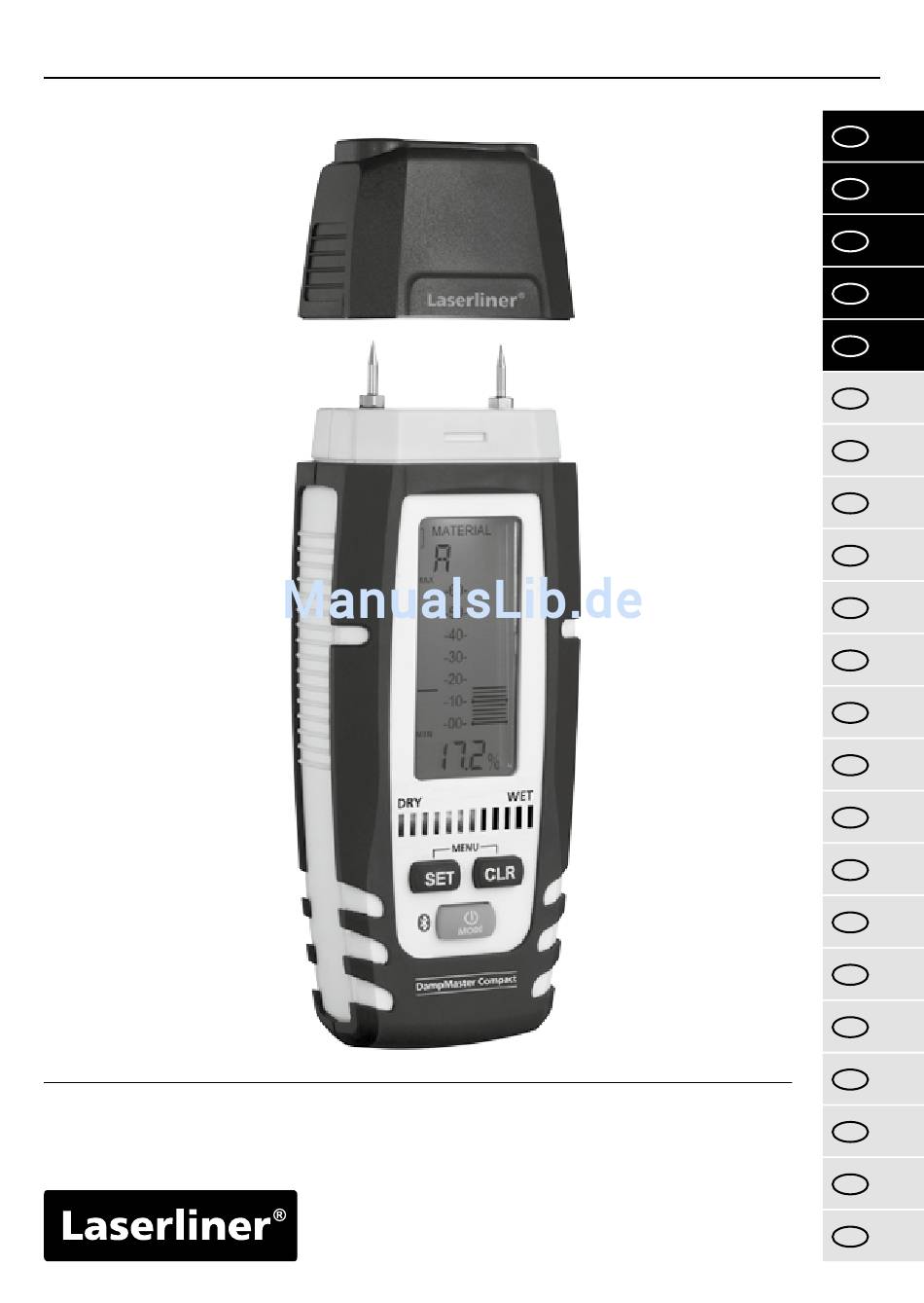

- Seite 1 DampMaster Compact Plus...
-
Seite 2: Allgemeine Sicherheitshinweise
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent- haltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben. Funktion / Verwendung Das vorliegendende Materialfeuchtemessgerät ermittelt und bestimmt den Materialfeuchtegehalt von Holz und Baustoffen nach dem Widerstandsmess- verfahren. -
Seite 3: Sicherheitshinweise
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro- magnetische Verträglichkteit gemäß RED-Richtlinie 2014/53/EU ein. – Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp DampMaster Compact Plus den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Radio Equipment Richtlinie 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitäts- erklärung ist unter der folgenden Internetadresse verfügbar:... - Seite 4 Batterieladung Messwertskala; Bargraph-Anzeige des Messwertes Einstellbare Einheit für die Temperatur Nass-Trocken-Indikator Numerische Messwertanzeige in % Bargraph-Anzeige der gemessenen MIN/MAX-Werte Holzgruppen (A, B, C) Baustoffe (01, 02, 03, 04, 05, 06, 07, 08) Holzgruppen/Baustoffe ändern MIN/MAX-Werte löschen 9+10 Menü Gerät ein-/ausschalten Modi-Umschaltung: Holz, Baustoffe, Index-Modus, Test-Modus...
-
Seite 5: Batterien Einlegen
DampMaster Compact Plus Batterien einlegen Das Batteriefach öffnen und Batterien gemäß den Installations symbolen ein- legen. Dabei auf korrekte Polarität achten. DampM aster Compac t A quality product from GmbH & Co KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333 www.laser liner.com... -
Seite 6: Holzgruppe Auswählen (A, B, C)
Modi Holzgruppen: A, B, C Baustoffe: 01 … 08 Index-Modus Test-Modus 1 sec Manuelle Temperatur Programmierbarer Displaybeleuchtung Umstellung °C / °F Kompensation Nass/Trocken-Indikator Holzgruppe auswählen (A, B, C) Welche Holzsorten unter A, B und C eingruppiert sind, entnehmen Sie bitte der Tabelle unter Punkt 10. -
Seite 7: Baustoffe Auswählen
DampMaster Compact Plus Baustoffe auswählen (01, 02, 03, 04, 05, 06, 07, 08) … Welche Baustoffsorten unter 01 bis 08 eingruppiert sind, entnehmen Sie bitte der Tabelle unter Punkt 11. Materialfeuchte messen Vergewissern Sie sich, dass an der zu messenden Stelle keine Versorgungs- leitungen (elektrische Leitungen, Wasserrohre...) verlaufen oder sich ein... -
Seite 8: Mineralische Baustoffe
Mineralische Baustoffe Es ist zu beachten, dass bei Wänden (Flächen) mit unterschiedlicher Materialanordnung, oder aber auch die unterschiedliche Zusammen- setzung der Baustoffe, die Messergebnisse verfälschen können. Führen Sie mehrere Vergleichsmessungen durch. Warten Sie bis das %-Symbol aufhört zu blinken und konstant leuchtet. - Seite 9 DampMaster Compact Plus Holzgruppe B Agba Emien Lärche, europ. Ahorn, Berg-, Weiß- Erle, -Gemeine Limba Ahorn, Rot- Esche, -Gemeine Makoré Ahorn, Schwarz Eucalyptus largiflorens Pappel, alle Amarant Fichte, europ. Pappel, Weiß- Andiroba Flindersia schottiana Pflaumenbaum, Zwetschgen- Aspe Fréne Roterle Balsabaum...
- Seite 10 Dry/Wet Indikator Zusätzlich zum Messwert wird eine Feuchtebewer- tung durch den Nass/Trocken-Indikator angezeigt. Der Indikator ist auf die im Messgerät gespeicherten Materialkennlinien (A, B, C; 01, 02, 03, 04, 05, 06, 07, 08) abgestimmt. Diese Auswertung unterteilt sich in 12 Stufen und erleichtert die Beurteilung des gemessenen Materiales.
-
Seite 11: Programmierbarer Dry/Wet-Indikator Im Index-Modus
DampMaster Compact Plus Programmierbarer Dry/Wet-Indikator im Index-Modus Der Dry/Wet-Indikator kann zu den bereits vordefinierten Werten speziell für den Index-Modus programmiert werden. Somit kann der Schwellenwert für „Dry“ und „Wet“ neu gesetzt werden (siehe Pfeile). – 1 sec – Umrechnungstabellen Index-Modus... -
Seite 12: Umrechnungstabelle Materialfeuchte
Umrechnungstabelle Materialfeuchte Wert Index- Modus 1000 11,6 24,1 19,8 39,5 10,5 18,2 50,1 70,7 33,1 10,8 22,3 19,2 35,4 18,0 49,1 69,0 32,4 10,0 20,5 18,6 31,2 17,8 48,1 67,0 31,7 17,1 17,2 23,8 17,2 45,6 62,7 30,3 14,9 16,3 20,0 16,8 43,9... - Seite 13 DampMaster Compact Plus Umrechnungstabelle Materialfeuchte Wert Index- Modus 1000 40,2 55,6 34,6 75,8 28,8 51,9 97,3 103,8 110,3 16,3 39,0 54,1 32,8 67,9 26,1 50,7 94,9 101,3 107,6 15,6 37,8 52,4 31,3 59,1 23,2 49,6 92,3 98,7 105,0 13,6 35,1...
-
Seite 14: Lcd - Backlight
Holzfeuchte-Temperatur- Kompensation Die relative Materialfeuchte von Holz ist abhängig von der Temperatur. Das Gerät 1 sec kompensiert automatisch unterschied- liche Holztemperaturen, indem es die Umgebungstemperatur misst und zur internen Berechnung nutzt. Das Messgerät bietet allerdings auch die Möglichkeit, die Temperatur manuell –... -
Seite 15: Einstellen Der Temperatureinheit
DampMaster Compact Plus Einstellen der Temperatureinheit Die Einheit für die Umgebungstemperatur und die Materialkompensation ist jeweils in °C oder in °F einstellbar. Diese Einstellung wird dauerhaft gespeichert. 1 sec °C / °F Selbsttest-Funktion 1 sec Mode DampMaster Compact... - Seite 16 ® (z.B. Smartphone, Tablet). Die Systemvoraussetzung für eine Bluetooth *-Verbindung finden Sie unter ® http://laserliner.com/info?an=damacopl Das Gerät kann eine Bluetooth *-Verbindung mit Bluetooth 4.0 kompatiblen ® Endgeräten aufbauen. Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hängt stark von den Umgebungsbedingungen, wie z.
- Seite 17 DampMaster Compact Plus Die Funktion und die Betriebssicherheit ist nur dann gewährl eistet, wenn das Messgerät im Rahmen der angegebenen klimatischen Bedingungen betrieben und nur für die Zwecke eingesetzt wird, für die es konstruiert wurde. Die Beurteilung der Messergebnisse und die daraus resultierenden Maßnahmen liegen in der Verantwortung des...
- Seite 83 DampMaster Compact Plus...
