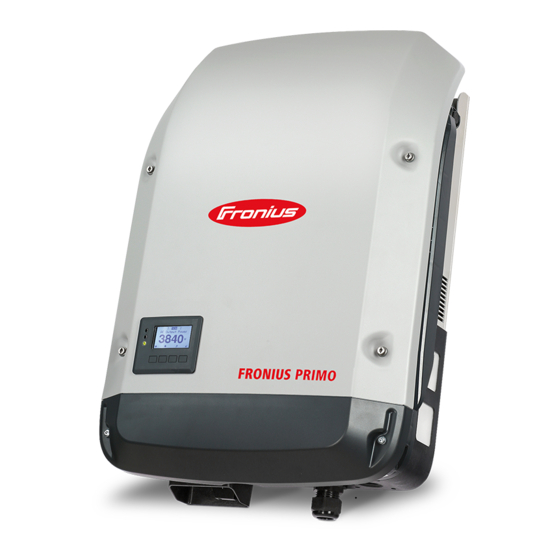

Fronius Primo Installationsanleitung
Vorschau ausblenden
Andere Handbücher für Primo:
- Montageanleitung (48 Seiten) ,
- Installationsanleitung (44 Seiten) ,
- Schnellinstalationsanleitung (12 Seiten)
Verwandte Anleitungen für Fronius Primo
Inhaltszusammenfassung für Fronius Primo
- Seite 1 / Perfect Charging / Perfect Welding / Solar Energy FIND YOUR OPERATING MANUALS www.fronius.com/primo-manuals Fronius Primo Installation 42,0410,2150 006-28112016...
- Seite 3 Der separate Bereich des Leistungsteils darf nur im spannungsfreien Zustand vom Anschlussbe- reich getrennt werden. Wartungs- und Service-Tätigkeiten im Leistungsteil des Wechselrichters dürfen nur von Fronius-ge- schultem Servicepersonal durchgeführt werden. WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch Restspannung von Kondensato- ren.
- Seite 4 Kopplung zwischen den Wechselrichtern gibt Fronius Werksga- Detaillierte, länderspezifische Garantiebedingungen sind im Internet erhältlich: rantie www.fronius.com/solar/garantie Um die volle Garantielaufzeit für Ihren neu installierten Fronius Wechselrichter oder Spei- cher zu erhalten, registrieren Sie sich bitte unter: www.solarweb.com.
- Seite 5 Brandverhütung VORSICHT! Beschädigungsgefahr von Wechselrichtern und anderen stromführenden Bauteilen einer Photovoltaikanlage durch mangelhafte oder unsachgemäße Installationen. Mangelhafte oder unsachgemäße Installationen können zur Überhitzung von Kabeln und Klemmstellen sowie zum Entstehen von Lichtbögen führen. Hieraus können thermische Schäden resultieren, die in Folge zu Bränden führen können.
- Seite 35 Fronius Primo Installation IP 65 > 4000 m max. 4000 m...
- Seite 36 2x TX25 110 mm...
- Seite 37 min. 3x IP 20 min. 3x Al / St 6 - 8 mm...
- Seite 38 Fronius Primo Installation Help...
- Seite 39 AC ~ min. 2,5 mm² - max. 16 mm² min. 1,5 Nm - max. 1,8 Nm AC ~ Cu / Al max. Class 4 > 250 mm AC ~ 15 mm > 200 mm min. 1,5 Nm max. 1,8 Nm 7,5 Nm...
- Seite 40 AC ~ max. 63 A...
- Seite 41 DC = DC = min. 2,5 mm² - max. 16 mm² min. 1,5 Nm - max. 1,8 Nm 2x TX20 DC = (-) DC = (+) 7 x 2,5 - 10 mm² 2 x 10 - 16 mm²...
- Seite 42 15 mm D1 = D2 = D3 D1 = D1 = D1 DC= (+) DC= (-) DC = (-) DC = (+) ~ 20 mm ~ 20 mm DC = DC= (+) DC= (-) DC = (-) DC = (+) DC= (+) DC= (-)
- Seite 43 1,5 - 1,8 Nm 2x TX20 1,5 - 1,7 Nm DC= (+) DC= (-) DC = (-) DC = (+) DC =...
- Seite 44 PV 1 PV 1 PV 2 PV 2 max. 36 A to a single DC terminal max. 18 A DC-2 DC+2 per MPPT DC+1 DC+2 1 2 3 4 DC-1 DC+1 DC+1 DC+2 DC-1 DC+1 WHEN ONLY ONE STRING IS USED max.
- Seite 45 DATCOM TX20 1,2 Nm...
- Seite 46 2,5 Nm 4 x TX25...
-
Seite 48: Operation
Operation 2x TX25 2,5 Nm 2x TX25 2,5 Nm... - Seite 49 5 0 H z I n t e r n a t i o n a l 5 0 H z * Country Setups 50Hz International 50 Hz Deutschland: Anlagengröße Italia: Dimensioni < 3,68 kVA impianto < 6 kVA 60Hz International 60 Hz Deutschland: Anlagengröße Italia: Dimensioni...
-
Seite 50: Firmware Update
Firmware Update...
