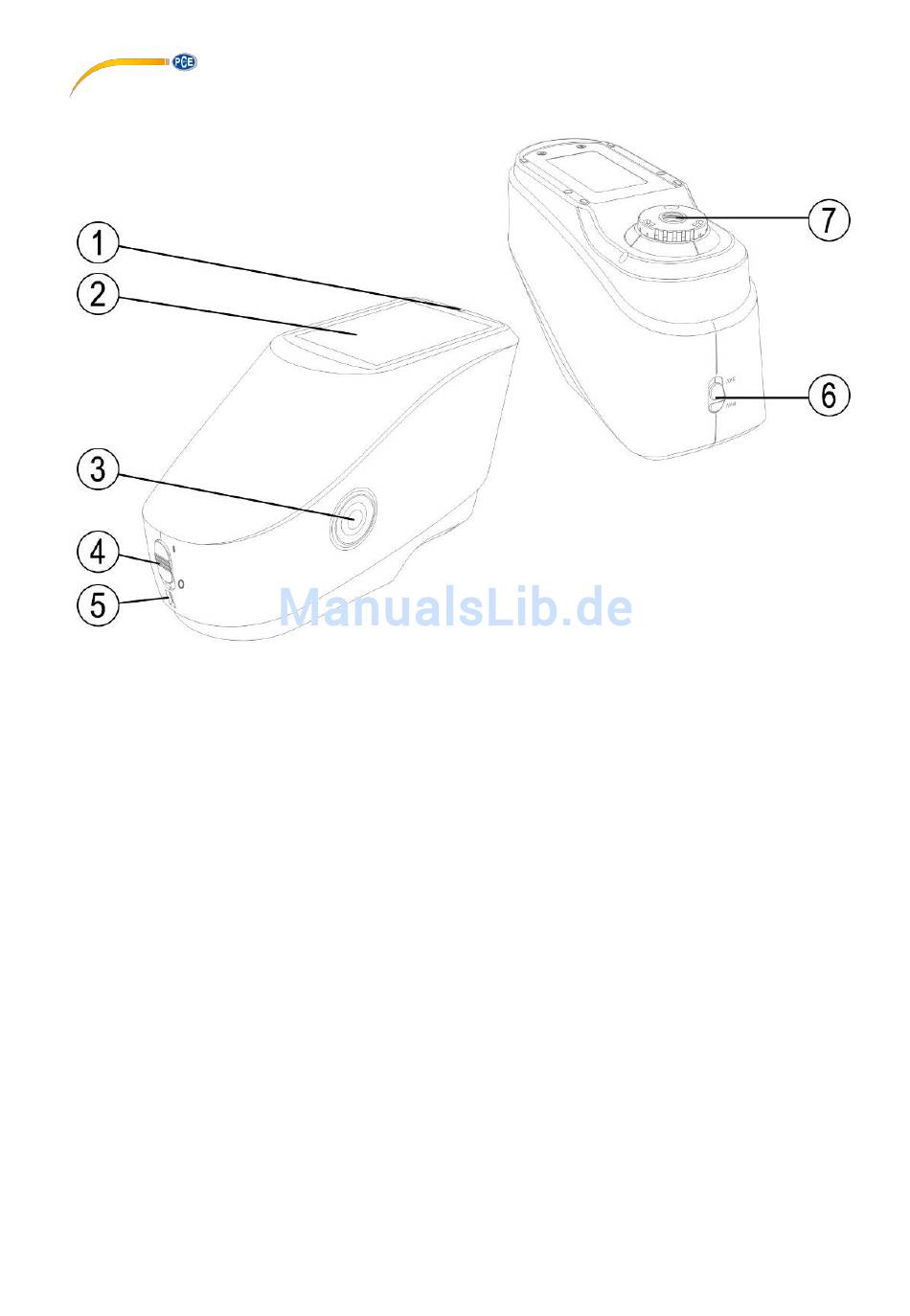

Gerätebeschreibung
1
LED-Anzeige
3
Messtaster
5
DC Stromversorgungsbuchse/USB
7
Messöffnung
3
Beschreibung Anschlüsse und weitere Elemente
- Ein-/Aus Schalter (4
Schalten Sie auf "O", um das Gerät auszuschalten.
- Messtaster (3): Halten Sie den Messtaster 3 Sekunden lang gedrückt, um den Strom ein- oder
auszuschalten. Durch kurzes Drücken starten Sie die Messung.
- LED-Anzeige (1): leuchtet grün, gelb oder rot.
Rot: Batterie wird geladen. LED wird grün, wenn Batterie voll aufgeladen ist.
Wenn eine Schwarz-/Weißkalibrierung oder Validierung aussteht, wird die LED beim
Einschalten rot und es kann keine Messung durchgeführt werden.
Während der Messung leuchtet die LED gelb und wird grün, wenn der Messvorgang
beendet ist. Wenn die LED stattdessen am Ende der Messung rot leuchtet, sollten die
Messdaten überprüft werden. In diesem Fall kann es sein, dass z. B. eine
Erschütterung zu verfälschten Messdaten geführt hat.
Ebenfalls während der Schwarz-/Weißkalibrierung leuchtet die LED gelb. Nach
erfolgreicher Kalibrierung wird die LED grün, bei fehlgeschlagener Kalibrierung rot.
)
: Schalten Sie auf "I", um das Gerät einzuschalten.
© PCE Instruments
2
TFT LCD Anzeige
4
Ein-/Aus Schalter
6
Schalter Messöffnung
2
