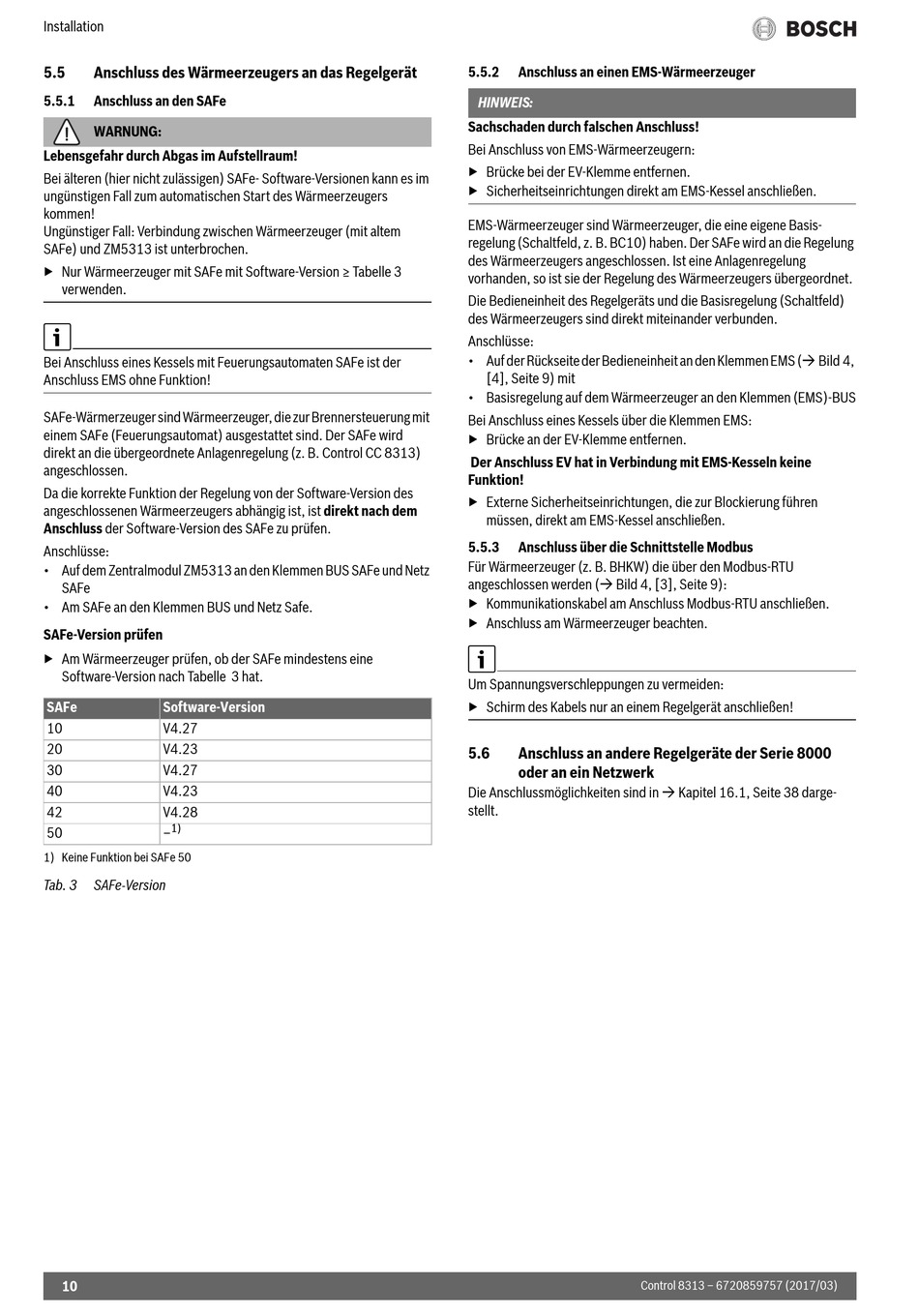

Installation
5.5
Anschluss des Wärmeerzeugers an das Regelgerät
5.5.1
Anschluss an den SAFe
WARNUNG:
Lebensgefahr durch Abgas im Aufstellraum!
Bei älteren (hier nicht zulässigen) SAFe- Software-Versionen kann es im
ungünstigen Fall zum automatischen Start des Wärmeerzeugers
kommen!
Ungünstiger Fall: Verbindung zwischen Wärmeerzeuger (mit altem
SAFe) und ZM5313 ist unterbrochen.
▶ Nur Wärmeerzeuger mit SAFe mit Software-Version ≥ Tabelle 3
verwenden.
Bei Anschluss eines Kessels mit Feuerungsautomaten SAFe ist der
Anschluss EMS ohne Funktion!
SAFe-Wärmerzeuger sind Wärmeerzeuger, die zur Brennersteuerung mit
einem SAFe (Feuerungsautomat) ausgestattet sind. Der SAFe wird
direkt an die übergeordnete Anlagenregelung (z. B. Control CC 8313)
angeschlossen.
Da die korrekte Funktion der Regelung von der Software-Version des
angeschlossenen Wärmeerzeugers abhängig ist, ist direkt nach dem
Anschluss der Software-Version des SAFe zu prüfen.
Anschlüsse:
• Auf dem Zentralmodul ZM5313 an den Klemmen BUS SAFe und Netz
SAFe
• Am SAFe an den Klemmen BUS und Netz Safe.
SAFe-Version prüfen
▶ Am Wärmeerzeuger prüfen, ob der SAFe mindestens eine
Software-Version nach Tabelle 3 hat.
SAFe
Software-Version
10
V4.27
20
V4.23
30
V4.27
40
V4.23
42
V4.28
1)
50
–
1) Keine Funktion bei SAFe 50
Tab. 3
SAFe-Version
10
5.5.2
Anschluss an einen EMS-Wärmeerzeuger
HINWEIS:
Sachschaden durch falschen Anschluss!
Bei Anschluss von EMS-Wärmeerzeugern:
▶ Brücke bei der EV-Klemme entfernen.
▶ Sicherheitseinrichtungen direkt am EMS-Kessel anschließen.
EMS-Wärmeerzeuger sind Wärmeerzeuger, die eine eigene Basis-
regelung (Schaltfeld, z. B. BC10) haben. Der SAFe wird an die Regelung
des Wärmeerzeugers angeschlossen. Ist eine Anlagenregelung
vorhanden, so ist sie der Regelung des Wärmeerzeugers übergeordnet.
Die Bedieneinheit des Regelgeräts und die Basisregelung (Schaltfeld)
des Wärmeerzeugers sind direkt miteinander verbunden.
Anschlüsse:
• Auf der Rückseite der Bedieneinheit an den Klemmen EMS ( Bild 4,
[4], Seite 9) mit
• Basisregelung auf dem Wärmeerzeuger an den Klemmen (EMS)-BUS
Bei Anschluss eines Kessels über die Klemmen EMS:
▶ Brücke an der EV-Klemme entfernen.
Der Anschluss EV hat in Verbindung mit EMS-Kesseln keine
Funktion!
▶ Externe Sicherheitseinrichtungen, die zur Blockierung führen
müssen, direkt am EMS-Kessel anschließen.
5.5.3
Anschluss über die Schnittstelle Modbus
Für Wärmeerzeuger (z. B. BHKW) die über den Modbus-RTU
angeschlossen werden ( Bild 4, [3], Seite 9):
▶ Kommunikationskabel am Anschluss Modbus-RTU anschließen.
▶ Anschluss am Wärmeerzeuger beachten.
Um Spannungsverschleppungen zu vermeiden:
▶ Schirm des Kabels nur an einem Regelgerät anschließen!
5.6
Anschluss an andere Regelgeräte der Serie 8000
oder an ein Netzwerk
Die Anschlussmöglichkeiten sind in Kapitel 16.1, Seite 38 darge-
stellt.
Control 8313 – 6720859757 (2017/03)
