Dell Chassis Management Controller Benutzerhandbuch Seite 20

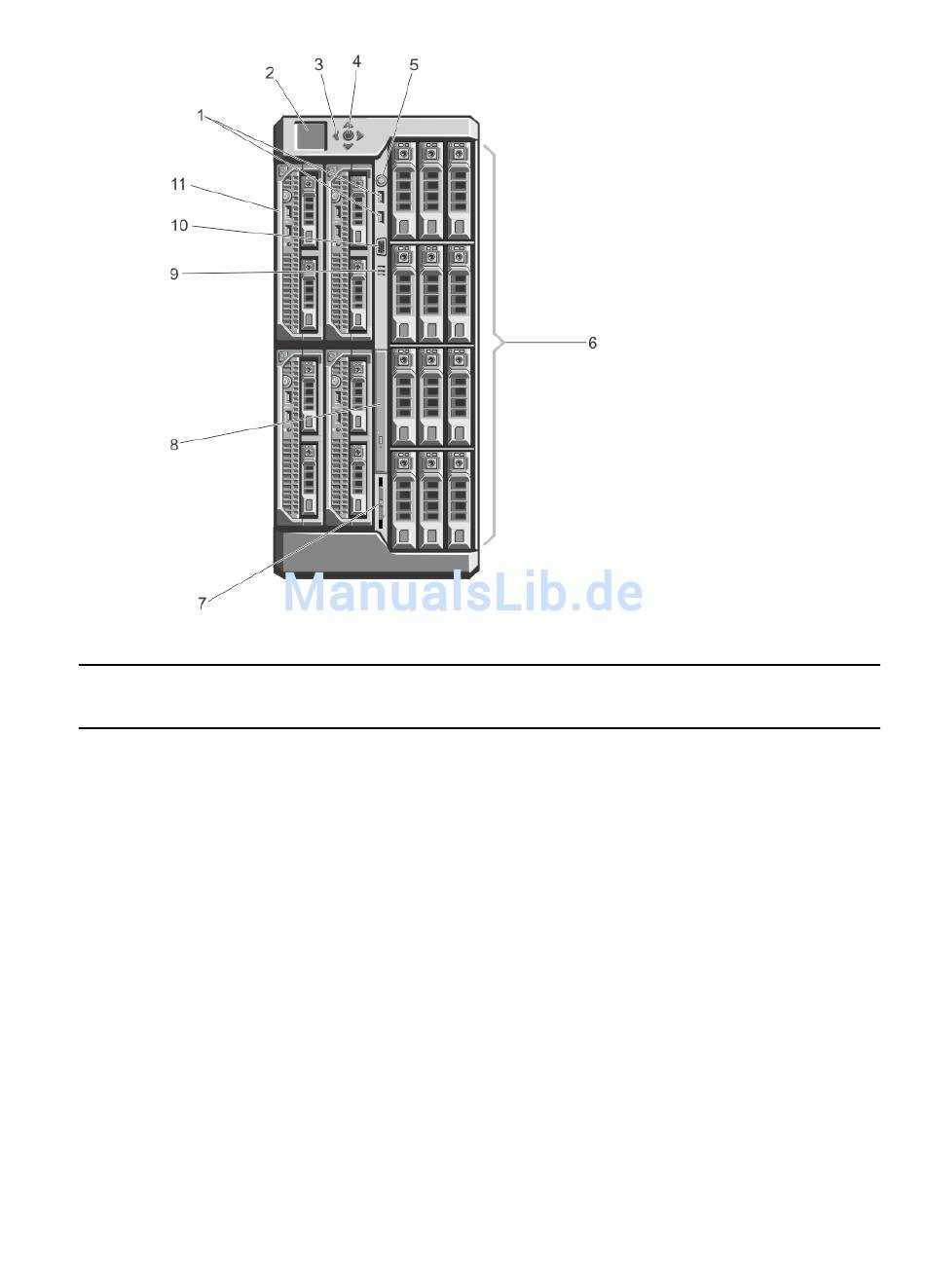

Abbildung 1. Merkmale und Anzeigen auf der Vorderseite – Gehäuse für 3,5-Zoll-Festplattenlaufwerke
Ele Anzeige, Taste oder
me Anschluss
nt
1 USB-Anschlüsse (2)
2 LCD-Display
3 LCD-Menü Scrolltasten (4)
4 Auswahlschaltfläche zum
Markieren
5 Betriebsanzeige,
Netzschalter des Gehäuses
6 Festplattenlaufwerke (HDD)
20
Beschreibung
Ermöglichen das Anschließen von Tastatur und Maus am System.
Zeigt Systeminformationen sowie Status- und Fehlermeldungen an,
die darüber informieren, ob das System ordnungsgemäß
funktioniert oder überprüft werden muss.
Bewegt den Cursor schrittweise vorwärts.
Wählt und speichert ein Element auf dem LCD-Bildschirm und
wechselt zum nächsten Bildschirm.
Die Betriebsanzeige leuchtet, wenn der Gehäusestrom
eingeschaltet ist. Über den Netzschalter wird die Stromversorgung
des Systems gesteuert.
2,5-Zoll- Bis zu 25 hot-swap-fähige 2,5-Zoll-
Festplattenlauf Festplattenlaufwerke.
werksgehäuse
