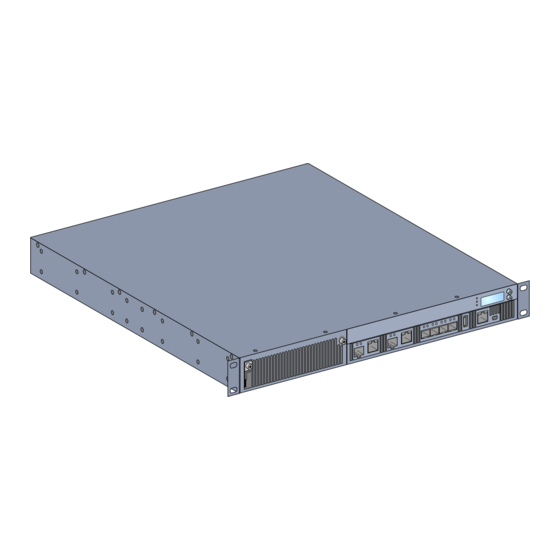

- Seite 1 Dell PowerConnect W-7200 Serie Controller Installationsanleitung...
- Seite 2 , das eingetragene „Aruba the ® Mobile Edge Company“-Logo und Aruba Mobility Management System sind Marken von Aruba Networks. Dell™, das DELL™- Logo und PowerConnect™ sind Marken von Dell Inc. Alle Rechte vorbehalten. Spezifikationen in diesem Handbuch können ohne Ankündigung geändert werden.
-
Seite 3: Inhaltsverzeichnis
Erforderliche Werkzeuge und Teile ..................24 Installationsschritte ......................... 24 Anschließen des Stromkabels ....................... 24 Einsetzen und Ausbauen eines Lüftereinschubs ................ 25 Installieren und Ausbauen eines Netzteils .................. 26 Installieren eines Netzteils ..................... 26 Entfernen eines Netzteils ......................27 Dell PowerConnect W-7200 Serie Controller | Installationsanleitung... - Seite 4 Industry Canada........................32 EU-Regulierungskonformität ....................33 Informationen zur Batterie...................... 33 Ordnungsgemäße Entsorgung von Dell-Geräten................ 34 Verwertung von Elektro- und Elektronikaltgeräten ............34 RoHS-Richtlinie der Europäischen Union ................34 RoHS-Richtlinie in China ......................34 Dell PowerConnect W-7200 Serie Controller | Installationsanleitung...
-
Seite 5: Vorwort
Vorwort In diesem Dokument werden die Hardwaremerkmale des Controllers der Dell PowerConnect W-7200 Serie beschrieben. Es bietet eine ausführliche Übersicht über die physischen Merkmale und die Leistungsdaten eines jeden Controllermodells. Zudem wird in diesem Dokument beschrieben, wie Sie den Controller und seine Zubehörkomponenten installieren. - Seite 6 6 | Vorwort Dell PowerConnect W-7200 Serie Controller | Installationsanleitung...
-
Seite 7: Kapitel 1 W-7200 Controller
Kapitel 1 W-7200 Controller Die Dell PowerConnect W-7200 Serie von Controllern besteht aus drei WLAN-Controllern der Enterprise- Klasse. Diese Controller verbinden, steuern und integrieren auf intelligente Weise drahtlose Access Points (APs) und Air Monitors (AMs) in ein drahtgebundenes LAN-System. Modelle Die Serie W-7200 besteht aus drei Modellen mit unterschiedlichem Funktionsumfang. -
Seite 8: Vorderseite
HINWEIS: Optionales Zubehör zur Verwendung mit der Dell Power Connect W-7200 Serie kann separat erworben werden. Wenden Sie sich an Ihren Dell-Kundenbetreuer, um weitere Informationen und Beratung zu erhalten. Vorderseite Die Vorderseite des W-7200 Mobility Controllers besteht aus den folgenden Komponenten:... -
Seite 9: 10/100/1000Base-T (Rj-45)-Ports
Er ist auf die Verwendung mit Dell SFPs (Mini-GBICs) ausgelegt. HINWEIS: Dell testet und unterstützt Glasfaserleitungen von Dell innerhalb der Controllersysteme. Faseroptische Leitungen anderer Hersteller werden nicht getestet oder unterstützt; Dell kann deshalb die einwandfreie Funktionalität von Glasfaserleitungen anderer Hersteller, die in einem Dell-System verwendet werden, nicht garantieren. -
Seite 10: 10Gbase-X (Sfp+)-Ports
Der W-7200 ist mit 4 10GBase-X (SFP+)-Ports ausgestattet. Diese Ports sind als 2, 3, 4 und 5 gekennzeichnet. Diese Schnittstellen sind für die Verwendung mit Dell-SFPs vorgesehen. SFPs sind bei laufendem Betrieb austauschbare optische 10-Gbit/s-Transceiver, die serielle elektrische Signale in externe optische oder elektrische Signale umwandeln. -
Seite 11: Management/Status-Leds
Geräteneustart. Auf dem LCD können zwei Textzeilen mit jeweils maximal 16 Zeichen dargestellt werden. Bei Verwendung des LCDs ist die aktive Zeile durch einen Pfeil neben dem ersten Buchstaben gekennzeichnet. Dell PowerConnect W-7200 Serie Controller | Installationsanleitung W-7200 Controller | 11... - Seite 12 Sie Beschreibungen der LED-Muster für die einzelnen Modi. Tabelle 10 LCD-Modus: LED-Modus Funktion/Menüoptionen Anzeige Administrativ LED-MODUS: ADM - zeigt an, ob die Schnittstelle durch den Administrator aktiviert oder deaktiviert ist 12 | W-7200 Controller Dell PowerConnect W-7200 Serie Controller | Installationsanleitung...
- Seite 13 Reboot [no | yes] (System neu starten [nein | ja]) System Halt (System anhalten) Ermöglicht das Anhalten des Controller. Halt [no | yes] (System anhalten [nein | ja]) Exit Maintenance Menu EXIT MAINTENANCE (WARTUNG BEENDEN) (Wartungsmenü beenden) Dell PowerConnect W-7200 Serie Controller | Installationsanleitung W-7200 Controller | 13...
-
Seite 14: Deaktivieren Des Lcd-Bildschirms
Zugriff ermöglicht. Wenn die Verbindung über den Mini-USB-Anschluss und die RJ45- Konsolenschnittstelle hergestellt wurde, hat die Mini-USB-Verbindung Vorrang. Mini-USB-Treiber Um die Mini-USB-Konsolenschnittstelle zu verwenden, müssen Sie den Mini-USB-Treiber von Dell auf dem Computer installieren, der den W-7200 verwaltet. Treiber können von heruntergeladen support.dell.com... -
Seite 15: Konsolenschnittstelle (Console)
LCD-Bereich an der Vorderseite des Controller gesteuert. Weitere Informationen zum LCD-Bereich und seinen Funktionen finden Sie unter „LCD“ auf Seite Erweiterungssteckplatz Der Erweiterungssteckplatz ist für die spätere Verwendung in der Zukunft reserviert. Dell PowerConnect W-7200 Serie Controller | Installationsanleitung W-7200 Controller | 15... -
Seite 16: Rückseite
Rückseite leiten. Auch wenn ein Einzellüfter ausfällt, kann der Lüftereinschub eine sichere Betriebstemperatur für den Controller sicherstellen. VORSICHT: Der W-7200 ist nicht mit Lüftereinschüben von anderen Dell Hardwareplattformen kompatibel. 16 | W-7200 Controller Dell PowerConnect W-7200 Serie Controller | Installationsanleitung... -
Seite 17: Austausch Im Laufenden Betrieb (Hot-Swapping)
Gerät eingesogen wird; die roten Pfeile zeigen, wie warme Luft vom Lüftereinschub aus dem Gerät abgegeben wird. Bei der Installation des W-7200 muss darauf geachtet werden, dass rund um das Gerät ausreichend Platz für eine angemessene Luftströmung verbleibt. Dell PowerConnect W-7200 Serie Controller | Installationsanleitung W-7200 Controller | 17... -
Seite 18: Lastverteilung
Netzteile, das Gerät weiterhin uneingeschränkt mit Strom zu versorgen. Wenn die Gesamtstromlast des Geräts die kombinierte Nennleistung der in Betrieb verbleibenden Netzteile nicht übersteigt, kann der Controller seine Arbeit fortsetzen. 18 | W-7200 Controller Dell PowerConnect W-7200 Serie Controller | Installationsanleitung... -
Seite 19: Austausch Im Laufenden Betrieb (Hot-Swapping)
Zum Einsetzen bzw. Entfernen des Netzteils in das bzw. aus dem Gehäuse. Abdeckplatte des Netzteils Verdeckt den Einschub für das zusätzliche Netzteil. Beim Betrieb des W-7200 muss jeder Einschub entweder mit einer Abdeckplatte oder mit einem Netzteil besetzt sein. Dell PowerConnect W-7200 Serie Controller | Installationsanleitung W-7200 Controller | 19... -
Seite 20: Leds
Netzstromstatus Grün Normaler Betrieb (kontinuierlich) Netzspannung ist OK. Rot (kontinuierlich) Netzteil ausgefallen Gleichstromstatus Grün Normalbetrieb (kontinuierlich) Rot (kontinuierlich) Netzteil ausgefallen TEMP Netzteiltemperatur Grün Normalbetrieb (kontinuierlich) Rot (kontinuierlich) Netzteil ausgefallen 20 | W-7200 Controller Dell PowerConnect W-7200 Serie Controller | Installationsanleitung... -
Seite 21: Kapitel 2 Installation
VORSICHT: Das Gerät darf nur von einem qualifizierten Techniker installiert werden. In diesem Kapitel wird beschrieben, wie der Dell PowerConnect W-7200 Controller mit einer der zahlreichen verfügbaren Montageoptionen installiert wird. Der W-7200 wird mit einem Zubehörkit geliefert, das alle Komponenten enthält, die für die Installation des Controller in einem standardmäßigen Zweipunkt-Telco-Rack (19 Zoll) benötigt werden. -
Seite 22: Auswählen Eines Standorts
Passende Schraubendreher für beide Schraubentypen HINWEIS: Für einige Racksysteme werden andere Schrauben als die mit dem W-7200 gelieferten benötigt. Überprüfen Sie vor der Installation des W-7200, ob Sie die richtigen Schrauben zur Hand haben. 22 | Installation Dell PowerConnect W-7200 Serie Controller | Installationsanleitung... -
Seite 23: Installationsschritte
Installationsschritte So installieren Sie einen Dell PowerConnect W-7200 Controller in einem Zweipunkt-Racksystem mit 48,26 cm/ 19 Zoll: 1. Halten Sie eine Rackmontagehalterung über die Montagelöcher auf einer Seite des Controllers (siehe Abbildung 10). 2. Befestigen Sie die Halterung mit vier M4 x 6 mm Kreuzschlitzschrauben und mithilfe eines passenden Schraubendrehers am Controller. -
Seite 24: Installation Auf Einem Tisch Oder Regal
Gerät über das Stromkabel ein- und ausgeschaltet. So schalten Sie das Gerät aus: 1. Heben Sie den Haltebügel vom Stromkabel ab. 2. Ziehen Sie das Stromkabel aus dem Netzteilmodul. 24 | Installation Dell PowerConnect W-7200 Serie Controller | Installationsanleitung... -
Seite 25: Einsetzen Und Ausbauen Eines Lüftereinschubs
4. Schieben Sie den Lüftereinschub in den Controller. 5. Klappen Sie beide klappbaren unverlierbaren Schrauben in die Sicherungsposition und sichern Sie den Lüftereinschub, indem Sie die Schrauben anziehen. Abbildung 12 Installation eines Lüftereinschubs Dell PowerConnect W-7200 Serie Controller | Installationsanleitung Installation | 25... -
Seite 26: Installieren Und Ausbauen Eines Netzteils
7. Klappen Sie die klappbare unverlierbare Schraube nach oben und sichern Sie das Netzteilmodul, indem Sie die Schraube mit einem Kreuzschlitzschraubendreher festziehen. Achten Sie darauf, die Schraube nicht zu überdrehen. 26 | Installation Dell PowerConnect W-7200 Serie Controller | Installationsanleitung... -
Seite 27: Entfernen Eines Netzteils
6. Wenn Sie das Netzteilmodul nicht durch ein anderes ersetzen möchten, bringen Sie die Abdeckplatte an, die im Lieferumfang des W-7200 enthalten ist. Gehen Sie dazu wie unter „Installieren eines Netzteils“ auf Seite 26 beschrieben vor. Dell PowerConnect W-7200 Serie Controller | Installationsanleitung Installation | 27... -
Seite 28: Installieren Eines Sfp-Moduls
Abbildung Abbildung 14 Installieren eines SFP-Moduls Entfernen eines SFP-Moduls So entfernen Sie ein SFP-Modul: 1. Lösen Sie die Verriegelung des SFP-Moduls. 2. Ziehen Sie das Modul aus der Schnittstelle heraus. 28 | Installation Dell PowerConnect W-7200 Serie Controller | Installationsanleitung... -
Seite 29: Anschließen Eines Faseroptischen Lc-Kabels
So entfernen Sie ein faseroptisches LC-Kabel aus einem SFP-SX- oder SFP-LX-Modul: 1. Drücken Sie auf den Transceiver-Griff, um die Verriegelung am Kabel zu lösen, und ziehen Sie das Kabel gleichzeitig aus der Schnittstelle. Abbildung 15 Anschließen eines faseroptischen LC-Kabels Dell PowerConnect W-7200 Serie Controller | Installationsanleitung Installation | 29... - Seite 30 30 | Installation Dell PowerConnect W-7200 Serie Controller | Installationsanleitung...
-
Seite 31: Kapitel 3 Spezifikationen, Sicherheit Und Konformität
Adresse anzeigen oder herunterladen: support.dell.com/manuals VORSICHT: Dell Controller müssen von einem speziell geschulten Techniker installiert werden. Die mit der Installation beauftragte Person ist dafür verantwortlich, für die Erdung und die Einhaltung der geltenden örtlichen und nationalen elektrischen Vorschriften zu sorgen. -
Seite 32: Zulassungsmodelle
Dieses digitale Gerät der Klasse A entspricht den Bestimmungen der kanadischen Richtlinie ICES-003.” & “Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. 32 | Spezifikationen, Sicherheit und Konformität Dell PowerConnect W-7200 Serie Controller | Installationsanleitung... -
Seite 33: Eu-Regulierungskonformität
Bundesstaaten können besondere Vorschriften für den Umgang damit gelten. Weitere Informationen finden Sie unter www.dtsc.ca.gov/hazardouswaste/perchlorate. WARNUNG: Es besteht Explosionsgefahr, wenn die Batterie durch eine ungeeignete Batterie ersetzt wird. Entsorgen Sie verbrauchte Batterien gemäß der geltenden Bestimmungen. Dell PowerConnect W-7200 Serie Controller | Installationsanleitung Spezifikationen, Sicherheit und Konformität | 33... -
Seite 34: Ordnungsgemäße Entsorgung Von Dell-Geräten
Ordnungsgemäße Entsorgung von Dell-Geräten Verwertung von Elektro- und Elektronikaltgeräten Dell-Produkte müssen am Ende ihrer Standzeit in den Mitgliedsstaaten der EU, Norwegen und der Schweiz separat gesammelt und verwertet werden und sind daher durch das links abgebildete Symbol (durchgestrichene Mülltonne) gekennzeichnet. Bei der Verwertung dieser Produkte am Ende der Standzeit müssen in diesen Ländern die geltenden nationalen Gesetze...
