Funktion der Sicherheits-Lichtschranke
Ein Hindernis, das die Lichtschranke unterbricht, verhindert das Schließen des Tors.
Wenn während des Torschließens ein Hindernis erkannt wird, hält das Tor an und öffnet sich wieder ganz oder teilweise, je nachdem, was bei der
Inbetriebnahme programmiert wurde.
Wird die Lichtschranke länger als 3 Minuten unterbrochen schaltet da System in den „kabelgebundenen Totmannmodus" um. In diesem Modus veranlasst
ein Befehl über einen Kabeleingang eine Bewegung des Tors mit reduzierter Geschwindigkeit. Die Bewegung dauert solange, wie die Steuertaste gedrückt
wird und endet sofort, wenn die Taste losgelassen wird. Das System geht wieder in Normalbetrieb, sobald die Lichtschranke nicht mehr unterbrochen ist.
Bitte beachten: Für die kabelgebundene „Totmannfunktion" muss ein Sicherheitsschalter verwendet werden (zum Beispiel der Schlüsselschalter, Artikelnr. 1841036).
Betrieb mit einer gelben Signalleuchte
Die orange Signalleuchte ist während aller Torbewegungen aktiv.
Eine Vorwarnung 2 Sekunden vor Beginn der Bewegung kann während der Installation konfiguriert werden.
Funktion der Außenbeleuchtung
Je nach Programmierung bei der Installation, wird die Außenbeleuchtung bei jeder Aktivierung des Antriebs eingeschaltet und leuchtet nach dem Ende der
Torbewegung noch für eine programmierte Zeit weiter.
Wenn ein Funkhandsender auf die Außenbeleuchtung programmiert ist, ist die Funktionsweise folgende:
Mit einem Funkhandsender mit 2 oder 4 Tasten (Abb. 5)
Drücken Sie die programmierte Taste, um die Außenbeleuchtung zu steuern.
Sequenzielle Funktion mit automatischer Torschließung nach einer Verzögerung
Das Tor wird nach einer bei der Installation programmierten Verzögerung automatisch geschlossen.
Wird während der Verzögerung ein neuer Befehl eingegeben, wird die automatische Schließung aufgehoben und das Tor bleibt geöffnet.
Der nächste Befehl führt zum Schließen des Tors.
Betrieb mit Notstrombatterie
Wenn eine Notstrombatterie installiert wird, kann der Antrieb arbeiten, selbst wenn der Netzstrom ausfällt.
Die Funktionsweise ist ändert sich unter diesen Umständen:
• Mit einer 9,6 V-Batterie :
• Die Geschwindigkeit wird reduziert.
• Der installierte Zubehör (Lichtschranke, gelbe Warnleuchte, festverkabelte Codetastatur usw.) funktionieren nicht.
• Mit einer 24 V-Batterie :
• Normalbetrieb: Normale Geschwindigkeit, Zubehörelemente funktionsbereit.
Technische Daten der Batterie:
• Autonomie: 24 Std.; 5 Zyklen je nach Gewicht des Tors.
• Ladedauer: 48 Std.
• Lebensdauer, bevor sie ersetzt werden muss: ca. 3 Jahre.
Um die Lebensdauer der Batterie zu verlängern, sollten Sie dreimal pro Jahr die Spannungsversorgung unterbrechen und den Antrieb das Tor einige Male
mit der Batterie öffnen und schließen lassen.

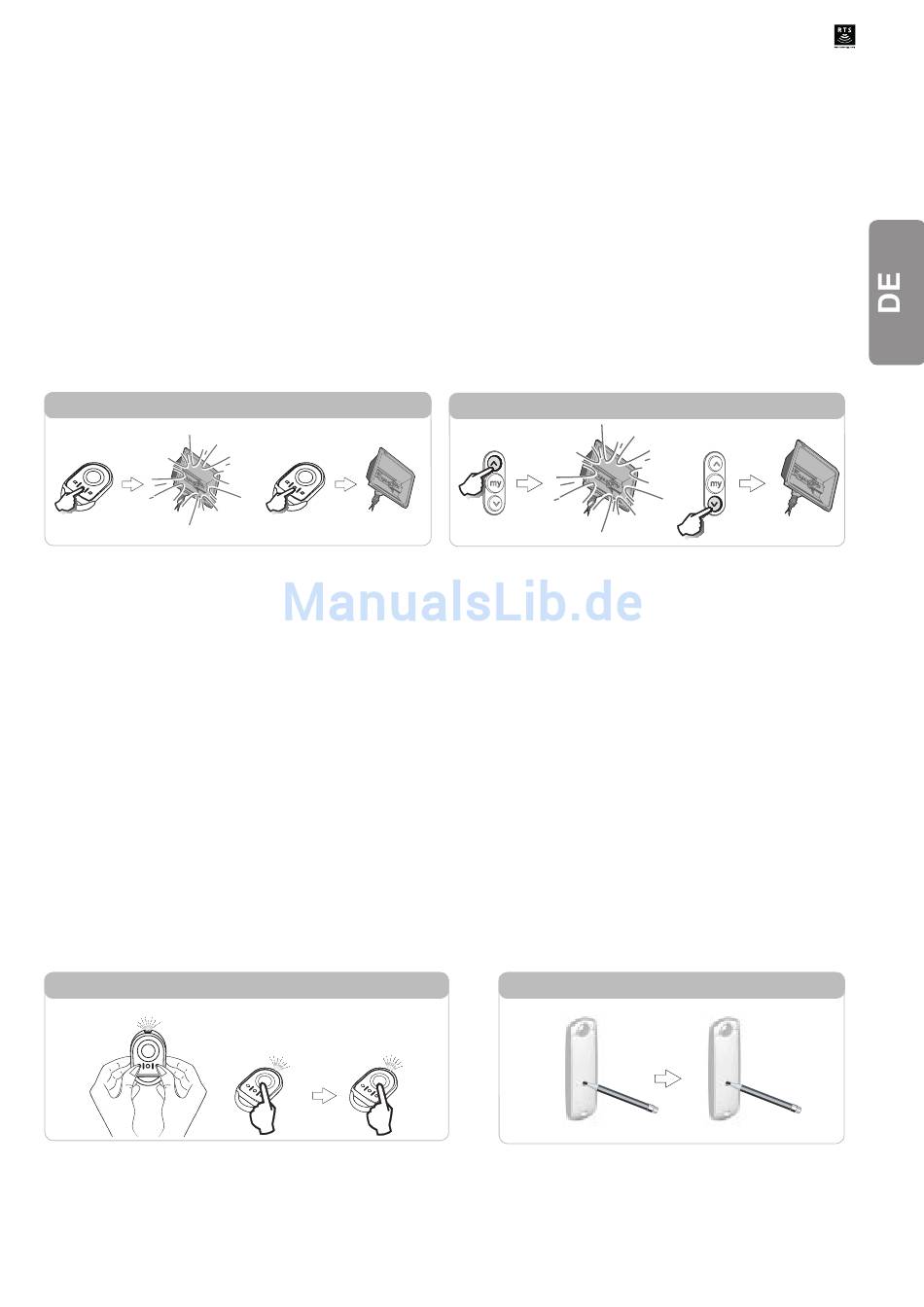

Hinzufügen von Funkhandsendern
Funkhandsender mit 2 oder 4 Tasten (Abb. 7)
Kopie einer Tastenfunktion eines eingelernten Funkhandsenders mit 2 oder
4 Tasten auf die Taste eines neuen Funkhandsenders mit 2 oder 4 Tasten:
A
Funkhandsender „A" = bereits eingelernter Quell-Funkhandsender
Funkhandsender „B" = einzulernender Ziel-Funkhandsender
Wenn beispielsweise die Taste des Funkhandsenders A eine Vollöffnung
des Tors veranlasst, veranlasst ein Druck auf die Taste des neuen
Funkhandsenders B ebenfalls eine Vollöffnung des Tors.
