Packungsinhalt Einführung SoundGate Überblick Erste Schritte Aufladen des Akkus Akkustatusleuchte Akkubetriebsdauer SoundGate Übertragungsreichweite SoundGate – Hörsystem-Reichweite Bluetooth – SoundGate-Reichweite ® Trageoptionen Bedienung des SoundGate Tastensperre Tastenfunktionen Audio-Streaming SoundGate als Audio-Streamer Bluetooth ®...
Seite 5
Verbinden mit einem Bluetooth -Gerät ® Gespeicherte Verbindungen Verbindung zu Bluetooth ® -Geräten Verwendung mit einem Mobiltelefon Audiosignale und Musik hören Zurücksetzen des SoundGate Verwendung als Fernbedienung Optische Anzeigen Pflege Fehlersuche Internationale Garantie Sicherheitsbestimmungen und Warnhinweise Benutzerinformationen zu den Funkverbindungen des Gerätes Konformitätserklärung...
Einführung Das SoundGate ermöglicht eine kabellose Verbin- dung zwischen Ihren Hörsystemen zu einer Vielzahl von Audioquellen und verwendet im Prinzip Ihre Hörsysteme als Funkkopfhörer. SoundGate verbin- det sich via Bluetooth mit Ihren Unterhaltungs- ® Geräten und ist mit den meisten Bluetooth ®...
Seite 9
• Verwenden Sie SoundGate als Fernbedienung für Lautstärke- und Programmwechsel in Ihren Hörsystemen. • Drahtlose Kommunikation mit einem Festnetz- telefon mit Bluetooth -Telefon-Adapter. ®...

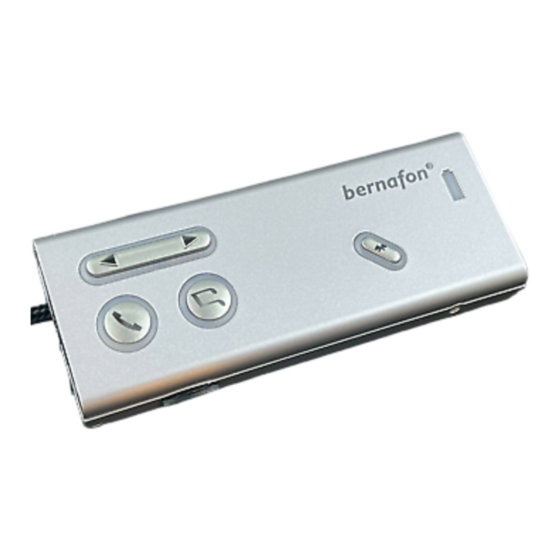

SoundGate Übersicht Lautstärke- und Programmwechsel Telefon Musik-/Audiotaste Bluetooth -Taste ® Akkustatus Mikrofon Tastensperre Buchse für Audioeingang Mini-USB Eingang für Akku-Ladekabel...
Erste Schritte Das SoundGate enthält einen Akku. Bevor Sie das SoundGate verwenden können, muss der Akku voll aufgeladen werden. Aufladen des Akkus Laden Sie das SoundGate immer über Nacht auf, damit die Ladung am nächsten Tag für mehrere Stunden Betrieb ausreicht.
3. Wenn Sie das SoundGate in einem Fahrzeug verwenden, können Sie das USB-Ladekabel mit einem handelsüblichen 12 V USB-Adapter verbinden. Akkustatusleuchte Ist der Akku schwach, leuchtet die Batterieleuchte dauerhaft rot. (Der Akku hält noch für ca. 20 Min.) Die Akkuleuchte beginnt zu blinken, sobald der Akku nahezu leer ist.
Akkubetriebsdauer Die Betriebsdauer des SoundGate Akkus ist nutzungsabhängig. Die Tabelle zeigt die maximale Betriebsdauer eines voll aufgeladenen Akkus bei verschiedenen Betriebsarten. Verwendung Betriebsdauer Gespräche mit dem Mobiltelefon bis zu 5 Std. Musik hören über eine bis zu 6 Std. Kabel verbindung Stand-by bei aktiviertem Bluetooth bis zu 50 Std.
SoundGate Übertragungsreichweiten SoundGate Hörsystem-Reichweite Das SoundGate verfügt über einen digitalen In- duktionstransmitter, der die Audio-Informationen automatisch zu Ihren Hörsystemen überträgt. Die Übertragungsreichweite des SoundGate zu Ihren Hörsystemen beträgt dabei ca. 0,5 m. Die Reich- weite kann durch Metallgegenstände oder starke Magnetfelder verringert werden.
Seite 15
SoundGate-Hörsysteme: 0,5 m. Reichweite. Wird das SoundGate nur als Fernbedienung verwendet oder ist es in „Bereitschaft“ (bereit für eingehende Anrufe), beträgt die Reichweite bis zu 1 m.
Kommunikation und zur Übertragung von Audiosignalen zwischen externen Geräten und dem SoundGate verwendet. Die maximal mögliche Reichweite zwischen ei- nem Mobiltelefon und dem SoundGate beträt ca. 10 m. Die Bluetooth -Reichweite kann jedoch von ® Wänden oder anderen grossen Objekten, die sich zwischen den Geräten befinden, verringert wer-...
Trageoptionen Tragen Sie für Telefonate oder Audio-Streaming das SoundGate immer mit der Umhängekordel. Diese Kordel ist mit einer eingebauten Antenne ausgerüstet, die für eine ununterbrochene Funk- verbindung sorgt. Hände frei mit der Umhängekordel Verwendungszweck: Freisprechanlage, MP3-Player, PC, Fernbedienung usw.
Seite 18
Stand-by bedeutet, dass das SoundGate momen- tan nicht aktiv verwendet wird. In diesem Zustand können Sie das Gerät in der Tasche tragen, ein- gehende Anrufe können weiterhin empfangen werden. In der Hand Verwendungszweck: Auf Handyanrufe warten In der Tasche Verwendungszweck:...
Seite 19
Lieferumfang enthalten und besteht aus Kordel und Clip zum Befestigen. Zum Befestigen des Clips drücken Sie diesen auf der Rückseite des SoundGate in die dafür vorgese- henen Aussparungen. Zum Entfernen oder Erset- zen lässt sich der Clip mit dem Fingernagel lösen.
Seite 20
Mikrofon Das SoundGate Mikrofon ist nur während eines Telefonats aktiviert. In allen anderen Betriebsarten bleibt es deaktiviert. Mikrofon Beim Telefonieren erreichen Sie für Ihren Ge- sprächspartner die beste Klangqualität, wenn Sie das Mikrofon mit einem Abstand von 10 – 30 cm...
• Wenn Sie SoundGate nicht aktiv verwenden, können Sie das Gerät in der Tasche tragen; ein- gehende Anrufe werden weiterhin empfangen. • Sollten Sie das SoundGate im Freien verwenden, schützen Sie bitte das Mikrofon vor Windge- räuschen. • Das Mikrofon ist berührungsempfindlich (Hantie- ren, Klopfen und Kratzen).
Das SoundGate kann auch während aktivierter Tastensperre eingehende Anrufe annehmen (alle Tasten aktivieren sich dabei so lange, bis Sie das Telefonat beenden). Wenn Sie versuchen, das SoundGate trotz Tastensperre zu bedienen, blinkt die Tastenbeleuchtung und zeigt so an, dass die Tasten gesperrt sind.
Audio-Streaming SoundGate und Ihre Hörsysteme stellen ein abgesi- chertes System dar. Die Hörsysteme können nur Audiosignale von Ihrem zuvor kodierten SoundGate empfangen. Diese Zuordnung (Kodierung) nimmt Ihr Hörgeräteakustiker vor. Dies stellt sicher, dass andere Hörsysteme in der Nähe keine Telefonge- spräche oder Audiosignale von Ihrem SoundGate...
Verwendung des SoundGates für Audio-Streaming SoundGate verwendet Audio-Streaming, um Ihre Hörsysteme mit Ihrem Mobiltelefon oder anderen Audioquellen wie Computern und MP3-Player zu verbinden. Bluetooth ® Bluetooth ® ist eine Technologie, die externe Audioquellen kabellos mit SoundGate verbindet. Bluetooth ist ein weltweiter Standard und wird ®...
Bluetooth -Taste ® Die Bluetooth -Funktion muss immer eingeschal- ® tet sein, wenn Sie über externe Bluetooth -Geräte ® kommunizieren möchten. Die Bluetooth -Taste hat ® folgende Funktionen: Kurzes Ein kurzes Drücken zeigt Drücken den Bluetooth -Status an. ® (1 Sek.) Ist die Bluetooth ®...
Geräte und kommunizieren mitein- ander sobald diese eingeschaltet werden und sich in Reichweite befinden. Das SoundGate muss mit den einzelnen Bluetooth ® fähigen Geräten nur einmal verbunden werden. Die Verbindung stellen Sie her, indem Sie in beiden Einheiten (SoundGate und Gerät) den Pairing-Modus...
Seite 27
Drücken der Bluetooth ® Taste unterbrochen werden. Pairing Aktivieren Sie die Pairing-Funktion in Ihrem des Geräts. Jetzt sucht das Gerät Bluetooth aktive Bluetooth ® -Quellen. Sobald ® Gerät es das SoundGate gefunden hat, aktivieren erscheint ”SoundGate 1.4” auf dem Display.
Verbindung. Wählen Sie dazu “Ver- binden” im Gerätemenü.) Gespeicherte Verbindungen Das SoundGate kann mit bis zu 8 Geräten gleich- zeitig verbunden werden, es kann jedoch nur je- weils ein Audiosignal übertragen werden. Bei über- schreiten der maximalen Anzahl der Verbindungen, wird die älteste Verbindung überschrieben.
Ihres Mobiltelefons oder einer anderen Audio- quelle, um eine Verbindung manuell herzustellen. Verlassen der Bluetooth -Reichweite ® Sollte sich das SoundGate ausserhalb der Blue- tooth -Reichweite Ihres Mobiltelefons befinden, ® wird die Verbindung unterbrochen. Die Verbindung baut sich jedoch erneut auf, sobald sich die beiden Geräte wieder innerhalb der Reichweite befinden.
Seite 30
Telefonates unterbrochen, wird das Gespräch beendet oder vom SoundGate auf das Mobiltelefon umgeleitet. Bricht die Bluetooth -Verbindung zu ® einer Audioquelle während des Audio-Streaming ab, wird die Audioübertragung unterbrochen und muss erneut gestartet werden, sobald sich die Geräte in Bluetooth -Reichweite befinden.
Verwendung mit einem Mobiltelefon Ihre Hörsysteme und das SoundGate arbeiten wie Bluetooth ® -Funkkopfhörer zusammen. Wenn Sie zwei Hörsysteme tragen, hören Sie das Telefonge- spräch auf beiden Ohren. In lauten Umgebungen kann es notwendig sein, das SoundGate Mikrofon etwas näher an den Mund zu halten.
Seite 32
Um das Gespräch zu beenden, Beenden drücken Sie einmal kurz die Telefon- eines taste. Das grüne Licht erlischt. Telefonates Tätigen Sie einen Anruf wie gewohnt Jemanden anrufen über Ihr Mobiltelefon und sprechen Sie in das SoundGate Mikrofon. Drü- cken Sie nicht die Telefontaste.
Seite 33
Sind Ihre Hörsystem-Mikrofone ein- geschaltet, können Sie neben dem gestreamten Audiosignal zusätzlich auch Ihr Umfeld hören. Optional Wenn Sie das SoundGate ein paar Stunden lang nicht verwenden wollen, sollten Sie die Bluetooth ® Funktion ausschalten (2 Sekunden lang drücken). So können Sie die Lebensdauer des Akkus verlän-...
Seite 34
Konnte die Verbindung hergestellt werden, sollte im Display des Mobiltelefons ein Symbol anzeigen, dass ein Kopfhörer mit dem Telefon verbunden ist, und dass das Telefon nur via SoundGate verwen- det werden kann. Verschiedene Telefone können bei der Verwen- dung mit SoundGate ein unterschiedliches Verhal- ten zeigen.
• durch eine Kabelverbindung mit Klinkenstecker • durch eine kabellose Verbindung via Bluetooth ® Audiosignale können nur dann drahtlos empfangen werden, wenn sich das SoundGate in der Funk- reichweite Ihrer Hörsysteme befindet. Verwenden Sie immer die Umhängekordel mit der eingebauten Antenne. Das Audio-Streaming kann unabhängig vom Programm aktiviert werden, welches Sie für...
Seite 36
Verbinden mit einer kabelgebundenen Audioquelle Verwenden Sie das Audiokabel und verbinden Sie den grösseren Stecker mit der Audioquelle (z. B. MP3-Player, usw.) und den kleineren Stecker, wie abgebildet mit der Buchse an der Unterseite Ihres SoundGates. Verbinden mit einer Bluetooth -Audioquelle ®...
Seite 37
® Ihres SoundGate. • Schalten Sie nun das Bluetooth -fähige Audio- ® gerät ein. • SoundGate und Audiogerät müssen sich inner- halb der Bluetooth -Reichweite befinden. ® • Drücken Sie die Audiotaste, um das Audio- Streaming zu starten. • Wenn mehrere Bluetooth -Audioquellen vorhan- ®...
Seite 38
Musik-/Audiotaste Die Tabelle zeigt, wie Sie SoundGate für die ver- schiedenen Arten der Audioübertragung nutzen können. Drücken Sie die Audiotaste zur Starten der Musik-/ Musikübertragung. Der orange Ring um die Audiotaste beginnt zu Audio- übertragung leuchten, sobald die Musikübertra- gung startet.
Seite 39
Wenn Sie das SoundGate ein paar Optional Stunden lang nicht verwenden wollen, sollten Sie die Bluetooth ® Funktion ausschalten (2 Sekunden lang drücken). So können Sie die Lebensdauer des Akkus verlän- gern. Laden Sie das SoundGate auf, wenn es nicht in Benutzung ist.
Zurücksetzen des SoundGate (Reset) Sollte das SoundGate einmal funktionslos in einem Modus stehen bleiben, können Sie das Gerät zurücksetzen und damit wieder aktivieren. Um ein Reset durchzuführen, halten Sie die Telefontaste für 10 Sekunden gedrückt. Alle Bedienelemente zeigen durch kurzes Aufleuchten an, dass der Reset durchgeführt wurde.
Verwendung als Fernbedienung Das SoundGate kann als Fernbedienung für die Hörsysteme verwendet werden. Es dient zum Regeln der Lautstärke (nach oben und nach unten) und zum Auswählen der Programme (vorwärts und rückwärts). Durch kurzes Drücken kann die Ändern der Lautstärke Lautstärke in den Hörsystemen...
Optische Anzeigen Die folgende Tabelle gibt Ihnen eine Kurzübersicht über die Anzeigen Ihres SoundGate. Anzeige Status Wann? GRÜN blinkend Telefon klingelt Telefon GRÜN permanent Anruf angenommen Leuchtet nicht Kein Anruf Audio ORANGE Streaming aktiv permanent Leuchtet nicht Streaming aus ORANGE blinkend...
Seite 43
Warum? SoundGate ist mit Mobiltelefon gepairt und verbunden Audioverbindung besteht per Kabel oder via Bluetooth ® Audioverbindung wurde per Kabel hergestellt Pairing ist aktiviert...
Seite 44
Anzeige Status Wann? Akku ROT permanent Akku schwach schwach ROT blinkend Akku sehr schwach Akku GRÜN blinkend Akku lädt ladend GRÜN permanent Akku voll geladen Hinter- Permanent für Taste gedrückt 10 Sekunden grund- beleuch- Blinkt 5 x pro Taste gedrückt tung Sekunde...
Seite 45
Warum? Noch ca. 20 Minuten Akkulaufzeit Noch ca. 5 Minuten Akkulaufzeit SoundGate wird über USB-Ladekabel aufgeladen Tastensperre aus Tastensperre ein...
Pflege Ihr SoundGate benötigt ab und an ein wenig Pflege. Wischen Sie das Gerät mit einem trockenen oder nur leicht angefeuchteten Tuch regelmässig ab. Die Mikrofonöffnung und die Buchsen der Stecker müssen frei von Schmutz und Fremdkörpern sein. Verwenden Sie zur Reinigung dieser Stellen die kleine Reinigungsbürste, die Sie mit Ihren Hörsys-...
Seite 47
Ihr SoundGate darf nie extremer Hitze, wie sie z. B. im Inneren eines in der Sonne geparkten Autos entsteht, ausgesetzt werden. Vermeiden Sie Nässe, wie z. B. Dampfbäder, Duschen oder starken Regen. Trocknen Sie Ihr SoundGate niemals in einer Mikro- welle oder in einem Ofen.
Fehlersuche Pairing Mögliche Ursache Mein SoundGate Die SoundGate Tastensperre ist lässt sich nicht in aktiv. den Bluetooth ® Pairing Modus bringen Der SoundGate-Akku ist leer. Mein Telefon findet SoundGate befindet sich aus- das SoundGate serhalb der Reichweite Ihres nicht Telefons.
Seite 49
Laden Sie den Akku auf. Wiederholen Sie den Versuch erneut. Bringen Sie die beiden Geräte näher aneinander und starten Sie das Pairing erneut. Schalten Sie vor dem erneuten Verbinden alle Bluetooth -Geräte ab, die Sie zuvor mit SoundGate ® verbunden haben.
Seite 50
Pairing Mögliche Ursache Pairing war nicht Das SoundGate befindet sich erfolgreich nicht im Pairing-Modus, wenn Ihr Telefon versucht, eine Verbindung aufzubauen. Es wurde ein falsches Passwort eingegeben.
Seite 51
Lösung Der SoundGate Pairing-Modus ist jeweils für 120 Sekunden aktiv. Sollte das Pairing in dieser Zeit nicht abgeschlos- sen sein, versuchen Sie es erneut. Wiederholen Sie den Pairing-Prozess und stellen Sie sicher, dass Sie das Passwort: 0000 (vier Nul- len) korrekt eingeben.
Seite 52
Telefon Mögliche Ursache Die Telefontaste Bluetooth ist entweder im ® blinkt nicht, wenn SoundGate oder im Telefon das Telefon läutet. ausgeschaltet. Die Hörsysteme melden ebenfalls SoundGate und Telefon haben keinen Anruf Ihre Bluetooth -Verbindung ® verloren. Das SoundGate wurde nicht...
Seite 53
Ihrem Telefon und ® am SoundGate aus. Eine Wiederverbindung wird hergestellt, wenn Sie Bluetooth ® zuerst an Ihrem Telefon und erst dann an Ihrem SoundGate akti- vieren. 3) Wählen Sie im Bluetooth -Menü Ihres Telefons ® das SoundGate als “Aktives Gerät“ aus.
Seite 54
Telefon Mögliche Ursache Die Telefontaste Der SoundGate-Akku ist leer. blinkt nicht, wenn das Telefon läutet Die Bluetooth -Verbindung zwi- ® und die Hörsyste- schen SoundGate und Ihrem me melden keinen Mobiltelefon ist instabil. Anruf Die Telefontaste SoundGate ist ausserhalb der blinkt bei einem Hörsystem-Reichweite.
Seite 55
Lösung Laden Sie den Akku. Bernafon kann die Kompatibilität nicht mit allen auf dem Markt befindlichen Bluetooth -Produkten ga- ® rantieren. Wenn beide Geräte Bluetooth -zertifiziert ® sind, sollte die Verbindung funktionieren, jedoch besteht keine hundertprozentige Garantie. Achten Sie darauf, dass der Abstand zwischen SoundGate und Hörsystem 50 cm nicht überschrei-...
Seite 56
Telefon Mögliche Ursache Mein Gesprächs- Das SoundGate Mikrofon kann partner hat Schwie- Ihre Stimme nicht klar aufneh- rigkeiten, mich am men. Telefon zu verste- Ich habe in lauter Die Umgebungslautstärke stört Umgebung Schwie- das Sprachverstehen. rigkeiten, meinen Gesprächspartner am Telefon zu ver-...
Seite 57
Lösung Sprechen Sie direkt in das Mikrofon. Achten Sie darauf, dass SoundGate während eines Gesprä- ches nicht an Ihrer Kleidung reibt. Schalten Sie die Mikrofone der Hörsysteme aus, indem Sie die Lautstärke-/Programmtaste für 2 bis 3 Sekunden nach oben oder unten drücken.
Seite 58
Audiosignal Mögliche Ursache per Kabel Audiosignal ist nicht Das Audiogerät muss einge- in den Hörsystemen schaltet sein. hörbar Die Lautstärke ist zu Die Lautstärke muss am Audio- niedrig oder zu hoch gerät eingestellt werden.
Seite 59
Lösung Stellen Sie sicher, dass das Audiogerät einge- schaltet und aktiv ist. Stellen Sie die Lautstärke am Audiogerät so ein, dass diese über das SoundGate angenehm klingt.
Seite 60
Laden des Akkus Mögliche Ursache SoundGate funktio- Der SoundGate Akku ist voll- niert während des ständig entleert. Ladens nicht Sonstiges Mögliche Ursache Wenn ich eine Taste Die Tastensperre ist aktiviert, des SoundGates um eine unbeabsichtigtes drücke, passiert Bedienung zu verhindern.
Seite 61
Lösung Laden Sie Ihr SoundGate für mindestens 20 Minu- ten, bevor Sie dieses verwenden. Für eine optimale Lebensdauer vermeiden Sie ein vollständiges Entleeren des Akkus. Lösung Entriegeln Sie die Tastensperre am Kopf des SoundGates. Sobald die Tastensperre GRÜN an- zeigt, können Sie die Tasten wieder bedienen.
Garantie Für das Bernafon SoundGate gilt eine begrenzte Herstellergarantie auf Material- und Verarbeitungs- fehler. Diese Garantie bezieht sich nur auf das SoundGate und nicht auf Zubehör wie Ladegerät, Kabel usw. Die Garantie erlischt bei Defekten, die auf unsach- gemässen Gebrauch oder mutwillige Zerstörung zurückzuführen sind.
Sicherheitsbestimmungen und Warnhinweise • Das SoundGate ist kein Spielzeug und darf nicht in Reichweite von Kindern und Kleinkindern gelangen. • SoundGate sollte nicht in einem Flugzeug ver- wendet werden, ausser es wurde ausdrücklich durch das Flugpersonal erlaubt. • SoundGate sollte nicht in explosionsgefährdeten Räumen, wie z.
Seite 64
Fällen empfehlen wir das Gerät ausschliesslich als Fernbedienung aus Ihrer Hosentasche oder Hand- tasche zu verwenden. • Die Sicherheit des SoundGate ist bei der Verwen- dung der Audiokabel von den extern angeschlos- senen Audiogeräten abhängig. Verbinden Sie das Audiokabel nur mit netzbetriebenen Geräten, welche die Vorgaben der IEC-60065, IEC-60601 oder vergleichbarer Standards erfüllen.
Seite 65
Die abgegebene Energie des SoundGate liegt weit unter den international zulässigen Maximalwerten, die für den menschlichen Körper zulässig sind. Die Strahlung des SoundGate liegt im Vergleich zu den elektromagnetischen Feldern, die von Haarföhnen oder Elektrorasierern abgegeben werden, niedriger. SoundGate entspricht in seiner elektromagneti-...
Benutzerinformationen zu den Funkverbindungen des Gerätes Bernafon AG SoundGate 1.4 FCC ID U6XSGATE2 7031A-SGATE2 Übereinstimmungserklärung: Dieses Gerät entspricht den Anforderungen von Teil 15 der FCC-Bestimmungen sowie RSS-210 der Kanadischen Industrie. Für den Betrieb gelten die folgenden zwei Bedingungen: 1. Dieses Gerät darf keine schädlichen Störungen verursachen und, 2.
Seite 67
Empfangsgerät verbunden ist. • Einen Händler oder erfahrenen Rundfunk-/Fern- sehtechniker zu Rate ziehen. Achtung: Änderungen und Modifikationen die nicht ausdrücklich von der Bernafon AG genehmigt wur- den, können dazu führen, dass dem Benutzer der Betrieb der Geräte untersagt wird.
Konformitätserklärung Dieses medizinische Gerät der Klasse I entspricht den grundsätzlichen EU-Richtlinien der 93/42/EWG für Medizinprodukte. Das Funkteil dieses Gerätes ist in Übereinstimmung mit den grundlegenden Anforderungen der Richtlinie 1999/5/EG (R&TTE) des Europäischen Parlaments über Funkanlagen und Telekommunikationseinrichtungen. Es arbeitet als induktive Anwendung in einem, gemäss der Entscheidung 2008/432/EC der Kom- mission zugelassenen Frequenzband.
Vermeidung von Abfall von elektrischen und elektronischen Geräten (WEEE) Dieses Gerät enthält elektronische Komponenten. Daher gilt die Richtlinie 2002/96/EC für verbrauch- te elektrische und elektronische Produkte. Dieses Gerät wurde nach Inkrafttreten dieser Richtlinie auf den Markt gebracht. Dies wird mit folgendem Zeichen bestätigt:...
Seite 71
< > 8,15 mm Placeholder for FSC logo < 15 mm >...
Seite 72
Hersteller Bernafon AG Deutschland Morgenstrasse 131 Bernafon Hörgeräte GmbH Nunsdorfer Ring 14 3018 Bern Schweiz 12277 Berlin Telefon +41 31 998 15 15 Telefon +49 30 723937-0 Telefax +41 31 998 15 90 Fax +49 30 723937-19 www.bernafon.com Für weitere Informationen zum Thema Hören und Hörverlust...
