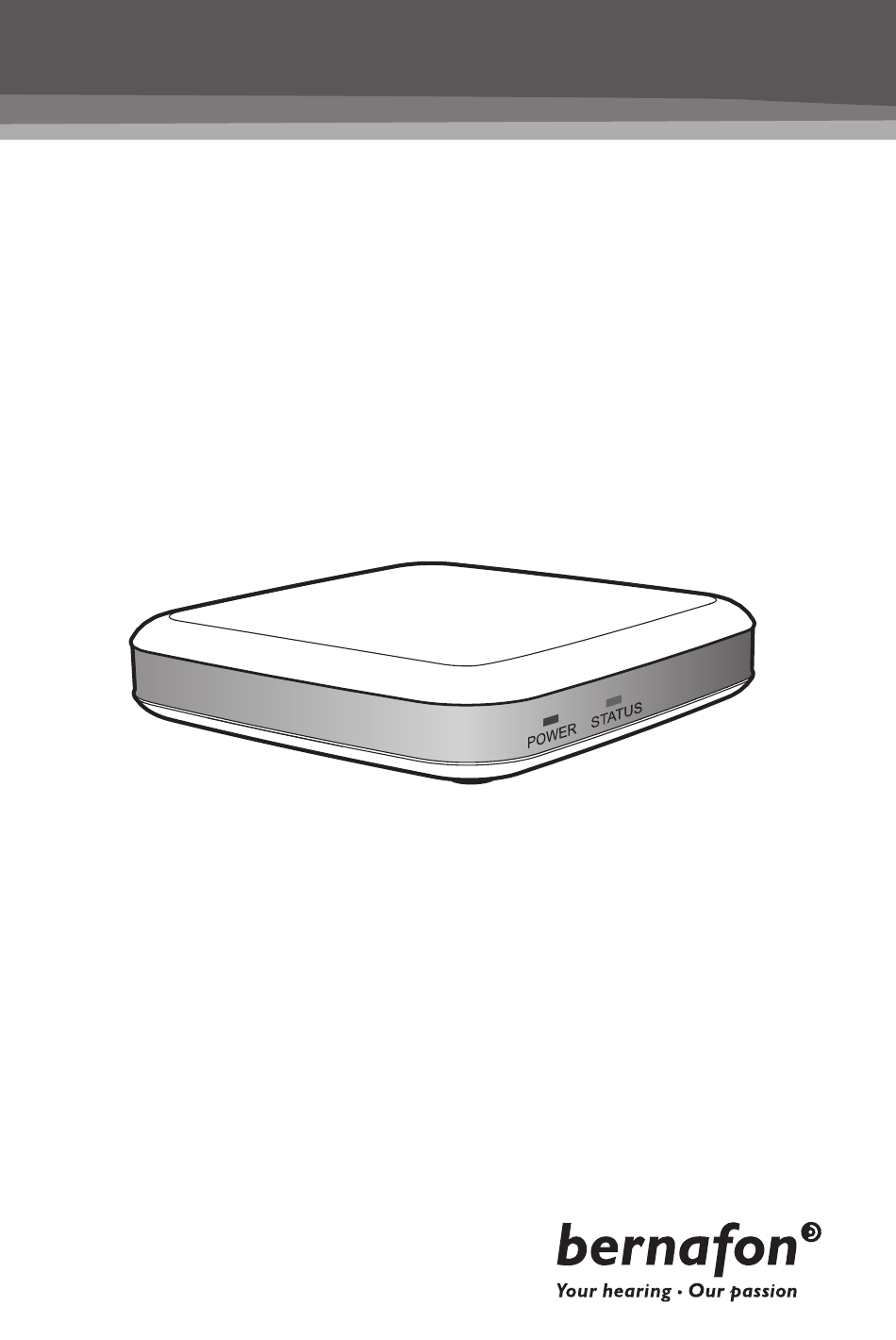

- Seite 1 INSTALLATIONS ANLEITUNG TVAdapter...
-
Seite 3: Inhaltsverzeichnis
Inhalt Ziel dieses Leitfades TV-Adapter Übersicht Verbindung mit dem Stromnetz Verbindung mit TV Optionaler Adapter zur Verbindung mit TV Vorbereitung des SoundGate für TV-Empfang Verwendung des SoundGate und Hilfe Sicherheitsbestimmungen und Warnhinweise Internationale Garantie Sicherheitshinweise... -
Seite 4: Ziel Dieses Leitfades
Ziel dieses Leitfades Dieser Leitfaden führt Sie einfach durch die Installation des TV-Adapters. Sobald die Installation einmal erfolgreich ab- geschlossen wurde, wird der Leitfaden nicht mehr benötigt. Bevor Ihr Bluetooth ® -fähiges Gerät den TV-Ton empfangen kann, muss der TV-Adapter mit dem Fernseher und dem Stromnetz verbunden werden. -
Seite 5: Tv-Adapter Übersicht
TVAdapter Übersicht Rückansicht TV Verbindung (Audiokabel) Stromanschluss Vorderansicht Statusanzeige Betriebsanzeige Anzeige Bedeutung Anzeige Bedeutung leuchtet Mit dem leuchtet Gerät ein- dauerhaft SoundGate dauerhaft geschaltet ver bunden und leuchtet Gerät aus- überträgt den nicht geschaltet TV Ton leuchtet Stand-by nicht blinkt Pairing... -
Seite 6: Verbindung Mit Dem Stromnetz
Verbindung mit dem Stromnetz Beginnen Sie die Installation, indem Sie das Netzteil mit dem TV-Adapter verbinden. Verwenden Sie das Netzteil aus dem Fach Nr. 1 • Stecken Sie das Netzteil in die Steckdose. • Verbinden Sie das Netzkabel mit dem Stromanschluss des TV-Adapters (A). -
Seite 7: Verbindung Mit Tv
Verbindung mit TV Verbinden des TV-Adapter mit dem Fernseher. Verwenden Sie das Audiokabel aus dem Fach Nr. 2. • Verbinden Sie den schwarzen Stecker des Audiokabels mit der Buchse B. • Verbinden Sie den roten und weissen Chinch-Stecker mit dem «AUDIO OUT» Anschluss des Fernsehers. (Dieser wird meist mit «L –... -
Seite 8: Optionaler Adapter Zur Verbindung Mit Tv
Optionaler Adapter zur Verbindung mit TV Option 1: SCART Verbindung Falls Sie einen Adapter für die Verbindung des Audiokabels mit dem Fernseher benötigen finden Sie diesen in Fach Nr. 3. Für eine SCART Verbindung verwenden Sie den SCART Adapter. • Verbinden Sie das Audiokabel mit dem roten und weissen Anschluss des SCART Adapters und stecken diesen in den SCART Anschluss des Fernsehers. - Seite 9 Optionaler Adapter zur Verbindung mit TV Option 2: Kopfhörerverbindung Kopfhörerverbindung über den Klinke/Chinch Adapter. • Verbinden Sie das Audiokabel mit dem Klinke/Chinch Adapter und stecken Sie diesen in den Kopfhörerausgang des Fernsehers. Der Kopfhörerausgang sollte sich an der Front oder an der Seite Ihres Fernsehers befinden.
-
Seite 10: Vorbereitung Des Soundgate Für Tv-Empfang
Vor der erstmaligen Verwendung des SoundGate mit dem TV-Adapter, müssen die beiden Geräte miteinander gepairt werden (Pairing = Verbinden/Paaren). Pairing 1. Um TV-Adapter und SoundGate zu pairen, legen Sie die beiden Geräte in einem geringen Abstand (< 30 cm) nebeneinander. 2. Halten Sie die SoundGate Bluetooth -Taste ®... -
Seite 11: Verwendung Des Soundgate Und Hilfe
Verwendung des SoundGate und Hilfe Platzieren Sie den TV-Adapter an einem passenden Ort in der Nähe des Fernsehers. Zur Verwendung des SoundGate mit dem TV-Adapter befolgen Sie bitte die Hinweise in der SoundGate Bedienungsanleitung. Ausschalten des TV-Adapters Der Stromverbrauch des TV-Adapters ist vernachlässigbar. -
Seite 12: Sicherheitsbestimmungen Und Warnhinweise
Sicherheitsbestimmungen und Warnhinweise Die abgegebene Energie des TV-Adapters liegt weit unter den international zulässigen Maximalwerten, die für den menschlichen Körper zulässig sind. Dieses Gerät entspricht den Anforderungen von Teil 15 der Kanadischen FCC-Bestimmungen. Für den Betrieb gelten die folgenden zwei Bedingungen: 1. - Seite 13 Hinweis: Dieses Gerät wurde getestet und entspricht den Bestimmungen für ein digitales Gerät der Klasse B gemäss Teil 15 der FCC-Bestimmungen. Diese Grenzwerte bieten angemessenen Schutz vor schädlichen Störungen beim Be- trieb des Geräts in Wohngebieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und strahlt diese ab.
- Seite 14 Dieser TV-Adapter ist in Übereinstimmung mit den grundle- genden Anforderungen der Richtlinie 1999/5/EG. Die Konformitätserklärung ist erhältlich bei: 0678 Bernafon AG Morgenstrasse 131 3018 Bern Schweiz www.bernafon.com Verwenden Sie ausschliesslich das Original-Netzteil das mit Ihrem TV-Adapter mitgeliefert wurde.
-
Seite 15: Internationale Garantie
Internationale Garantie Für Ihren TV-Adapter gilt eine begrenzte Herstellergarantie auf Material- und Verarbeitungsfehler. Diese Garantie bezieht sich nur auf den TV-Adapter und nicht auf Zubehör wie Netzteil, Kabel usw. Die Garantie erlischt bei Defekten, die auf unsachgemässen Gebrauch oder mutwillige Zerstörung zurückzuführen sind. -
Seite 16: Sicherheitshinweise
Sicherheitshinweise Der TV-Adapter ist kein Spielzeug und darf daher nicht in die Reichweite von Kindern oder anderen Personen gelangen, die Kleinteile verschlucken könnten oder sich in anderer Art verletzen könnten. Besondere Aufmerksamkeit sollte für Kleinteile gelten, um Kinder vor dem Verschlucken oder Er sticken zu bewahren. - Seite 17 Notizen...
- Seite 18 Notizen...
- Seite 20 Vertrieb: Bernafon AG Deutschland Bernafon Hörgeräte GmbH Morgenstrasse 131 3018 Bern Nunsdorfer Ring 14 Schweiz 12277 Berlin Telefon +41 31 998 15 15 Telefon +49 30 723937-0 Fax +49 30 723937-19 Telefax +41 31 998 15 90 www.bernafon.com www.bernafon.de www.hear-it.org Für weitere Informationen zum...
