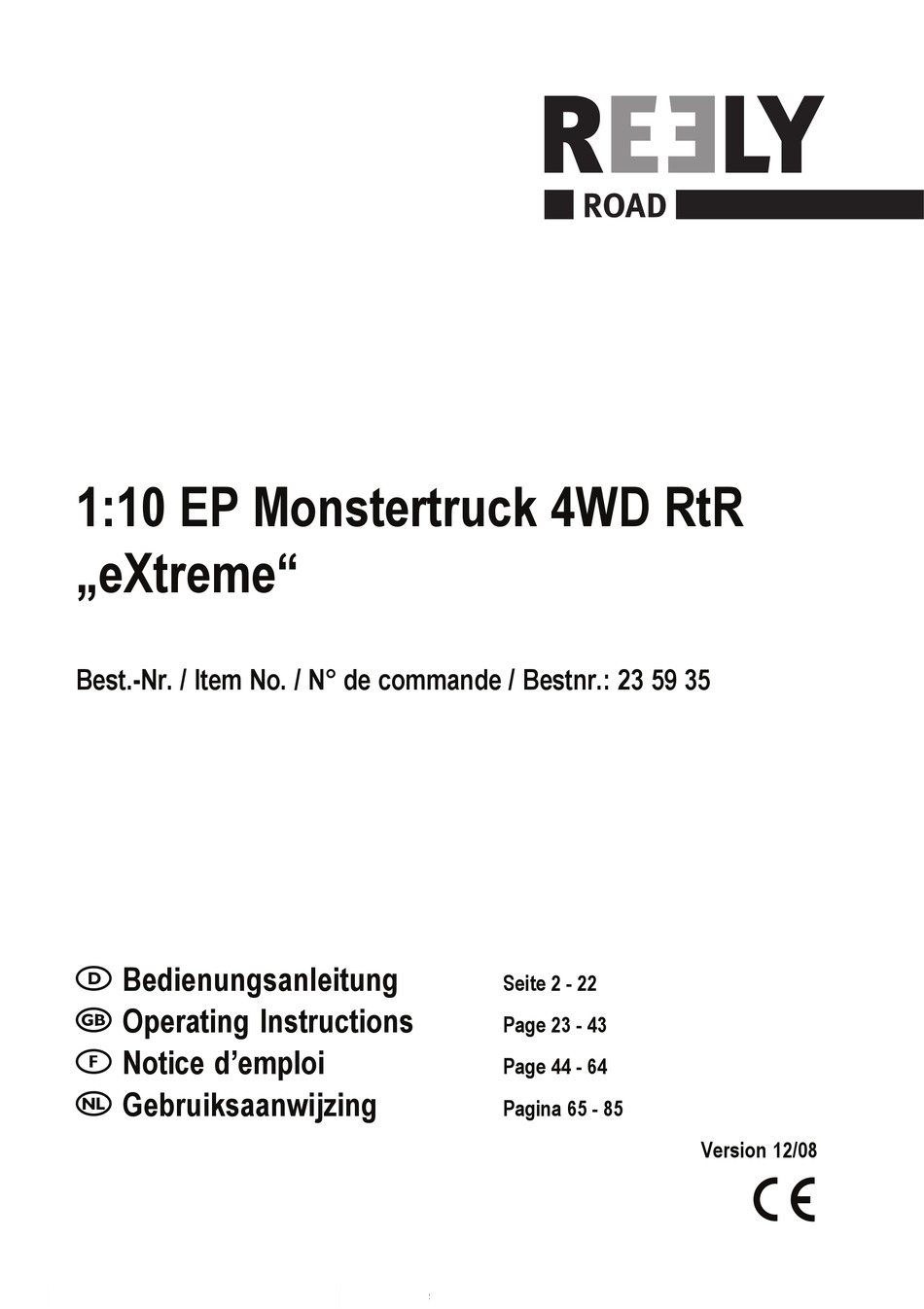

- Seite 1 1:10 EP Monstertruck 4WD RtR „eXtreme“ Best.-Nr. / Item No. / N° de commande / Bestnr.: 23 59 35 Bedienungsanleitung Seite 2 - 22 Operating Instructions Page 23 - 43 Notice d’emploi Page 44 - 64 Gebruiksaanwijzing...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................ 3 Bestimmungsgemäße Verwendung ........................ 4 Lieferumfang ..............................4 Symbol-Erklärung ............................4 Sicherheitshinweise ............................5 a) Allgemein ..............................5 b) Betrieb ................................ 5 Batterie- und Akku-Hinweise ........................... 7 Bedienelemente des Senders ......................... 8 Akkupack aufladen ............................10 Inbetriebnahme ............................... -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Das Produkt ist EMV-geprüft und erfüllt somit die Anforderungen der geltenden europäischen und nationa- len Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind beim Her- steller hinterlegt. -
Seite 4: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um ein allradangetriebenes Modellfahrzeug, das über die mitgelieferte Fern- steueranlage drahtlos per Funk gesteuert werden kann. Das Chassis ist fahrfertig aufgebaut und die Karosserie ist lackiert. Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet. Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung. -
Seite 5: Sicherheitshinweise
5. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, er- lischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. - Seite 6 Stellen Sie dann die Trimmung entsprechend ein, so dass sich beim vollständigen Loslassen des Hebels für Vor- wärts-/Rückwärtsfahrt der Motor nicht mehr dreht bzw. die Lenkung gerade steht (eine genaue Einstellung für Geradeausfahrt kann später während der Fahrt erfolgen). • Schalten Sie bei der Inbetriebnahme immer zuerst den Sender ein. Erst danach darf der Akkupack des Fahrzeugs mit dem Fahrtregler/Empfänger verbunden und das Modell eingeschaltet werden.
-
Seite 7: Batterie- Und Akkuhinweise
6. Batterie- und Akkuhinweise • Batterien/Akkus gehören nicht in Kinderhände. • Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf! •... -
Seite 8: Bedienelemente Des Senders
7. Bedienelemente des Senders 1 Teleskopantenne Für den Transport kann die Teleskopantenne bei Be- darf herausgeschraubt werden. 2 Öse für Tragegurt 3 Schiebeschalter für CH1/Reverse (Lenkung) Wenn die Lenkung genau umgekehrt zur Drehrichtung des Drehrads (8) reagiert, kann mit diesem Schiebe- schalter die Drehrichtung umgekehrt werden. - Seite 9 10 Trimmregler für Neutralstellung für den Antrieb Damit das Fahrzeug beim Loslassen des Hebels (13) stehen bleibt, kann die Neutralstellung mit diesem Trimm- regler genau eingestellt werden. 11 EPA-Einstellung für Lenkung und Antrieb (4 kleine Drehregler) Drehregler “EPA-ST (Left)” und “EPA-ST (Right)”: Mit diesen zwei Drehreglern wird der Lenkeinschlag nach links und rechts begrenzt.
-
Seite 10: Akkupack Aufladen
8. Akkupack aufladen Bitte beachten Sie: Im Lieferumfang ist kein Akkupack für das Fahrzeug enthalten, dieser muss getrennt bestellt werden. Der Akkupack ist bei Lieferung in der Regel leer und muss aufgeladen werden. Bevor ein Akkupack seine maximale Leistung bringt, sind mehrere vollständige Entlade- und Lade- zyklen erforderlich. -
Seite 11: Inbetriebnahme
9. Inbetriebnahme a) Abnehmen der Karosserie Die Karosserie wird mit 4 Halteklammern gesichert, die aus den Haltebolzen herausgezogen werden müssen. An- schließend kann die Karosserie nach oben abgehoben werden. b) Antennenkabel des Empfängers verlegen Bei Lieferung des Fahrzeugs ist das Antennenkabel des Empfängers in der Regel aufgerollt. Wickeln Sie das An- tennenkabel vollständig ab und glätten Sie es vorsichtig. -
Seite 12: Sender Einschalten
e) Sender einschalten Bevor der Akkupack im Fahrzeug mit dem Fahrtregler verbunden werden darf, ist immer zuerst der Sender einzu- schalten. Kontrollieren Sie die Anzeige der LEDs, ob die eingelegten Batterien/Akkus noch ausreichend voll sind. • Wenn alle 3 Alle 3 LEDs leuchten, so sind die Batterien bzw. Akkus voll. •... -
Seite 13: Antriebs- Und Lenkfunktionen Prüfen
h) Antriebs- und Lenkfunktionen prüfen Prüfen Sie vor jeder Fahrt, ob die Einstellungen am Sender korrekt sind und ob das Fahrzeug entsprechend den Steuerbefehlen am Sender richtig reagiert. • Stellen Sie die Trimmung für den Antrieb (siehe Kapitel 7, Pos. 10) so ein, dass sich der Antrieb nicht bewegt, wenn der Hebels (13) losgelassen wird. -
Seite 14: Steuern Des Fahrzeugs
j) Steuern des Fahrzeugs Bedienen Sie den Hebel (13) für die Fahrfunktion nur sehr vorsichtig und fahren Sie zu Beginn nicht zu schnell, bis Sie sich mit der Reaktion des Fahrzeugs auf die Bedienung vertraut gemacht haben. Machen Sie keine schnellen und ruckartigen Bewegungen am Hebel (13) oder Drehrad (8). Sollte das Fahrzeug die Tendenz aufweisen, nach links oder rechts zu ziehen, so stellen Sie am Sender die Trimmung für die Lenkung entsprechend ein (siehe Kapitel 7, Pos. -
Seite 15: Fahrt Beenden
k) Fahrt beenden Um das Fahren zu beenden, gehen Sie wie folgt vor: • Lassen Sie das Fahrzeug ausrollen. • Nachdem das Fahrzeug still steht, nehmen Sie die Karosserie ab und schalten Sie das Fahrzeug aus (Ein-/Aus- schalter direkt neben dem Fahrtregler). Fassen Sie dabei nicht in die Räder oder den Antrieb und bewegen Sie auf keinen Fall den Bedienhebel für die Fahrfunktion am Sender! •... -
Seite 16: Einstellmöglichkeiten Am Fahrzeug
10. Einstellmöglichkeiten am Fahrzeug Nachdem Sie sich mit den Fahreigenschaften des Modells vertraut gemacht haben, besteht die Möglichkeit, die Laufeigenschaften des Modells zu optimieren. Die Erläuterung der Zusammenhänge zwischen Chassis-Setupeinstellungen und Fahrverhalten sind jedoch sehr komplex und würden den Rahmen dieser Anleitung sprengen. Aus diesem Grund können hier nur die zur Verfügung stehenden Einstellmöglichkeiten aufgezeigt werden. -
Seite 17: B) Hinterachse
b) Hinterachse • Die Stoßdämpfer können an den oberen (A) und unteren (B) Aufnahmepunkten an verschiedenen Positionen mon- tiert werden. • Der Stoßdämpfer selbst kann durch das Einfügen von Clipsen (im Lieferumfang) in seiner Dämpfung verstellt wer- den bzw. es kann der Federweg begrenzt werden. •... -
Seite 18: Reinigung Und Wartung
11. Reinigung und Wartung a) Allgemein Vor einer Reinigung oder Wartung ist das Fahrzeug auszuschalten und der Akkupack vom Fahrregler vollständig zu trennen. Falls Sie vorher mit dem Fahrzeug gefahren sind, lassen Sie alle Teile (z.B. Motor, Fahrtregler usw.) zuerst vollständig abkühlen. Reinigen Sie das ganze Fahrzeug nach dem Fahren von Staub und Schmutz, verwenden Sie z.B. -
Seite 19: Einstellen Des Zahnflankenspiels
b) Einstellen des Zahnflankenspiels Kontrollieren Sie in regelmäßigen Abständen das Zahnflankenspiel. Spätestens beim Austausch des Elektromotors, des Motorritzels oder beim Erneuern des Hauptzahnrades muss das Zahnflankenspiel eingestellt werden. Lösen Sie dazu die beiden Befestigungsschrauben des Elektromotors soweit, dass Sie den Motor mit sanftem Druck in Richtung Hauptzahnrad verschieben können. -
Seite 20: Entsorgung
12. Entsorgung a) Allgemein Elektrische und elektronische Geräte dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vor- schriften. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batteri- en und Akkus verpflichtet;... -
Seite 21: Behebung Von Störungen
13. Behebung von Störungen Auch wenn das Modell nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen kön- nen. Problem Abhilfe Das Modell reagiert nicht •... -
Seite 22: Technische Daten
14. Technische Daten a) Fahrzeug Maßstab: ........... 1:10 Betriebsspannung: ........Akkupack mit 2x5 Zellen (12V) Antrieb: ............. Elektromotor Typ 560 Allrad-Antrieb über Kardanwelle Kugelgelagerter Antrieb Differenzial in Vorder- und Hinterachse Federung: ..........Einzelradaufhängung, mit je 2 Stoßdämpfern Abmessungen (L x B x H): ....... Ca. 415 x 310 x 200mm Reifen-Abmessungen (B x Ø): .... -
Seite 88: Legal Notice
Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
