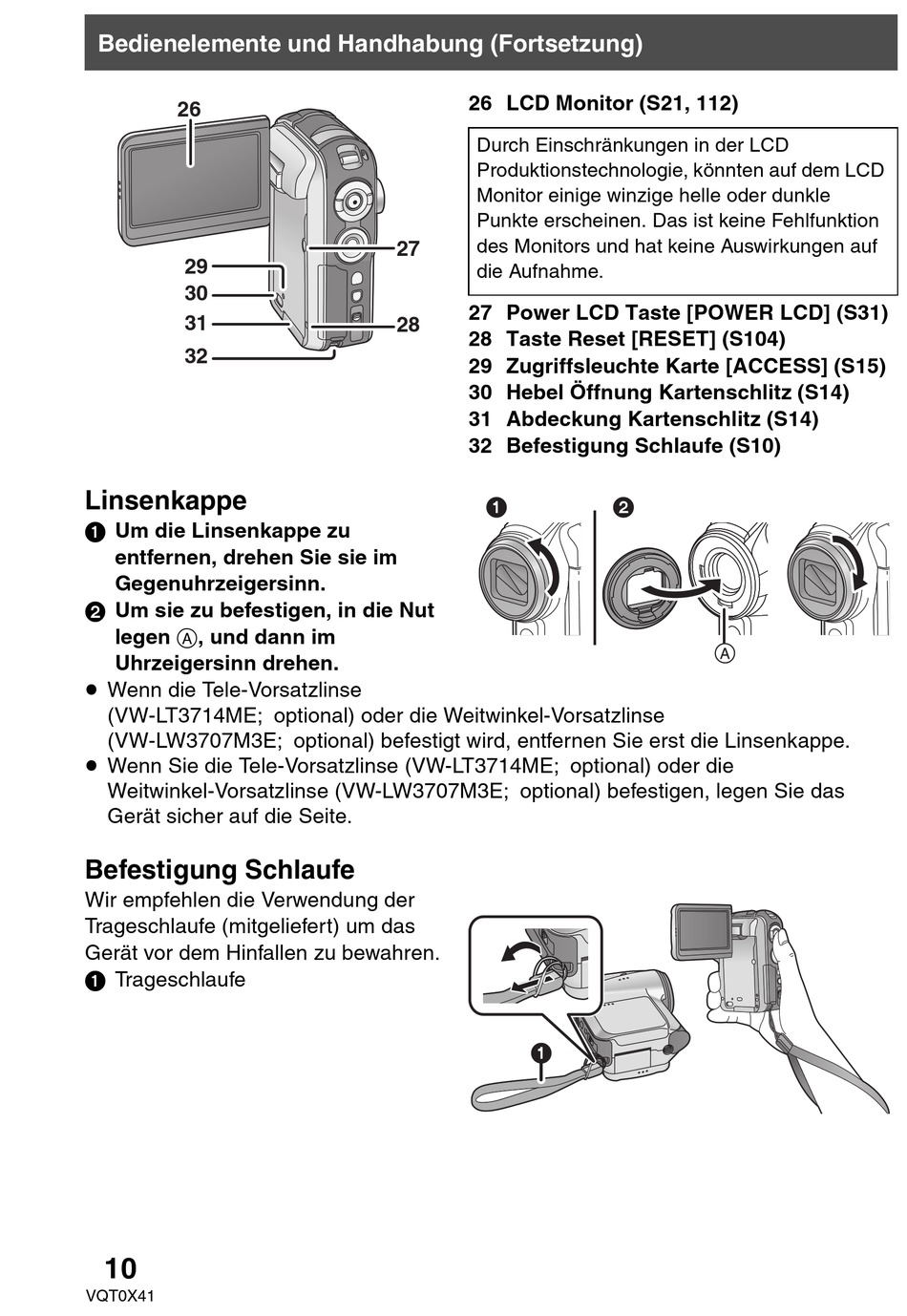

Bedienelemente und Handhabung (Fortsetzung)
26
29
30
31
32
Linsenkappe
1 Um die Linsenkappe zu
entfernen, drehen Sie sie im
Gegenuhrzeigersinn.
2 Um sie zu befestigen, in die Nut
legen A, und dann im
Uhrzeigersinn drehen.
≥ Wenn die Tele-Vorsatzlinse
(VW-LT3714ME; optional) oder die Weitwinkel-Vorsatzlinse
(VW-LW3707M3E; optional) befestigt wird, entfernen Sie erst die Linsenkappe.
≥ Wenn Sie die Tele-Vorsatzlinse (VW-LT3714ME; optional) oder die
Weitwinkel-Vorsatzlinse (VW-LW3707M3E; optional) befestigen, legen Sie das
Gerät sicher auf die Seite.

Befestigung Schlaufe

Wir empfehlen die Verwendung der
Trageschlaufe (mitgeliefert) um das
Gerät vor dem Hinfallen zu bewahren.
1 Trageschlaufe
10
VQT0X41
26 LCD Monitor (S21, 112)
Durch Einschränkungen in der LCD
Produktionstechnologie, könnten auf dem LCD
Monitor einige winzige helle oder dunkle
Punkte erscheinen. Das ist keine Fehlfunktion
des Monitors und hat keine Auswirkungen auf
27
die Aufnahme.
27 Power LCD Taste [POWER LCD] (S31)
28
28 Taste Reset [RESET] (S104)
29 Zugriffsleuchte Karte [ACCESS] (S15)
30 Hebel Öffnung Kartenschlitz (S14)
31 Abdeckung Kartenschlitz (S14)
32 Befestigung Schlaufe (S10)
1
1
2
