Kurz-Bedienungsanleitung

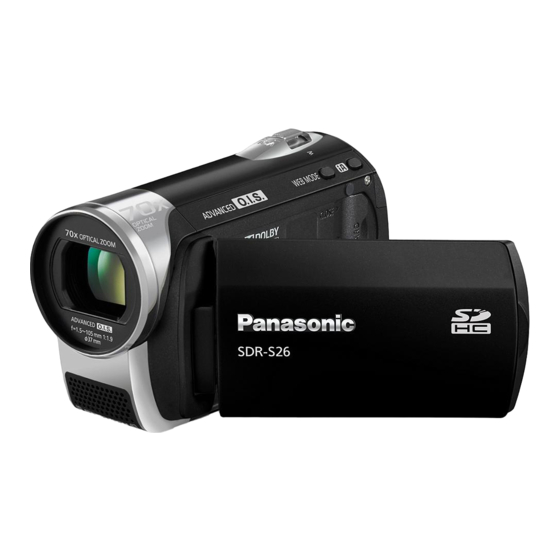

SD Camcorder
SDR-S26
Model No.
Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes vollständig durch.
Bitte beachten Sie auch die
vollständige
Bedienungsanleitung
(PDF-Format) auf der mitgelieferten CD-ROM.
Diese Bedienungsanleitung erklärt Funktionen für
fortgeschrittene Benutzer und enthält Hinweise zur
Fehlersuche.
LSQT1491 A
EG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic SDR-S26
Inhaltszusammenfassung für Panasonic SDR-S26
- Seite 1 Kurz-Bedienungsanleitung SD Camcorder SDR-S26 Model No. Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes vollständig durch. Bitte beachten Sie auch die vollständige Bedienungsanleitung (PDF-Format) auf der mitgelieferten CD-ROM. Diese Bedienungsanleitung erklärt Funktionen für fortgeschrittene Benutzer und enthält Hinweise zur Fehlersuche.
-
Seite 2: Informationen Zu Ihrer Sicherheit
Informationen zu Ihrer Sicherheit WARNUNG: Das Gerät sollte in der Nähe einer Netzsteckdose so aufgestellt werden, dass im ZUR REDUZIERUNG DER GEFAHR VON Störungsfall jederzeit ein unbehinderter BRAND, ELEKTRISCHEM SCHLAG UND Zugang zum Netzstecker gewährleistet ist. BESCHÄDIGUNG: Ein unbehinderter Zugang zum Netzstecker ≥... - Seite 3 ∫ Hinweise zum Gebrauch ∫ Benutzerinformation zur Sammlung und Entsorgung von veralteten Halten Sie die SD Camcorder möglichst fern Geräten und benutzten Batterien von elektromagnetischen Einrichtungen (beispielsweise Mikrowellen-Öfen, Diese Symbole auf den Produkten, Fernsehgeräten, Videospiel-Einrichtungen Verpackungen und/oder usw.). Begleitdokumenten bedeuten, dass benutzte elektrische und ≥...
-
Seite 4: Schadensersatz Hinsichtlich Des Aufgenommenen Inhaltes
∫ Schadensersatz hinsichtlich des ∫ Lizenzen aufgenommenen Inhaltes ≥ Das SDHC Logo ist ein Handelszeichen. ≥ U.S. Patent-Nr. 6.836.549, 6.381.747, Für den Verlust von aufgenommenen Daten 7.050.698, 6.516.132 und 5.583.936. aufgrund einer Fehlfunktion oder Beschädigung Die in diesem Produkt eingesetzte Copyright- dieses Gerätes, seines Zubehörs oder der Schutztechnologie ist durch US-Patente und Aufnahmemedien kann der Hersteller nicht... -
Seite 5: Inhaltsverzeichnis
Inhalt SD-Karten-Verwaltung Informationen zu Ihrer Sicherheit ....2 Zubehör ............6 [1] SD-Karten formatieren...... 28 Vorbereitung Sonstiges Vor der Inbetriebnahme Informationen in der Bedienungsanleitung [1] Teilebezeichnungen und (PDF-Format) ..........29 -handhabung........7 Technische Daten......... 30 [2] Stromversorgung ......10 Einlegen der Batterie ......10 Akku aufladen........ -
Seite 6: Zubehör
Zubehör Überprüfen Sie das im Lieferumfang enthaltene Optionales Zubehör Zubehör, bevor Sie dieses Gerät in Betrieb nehmen. Unter Umständen ist in manchen Ländern nicht Batteriesatz die gesamte Auswahl an Sonderzubehör VW-VBJ10 erhältlich. Akku (Lithium/VW-VBJ10) ≥ Im Lieferzustand ist der Akku nicht geladen. Weitwinkel-Vorsatzlinse (VW-W3707H) Laden Sie den Akku auf, bevor Sie das Gerät Filterset (VW-LF37WE) -
Seite 7: Vorbereitung
Vorbereitung Teilebezeichnungen und Vor der Inbetriebnahme -handhabung 9 10 11 12 13 LCD-Monitor-öffnen-Bereich LCD-Monitor Joystick Ziehen Sie den LCD-Monitor mit Ihren LCD-Monitor Fingern in Pfeilrichtung heraus. Aufgrund der Einschränkungen bei der LCD-Herstellungstechnologie können einige winzige helle oder dunkle Punkte auf dem LCD-Monitorbildschirm auftreten. Dies ist allerdings keine Fehlfunktion und hat keinerlei Auswirkung auf das aufgenommene Bild. -
Seite 8: Objektivdeckel Aufsetzen (Im Filterset Enthalten (Vw-Lf37We; Sonderzubehör))
Joystick Objektivdeckel aufsetzen Verwenden Sie den Joystick, um die (Im Filterset enthalten Aufnahmefunktionen und (VW-LF37WE; Sonderzubehör)) Wiedergabeoperationen zu wählen, und den ≥ Wenn Sie das Filterset (VW-LF37WE; Menü-Bildschirm zu bedienen. Sonderzubehör) verwenden, schützen Sie die Bewegen Sie den Joystick nach oben, unten, Linsenoberfläche mit dem Objektivdeckel, der links oder rechts, um eine Einstellung oder mit dem Filterset mitgeliefert wird. -
Seite 9: Stativaufnahme
26 Stativaufnahme 27 Akkufach-Abdeckung 28 Taste zum Öffnen der Akkufach- 19 Statusanzeige Abdeckung [PUSH/SLIDE OPEN] 20 Betriebsarten-Wahlschalter 21 Taste Aufnahme Start/Stop Stativaufnahme 22 Anschlussabdeckung Hierbei handelt es sich um eine Öffnung für 23 Audio-/Video-Ausgang [A/V] die Befestigung des Gerätes auf einem 24 Gleichspannungsanschluss [DC IN] optionalen Stativ. -
Seite 10: Stromversorgung
Unfälle, Schäden oder Ausfälle, die aus der Verwendung eines gefälschten Akkus resultieren. Um zu garantieren, dass nur sichere Produkte zum Einsatz kommen, empfehlen wir die Verwendung eines Original-Akkus von Panasonic. Einlegen der Batterie ¬ Drehen Sie den Modus-Wahlschalter auf OFF. -
Seite 11: Akku Aufladen
≥ Verwenden Sie das Netzkabel nicht mit anderen Geräten. Es ist nur für dieses Gerät vorgesehen. Verwenden Sie auch nicht die Netzkabel anderer Geräte für dieses Gerät. ≥ Wir empfehlen, Akkus von Panasonic zu verwenden (VW-VBJ10). ≥ Bei Einsatz anderer Akkus übernehmen wir keine Gewähr für die einwandfreie Qualität dieses Produkts. -
Seite 12: Anschluss An Eine Netzsteckdose
∫ Hinweise zu Fehlern beim Laden ∫ Anschluss an eine Netzsteckdose Wenn sich die Statusanzeige folgendermaßen verhält: Wenn Sie dieses Gerät einschalten, während der Sie blinkt nicht: Akku über das Netzteil aufgeladen wird, können Nehmen Sie den Akku heraus und setzen Sie ihn Sie den Strom aus der Steckdose auch zum nach einer kurzen Pause wieder ein und stecken Betrieb dieses Geräts nutzen. -
Seite 13: Ladezeit Und Aufnahmezeit
Ladezeit und Aufnahmezeit ∫ Ladezeit ≥ Temperatur: 25 oC/Luftfeuchtigkeit: 60% Spannung / Kapazität Modellnummer Batterie Ladezeit (minimal) mitgelieferter Akku/ 3,6 V/940 mAh 2 h 15 min VW-VBJ10 (Sonderzubehör) ≥ Falls die Temperatur höher oder niedriger als 25 oC sein sollte, verlängert sich die Ladezeit. ∫... -
Seite 14: Hinweise Zu Sd-Karten
Vorbereitung Hinweise zu SD-Karten Vor der Inbetriebnahme Dieses Gerät ist zur Aufzeichnung von Videos und Fotos auf eine SD-Speicherkarte vorgesehen. SDHC- SD-Speicherkarte Speicher- karte Kapazität 256 MB/ 4 GB/6 GB/ 32 MB/64 MB/ 8 MB/16 MB 512 MB/1 GB/ 8 GB/12 GB/ 128 MB 2 GB 16 GB/32 GB... -
Seite 15: Infos Zu Sd-Karten Welche Für Die Aufzeichnung Von Videos Verwendbar Sind
Wir empfehlen für die Aufnahme von Videos die Verwendung von SD-Karten welche Class 2 des SD Speed Class Rating oder höher entsprechen, oder die folgenden von Panasonic hergestellten SD- Karten. (Wenn eine andere Art von SD-Karten verwendet wird, könnte die Aufnahme während der Videoaufnahme plötzlich stoppen.) -
Seite 16: Zugriffslampe
Zugriffslampe A SD-Karten-Zugriffsanzeige [ACCESS] ≥ Während das Gerät auf die SD-Karte zugreift, leuchtet diese Leuchte. ≥ Wenn die Leuchte eingeschaltet ist, folgendes nicht ausführen sÖffnen der Abdeckung des SD- Kartenschlitzes und entfernen der SD- Karte sBedienung des Betriebsarten- Wahlschalters sEntnehmen der Batterie oder Entfernen des Netzteils ≥... -
Seite 17: Einlegen/Entnehmen Einer Sd-Karte
Vorbereitung Einlegen/Entnehmen einer Vor der Inbetriebnahme SD-Karte Achtung: Falls die SD-Karte eingelegt oder entnommen wird, während das Gerät eingeschaltet ist, kann dies zu einer Fehlfunktion des Gerätes führen oder die Daten auf der SD-Karte können verloren gehen. A Beschriftungsseite ... -
Seite 18: Setup
Vorbereitung Ein-/Ausschalten des Gerätes Setup Auswahl einer Betriebsart Drehen Sie den Betriebsarten-Wählschalter auf Aufzeichnung, Wiedergabe oder OFF. ≥ Drehen Sie den Betriebsarten- Wahlschalter während Sie die Entrieglungstaste A drücken, um von OFF in eine andere Betriebsart zu wechseln. ≥ Beachten Sie die Anzeige des ... -
Seite 19: Verwendung Der Menüanzeige
Vorbereitung Verwendung der Setup Menüanzeige Wählen Sie die gewünschte Einstellung, drücken Sie dann den Joystick um die Auswahl ENTER einzugeben. MENU Drücken Sie die Taste MENU. Das angezeigte Menü variiert je nach Position des Moduswählers. Rückkehr zum vorherigen Bildschirm Bewegen Sie den Joystick nach links. Wählen Sie das gewünschte Verlassen des Menü-Bildschirms Hauptmenü, bewegen Sie dann... -
Seite 20: Einstellung Von Datum Und Uhrzeit
Vorbereitung Einstellung von Datum und Setup Uhrzeit Wenn das Gerät zum ersten Mal eingeschaltet wird, erscheint eine Meldung, die Sie dazu auffordert, das Datum und die Uhrzeit einzustellen. Wählen Sie [JA], drücken Sie dann den Joystick. Führen Sie die u.g. Schritte 2 und 3 aus, um Datum und Uhrzeit einzustellen. -
Seite 21: Aufnahme
Aufnahme Vor der Aufnahme Aufnahme Intelligenter Automatikmodus Hier wird automatisch die optimale Einstellung auf den jeweiligen Aufnahmegegenstand und die Aufnahmebedingungen vorgenommen. ¬ Drehen Sie den Modus-Wahlschalter auf oder Taste für intelligenten Automatikmodus Drücken Sie diese Taste, um den intelligenten Automatikmodus ein-/ auszuschalten. -
Seite 22: Aufnahme Von Video
Aufnahme Aufnahme von Video Aufnahme ≥ Öffnen Sie vor dem Einschalten des Gerätes die Objektivabdeckung. aus, um den Akku zu schonen. Drehen Sie den Betriebsarten- Wenn Sie das Gerät dann verwenden Wahlschalter um zu wählen möchten, schalten Sie es wieder ein. und öffnen Sie den LCD-Monitor. -
Seite 23: Aufnahme Von Standbildern
Aufnahme Aufnahme von Standbildern Aufnahme ≥ Öffnen Sie vor dem Einschalten des Gerätes die Objektivabdeckung. Drehen Sie den Betriebsarten- ∫ Bildschirmanzeigen Wahlschalter um zu wählen und öffnen Sie den LCD-Monitor. Drücken Sie die Aufnahmestart-/- R 12345 R 12345 R 12345 stopp-Taste. -
Seite 24: Aufnahmefunktionen
Aufnahme Aufnahmefunktionen Aufnahme ≥ Wenn die Zoom-Vergrößerung bei 1k liegt, kann Heranzoomen-/Wegzoomen- dieses Gerät ein Objekt in ca. 2 cm Entfernung Funktion vom Objektiv fokussieren. (Makro Funktion) ≥ Wenn die Zoom-Geschwindigkeit hoch ist, kann das Objekt u. U. nicht auf einfache Art Sie können auf bis zu 70k optisch heranzoomen. -
Seite 25: Wiedergabe
Wiedergabe Wiedergabe von Filmen Wiedergabe ENTER 1/;: Wiedergabe/Pause Wiedergabe überspringen (zurück) Wiedergabe überspringen (vor) Stoppt die Wiedergabe und zeigt die ∫: Miniaturansichten. Drehen Sie den Betriebsarten- Wählen Sie die Wahlschalter auf Wiedergabefunktion mit dem Joystick. Wählen Sie die wiederzugebende Szene, drücken Sie dann den Joystick. -
Seite 26: Wiedergabe Von Standbildern
Wiedergabe Wiedergabe von Wiedergabe Standbildern ENTER 1/;: Start/Pause Diashow. Wiedergabe des vorherigen Bildes. Wiedergabe des nächsten Bildes. Stoppt die Wiedergabe und zeigt die ∫: Miniaturansichten. Drehen Sie den Betriebsarten- Wählen Sie die Wahlschalter auf Wiedergabefunktion mit dem Joystick. Wählen Sie die wiederzugebende Datei, drücken Sie dann den Joystick. -
Seite 27: Bearbeiten
Wiedergabe Szenen/Dateien löschen Bearbeiten Wichtig: Die gelöschten Szenen/Dateien können nicht wieder hergestellt werden. ≥ Alle Szenen/Dateien auf der SD-Karte außer den gesperrten Szenen/Dateien werden gelöscht. Gehen Sie weiter zu Schritt 5. ≥ Wenn bei der Wiedergabe von Videos das ENTER Datum gewählt ist, werden alle Szenen des gewählten Datums gelöscht. -
Seite 28: Sd-Karten Formatieren
Wiedergabe SD-Karten formatieren SD-Karten- Verwaltung Durch diesen Vorgang werden SD-Karten initialisiert. Beachten Sie bitte, dass beim Formatieren einer SD-Karte sämtliche Daten auf der Karte gelöscht werden. Wir empfehlen Ihnen, wichtige Daten auf einem PC o. Ä. zu speichern. Wählen Sie das Menü. (l 19) [EINRICHTUNG] # [FORMATIEREN] # [JA] Wenn die Bestätigungsmeldung erscheint... -
Seite 29: Informationen In Der Bedienungsanleitung (Pdf-Format)
Bedienungsanleitung im PDF-Format, die auf der deinstallieren mitgelieferten CD-ROM gespeichert ist. Löschen Sie die PDF-Datei aus dem Ordner “Program Files\Panasonic\SDR\”. ∫ Vorgehen unter Windows ≥ Falls sich der Inhalt des Ordners Programme Schalten Sie den PC ein und legen nicht anzeigen lässt, klicken Sie auf [Show the contents of this folder], um den Inhalt zu sehen. -
Seite 30: Technische Daten
Sonstiges Technische Daten SD Camcorder Informationen zu Ihrer Sicherheit Stromquelle: DC 5,0 V (mit Netzteil), DC 3,6 V (mit Akku) Leistungsaufnahme: Aufnahme: 3,0 W, Laden: 4,5 W Signalsystem CCIR: 625 Zeilen, 50 Felder PAL Farbsignal Aufnahmeformat Basierend auf dem Standard ‘SD-Video’ Bildsensor 1/8z-CCD-Bildsensor Insgesamt: 800 K... - Seite 31 Videos Aufnahmemedien SD-Speicherkarte: 32 MB /64 MB /128 MB /256 MB/512 MB/1 GB/2 GB (FAT12- und FAT16-Format) SDHC-Speicherkarte: 4 GB/6 GB/8 GB/12 GB/16 GB/32 GB (FAT32-Format) Komprimierung MPEG-2 Aufnahmemodus und XP: 10 Mbps (VBR) Übertragungsrate SP: 5 Mbps (VBR) LP: 2,5 Mbps (VBR) Audio-Komprimierung MPEG-1 Audio Layer 2 16 Bit (48 kHz/2 Kanäle)
