Schwenkachse
Sie verläuft durch die Mitte des Swing Head-
Antriebs.
3
Ursprungsachse
Sie verläuft von der Schwenkachse zum Mit-
telpunkt des Probenracks und markiert die
Initialposition des Schwenkarms.
5
Max. Schwenkwinkel
Er steht für den Schwenkbereich, den der
Schwenkarm fahren kann. Der Bereich gilt
von der Ursprungsachse bis zur maximal
möglichen Schwenkarmposition.
858 Professional Sample Processor
5

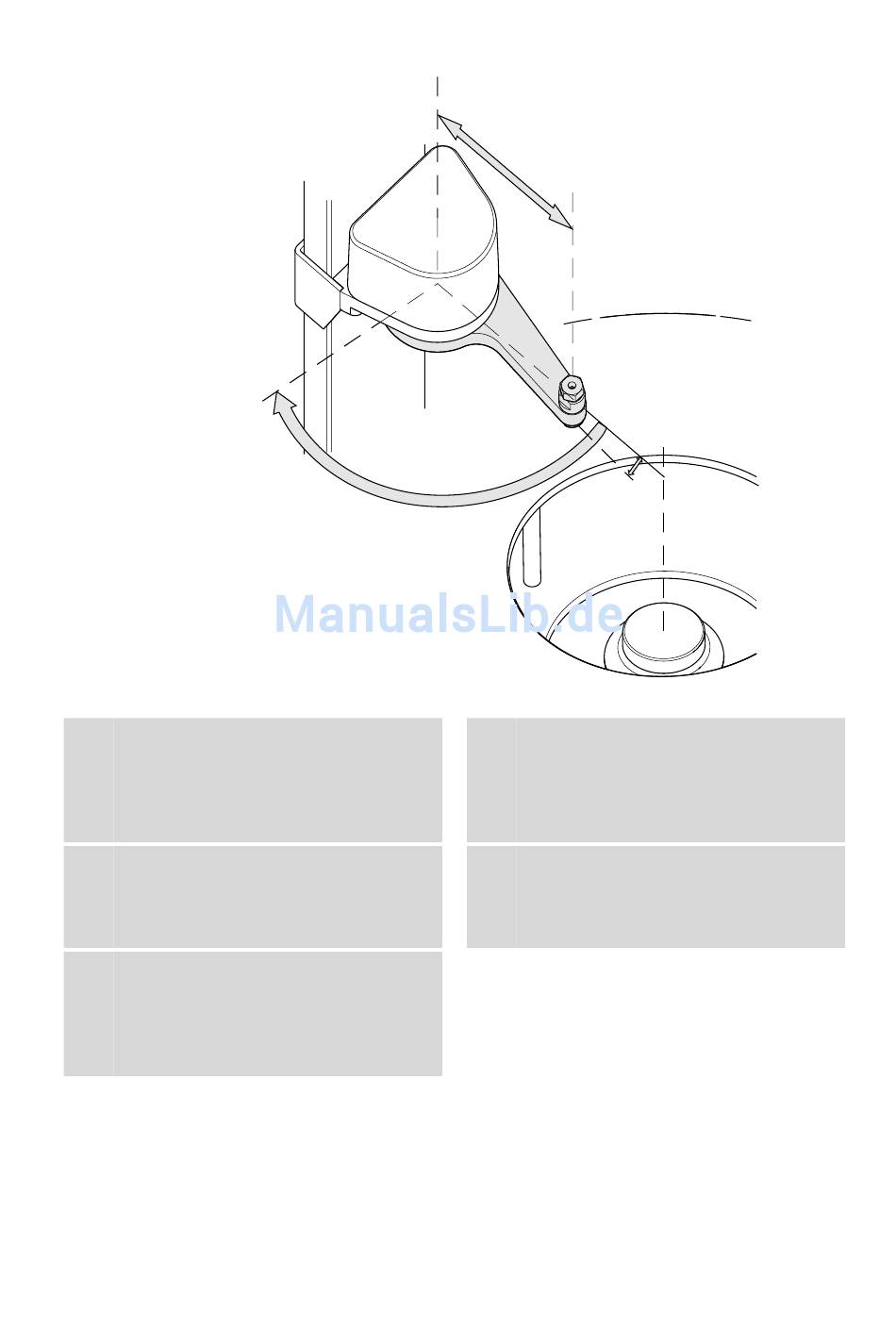

Abbildung 6
Swing Head - Konfigurationsdaten
Die Konfigurationsdaten eines Schenkarmes sind auf dessen Unterseite
ablesbar oder können einem Beilageblatt entnommen werden. Vor der
Montage eines Schwenkarmes müssen die Konfigurationsdaten in der
Steuerungssoftware eingestellt werden.
1
2
2
Schwenkradius
Er wird durch die Länge des Schwenkarmes
bestimmt. Der Radius gilt von der Drehachse
bis zum Mittelpunkt der Spitze des Schwenk-
armes.
4
Schwenkoffset
Er bestimmt die 0°-Position des Schwenkar-
mes.
