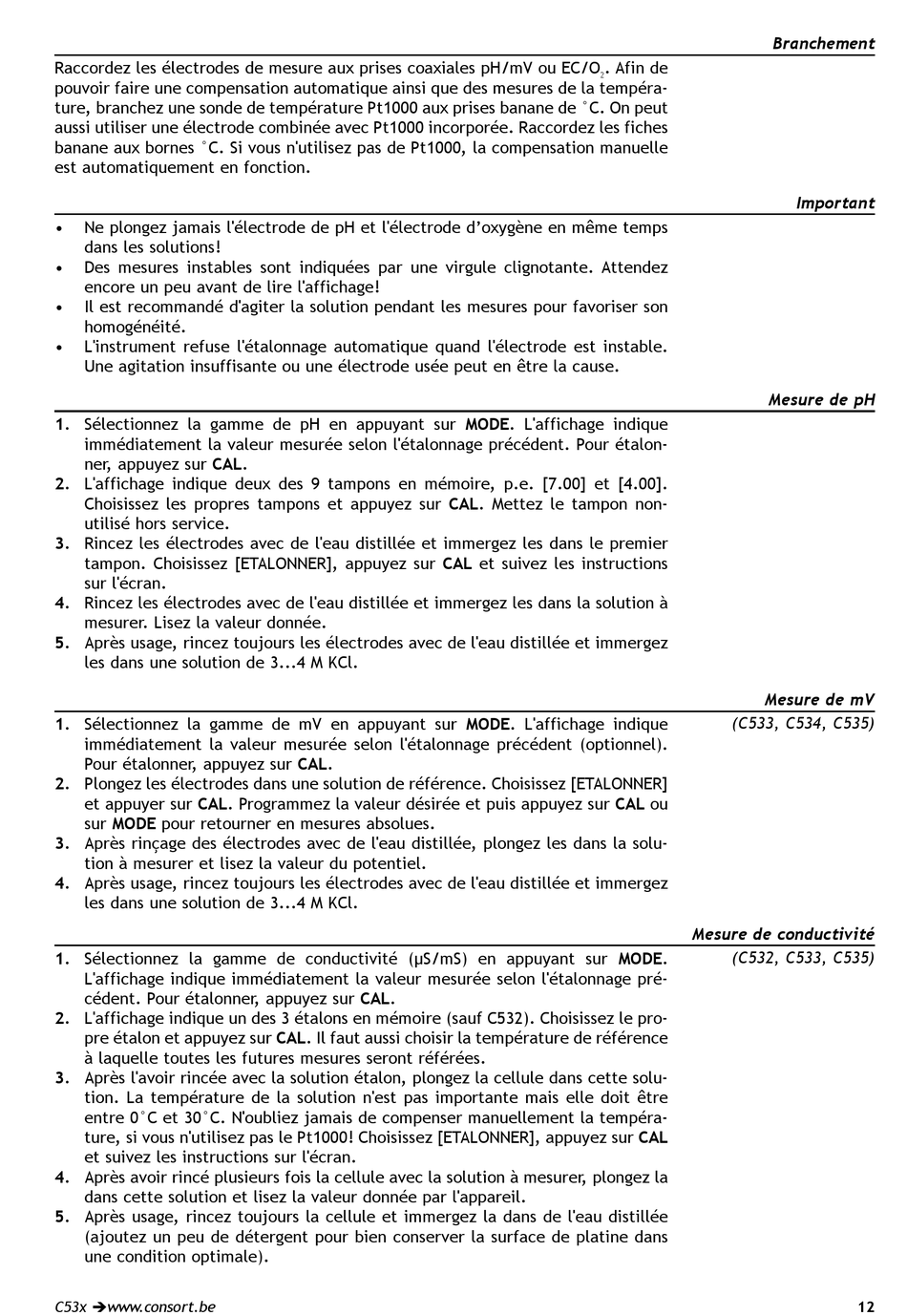

Branchement; Important; Mesure De Ph; Mesure De Mv - Consort C533 Anleitung

Raccordez les électrodes de mesure aux prises coaxiales pH/mV ou EC/O
pouvoir faire une compensation automatique ainsi que des mesures de la tempéra-
ture, branchez une sonde de température Pt1000 aux prises banane de °C. On peut
aussi utiliser une électrode combinée avec Pt1000 incorporée. Raccordez les fiches
banane aux bornes °C. Si vous n'utilisez pas de Pt1000, la compensation manuelle
est automatiquement en fonction.
• Ne plongez jamais l'électrode de pH et l'électrode d'oxygène en même temps
dans les solutions!
• Des mesures instables sont indiquées par une virgule clignotante. Attendez
encore un peu avant de lire l'affichage!
• Il est recommandé d'agiter la solution pendant les mesures pour favoriser son
homogénéité.
• L'instrument refuse l'étalonnage automatique quand l'électrode est instable.
Une agitation insuffisante ou une électrode usée peut en être la cause.
1. Sélectionnez la gamme de pH en appuyant sur MODE. L'affichage indique
immédiatement la valeur mesurée selon l'étalonnage précédent. Pour étalon-
ner, appuyez sur CAL.
2. L'affichage indique deux des 9 tampons en mémoire, p.e. [7.00] et [4.00].
Choisissez les propres tampons et appuyez sur CAL. Mettez le tampon non-
utilisé hors service.
3. Rincez les électrodes avec de l'eau distillée et immergez les dans le premier
tampon. Choisissez [ETALONNER], appuyez sur CAL et suivez les instructions
sur l'écran.
4. Rincez les électrodes avec de l'eau distillée et immergez les dans la solution à
mesurer. Lisez la valeur donnée.
5. Après usage, rincez toujours les électrodes avec de l'eau distillée et immergez
les dans une solution de 3...4 M KCl.
1. Sélectionnez la gamme de mV en appuyant sur MODE. L'affichage indique
immédiatement la valeur mesurée selon l'étalonnage précédent (optionnel).
Pour étalonner, appuyez sur CAL.
2. Plongez les électrodes dans une solution de référence. Choisissez [ETALONNER]
et appuyer sur CAL. Programmez la valeur désirée et puis appuyez sur CAL ou
sur MODE pour retourner en mesures absolues.
3. Après rinçage des électrodes avec de l'eau distillée, plongez les dans la solu-
tion à mesurer et lisez la valeur du potentiel.
4. Après usage, rincez toujours les électrodes avec de l'eau distillée et immergez
les dans une solution de 3...4 M KCl.
1. Sélectionnez la gamme de conductivité (µS/mS) en appuyant sur MODE.
L'affichage indique immédiatement la valeur mesurée selon l'étalonnage pré-
cédent. Pour étalonner, appuyez sur CAL.
2. L'affichage indique un des 3 étalons en mémoire (sauf C532). Choisissez le pro-
pre étalon et appuyez sur CAL. Il faut aussi choisir la température de référence
à laquelle toutes les futures mesures seront référées.
3. Après l'avoir rincée avec la solution étalon, plongez la cellule dans cette solu-
tion. La température de la solution n'est pas importante mais elle doit être
entre 0°C et 30°C. N'oubliez jamais de compenser manuellement la tempéra-
ture, si vous n'utilisez pas le Pt1000! Choisissez [ETALONNER], appuyez sur CAL
et suivez les instructions sur l'écran.
4. Après avoir rincé plusieurs fois la cellule avec la solution à mesurer, plongez la
dans cette solution et lisez la valeur donnée par l'appareil.
5. Après usage, rincez toujours la cellule et immergez la dans de l'eau distillée
(ajoutez un peu de détergent pour bien conserver la surface de platine dans
une condition optimale).
C53x èwww.consort.be
. Afin de
2

Mesure de pH

Mesure de mV

(C533, C534, C535)
Mesure de conductivité
(C532, C533, C535)

Branchement

Important

12
