Explosionszeichnung - Kyosho CALMATO 60 SPORTS Bauanleitung

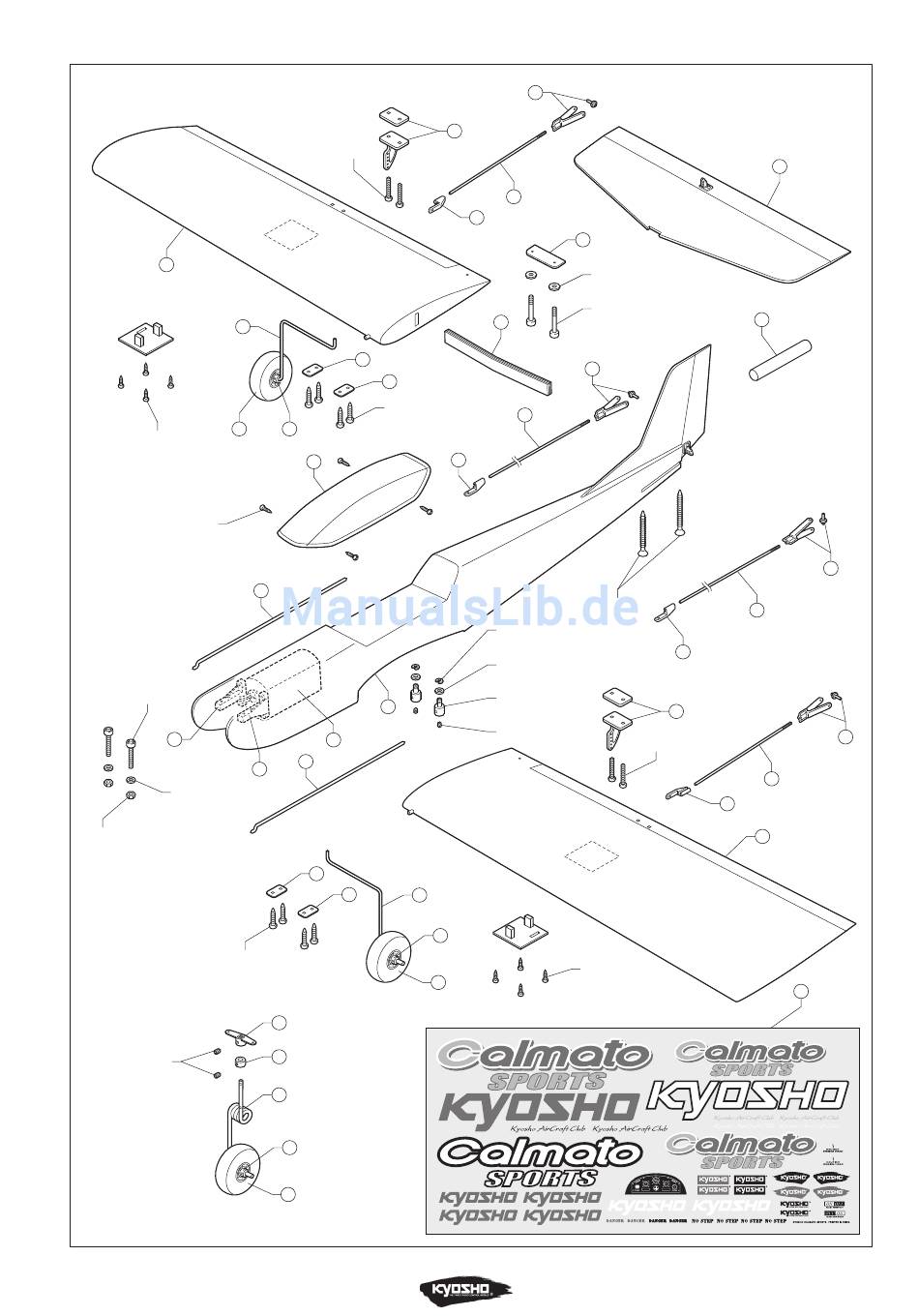

1. Explosionszeichnung

2
2 x 10mm
TPビス
TP Screw
2 x 10mm
4 x 25mm
キャップビス
Cap Screw
6
4mm
4mm
ナット
Nut
3 x 3mm
セットビス
Set Screw
16
Best.-Nr. 11216xx
2 x 22mm
ビス
Screw
10
25
9 8
19
TPビス
TP Screw
15
7
16
5
ワッシャー
Washer
25
25
3 x 12mm
TPビス
TP Screw
11
8
12
8
9
14
26
13
23
3
25
3 x 12mm
TPビス
18
TP Screw
23
3.5 x 45mm
E1.5
Eリング
E-ring
2mm
ワッシャー
Washer
リンケージストッパー
4
Linkage Stopper
3 x 3mm
セットビス
Set Screw
10
8
9
24
4mm
ワッシャー
Washer
4 x 30mm
キャップビス
Cap Screw
14
TPサラビス
17
TP F/H Screw
23
26
2 x 22mm
ビス
Screw
23
2 x 10mm
TPビス
TP Screw
17
21
14
14
13
1
20
