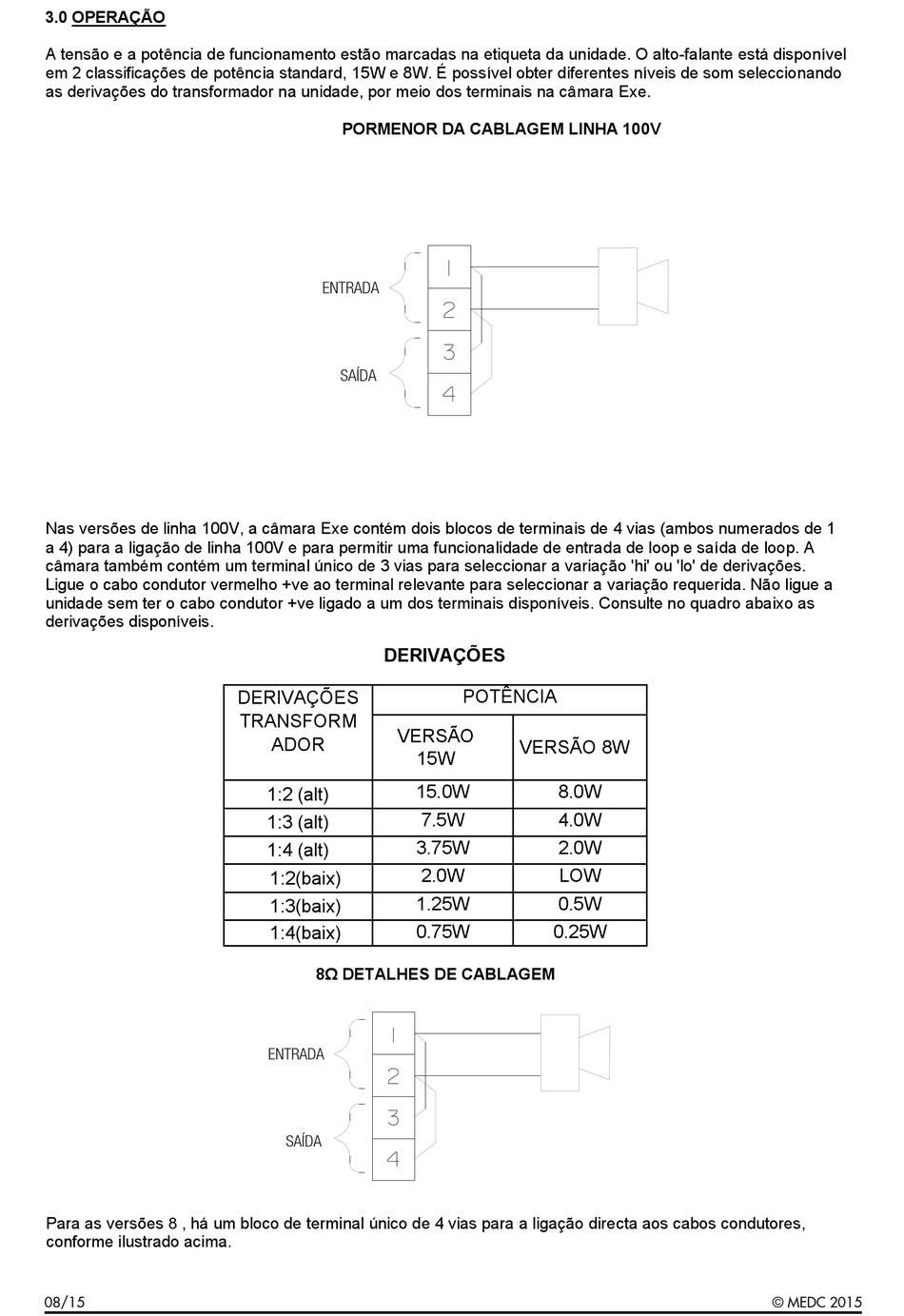

3.0 OPERAÇÃO
A tensão e a potência de funcionamento estão marcadas na etiqueta da unidade. O alto-falante está disponível
em 2 classificações de potência standard, 15W e 8W. É possível obter diferentes níveis de som seleccionando
as derivações do transformador na unidade, por meio dos terminais na câmara Exe.
Nas versões de linha 100V, a câmara Exe contém dois blocos de terminais de 4 vias (ambos numerados de 1
a 4) para a ligação de linha 100V e para permitir uma funcionalidade de entrada de loop e saída de loop. A
câmara também contém um terminal único de 3 vias para seleccionar a variação 'hi' ou 'lo' de derivações.
Ligue o cabo condutor vermelho +ve ao terminal relevante para seleccionar a variação requerida. Não ligue a
unidade sem ter o cabo condutor +ve ligado a um dos terminais disponíveis. Consulte no quadro abaixo as
derivações disponíveis.
Para as versões 8 , há um bloco de terminal único de 4 vias para a ligação directa aos cabos condutores,
conforme ilustrado acima.
08/15
PORMENOR DA CABLAGEM LINHA 100V
ENTRADA
SAÍDA
DERIVAÇÕES
DERIVAÇÕES
TRANSFORM
VERSÃO
!
ADOR
!
! !
1:2 (alt)
!
1:3 (alt)
! !
1:4 (alt)
!
1:2(baix)
! !
1:3(baix)
! !
1:4(baix)
8! DETALHES DE CABLAGEM
ENTRADA
SAÍDA
!
POTÊNCIA
VERSÃO 8W
!
15W
!
15.0W 8.0W
!
7.5W 4.0W
!
3.75W 2.0W
!
2.0W LOW
!
1.25W 0.5W
!
0.75W 0.25W
!
!
!
!
!
!
!
