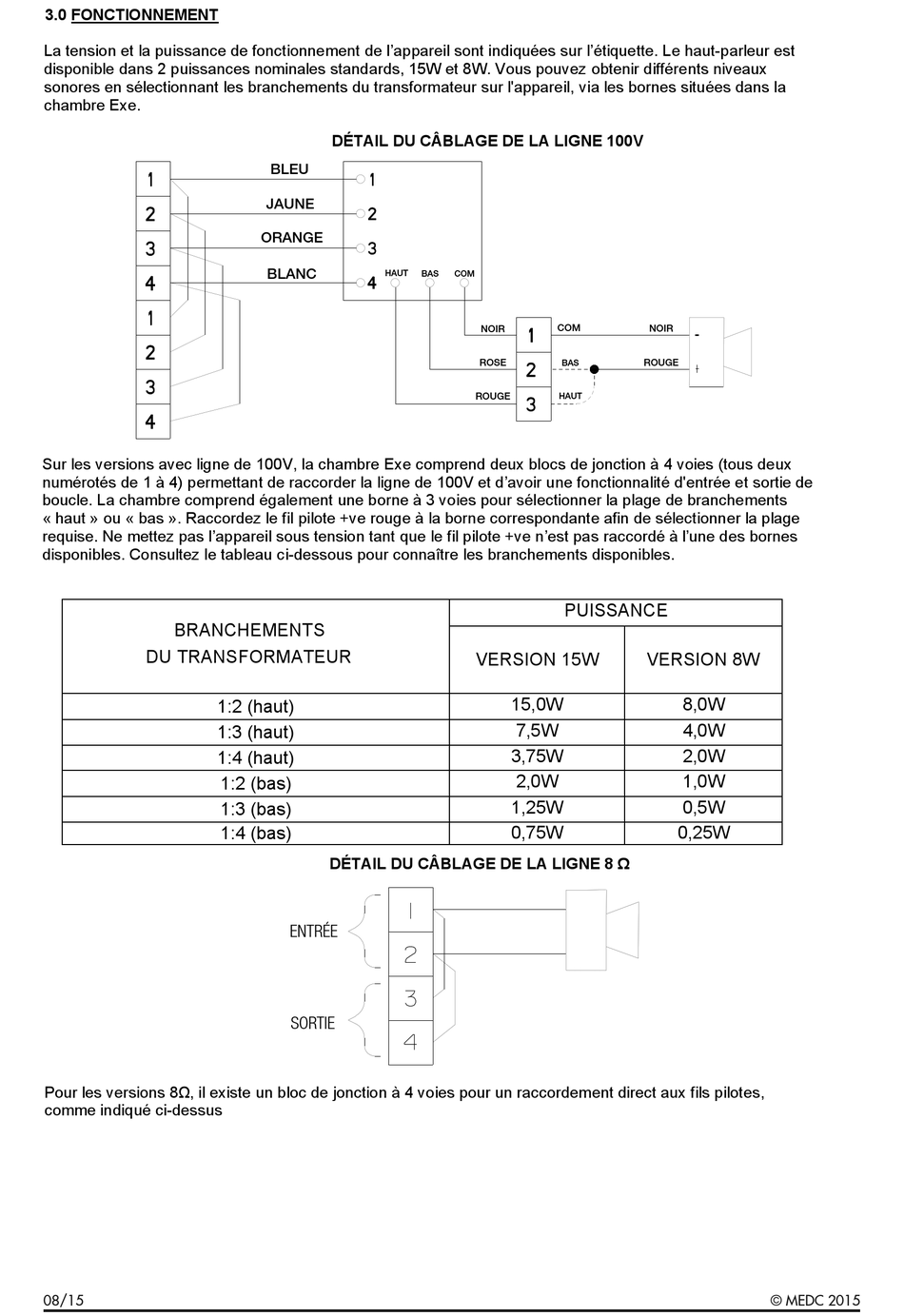

3.0 FONCTIONNEMENT
La tension et la puissance de fonctionnement de l'appareil sont indiquées sur l'étiquette. Le haut-parleur est
disponible dans 2 puissances nominales standards, 15W et 8W. Vous pouvez obtenir différents niveaux
sonores en sélectionnant les branchements du transformateur sur l'appareil, via les bornes situées dans la
chambre Exe.
Sur les versions avec ligne de 100V, la chambre Exe comprend deux blocs de jonction à 4 voies (tous deux
numérotés de 1 à 4) permettant de raccorder la ligne de 100V et d'avoir une fonctionnalité d'entrée et sortie de
boucle. La chambre comprend également une borne à 3 voies pour sélectionner la plage de branchements
« haut » ou « bas ». Raccordez le fil pilote +ve rouge à la borne correspondante afin de sélectionner la plage
requise. Ne mettez pas l'appareil sous tension tant que le fil pilote +ve n'est pas raccordé à l'une des bornes
disponibles. Consultez le tableau ci-dessous pour connaître les branchements disponibles.
BRANCHEMENTS
DU TRANSFORMATEUR
Pour les versions 8!, il existe un bloc de jonction à 4 voies pour un raccordement direct aux fils pilotes,
comme indiqué ci-dessus
08/15
DÉTAIL DU CÂBLAGE DE LA LIGNE 100V
BLEU
JAUNE
ORANGE
BLANC
HAUT
1:2 (haut)
1:3 (haut)
1:4 (haut)
1:2 (bas)
1:3 (bas)
1:4 (bas)
DÉTAIL DU CÂBLAGE DE LA LIGNE 8 !
ENTRÉE
SORTIE
BAS
COM
COM
NOIR
ROSE
BAS
ROUGE
HAUT
PUISSANCE
VERSION 15W
15,0W
7,5W
3,75W
2,0W
1,25W
0,75W
NOIR
ROUGE
VERSION 8W
8,0W
4,0W
2,0W
1,0W
0,5W
0,25W
