F1 Fusibile di protezione uscita motore e lampeggiante
F2
Fusibile di protezione trasformatore
F3
Fusibile protezione uscita accessori e segnali

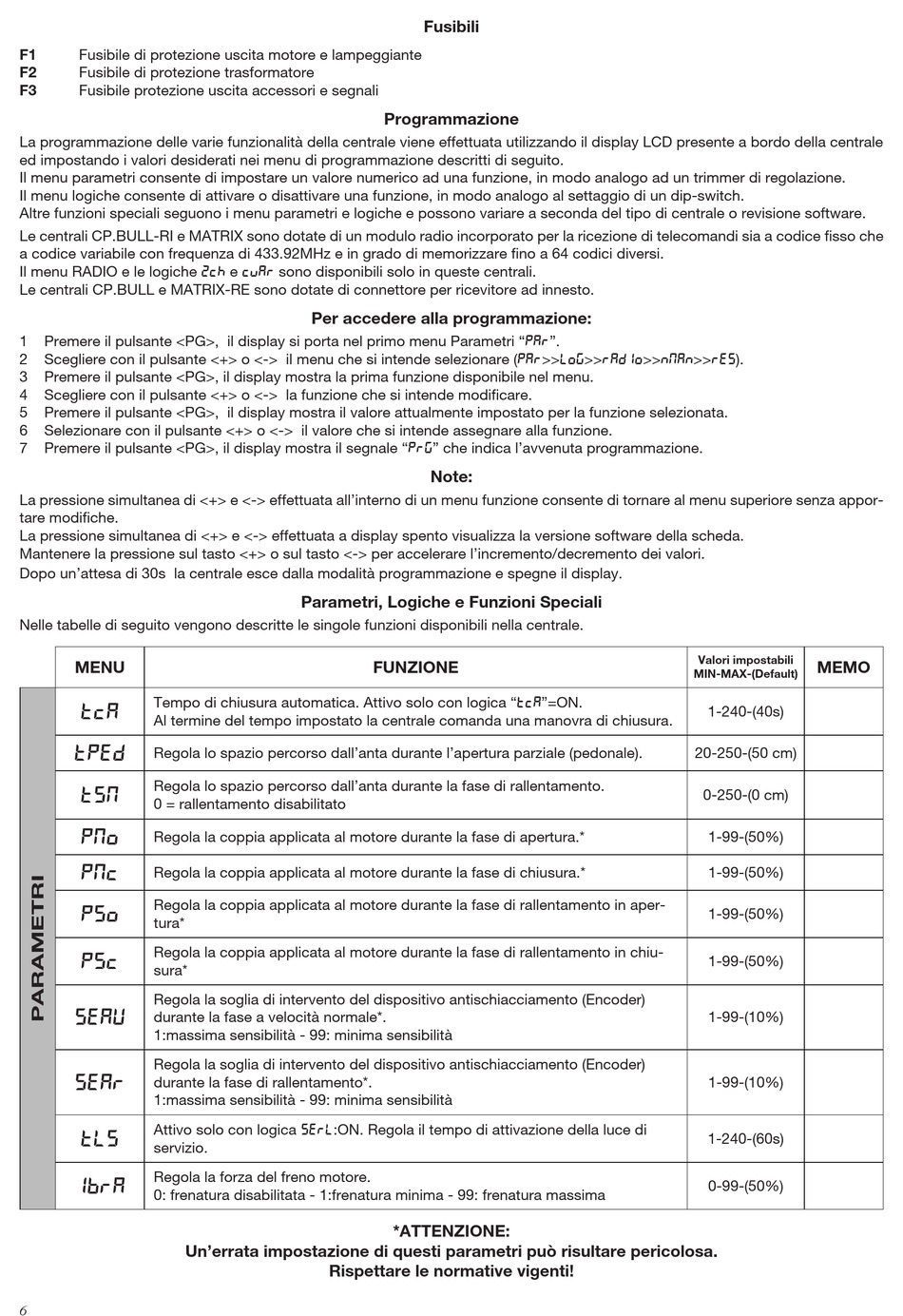

La programmazione delle varie funzionalità della centrale viene effettuata utilizzando il display LCD presente a bordo della centrale
ed impostando i valori desiderati nei menu di programmazione descritti di seguito.
Il menu parametri consente di impostare un valore numerico ad una funzione, in modo analogo ad un trimmer di regolazione.
Il menu logiche consente di attivare o disattivare una funzione, in modo analogo al settaggio di un dip-switch.
Altre funzioni speciali seguono i menu parametri e logiche e possono variare a seconda del tipo di centrale o revisione software.
Le centrali CP.BULL-RI e MATRIX sono dotate di un modulo radio incorporato per la ricezione di telecomandi sia a codice fisso che
a codice variabile con frequenza di 433.92MHz e in grado di memorizzare fino a 64 codici diversi.
Il menu RADIO e le logiche 2Ch e CVAR sono disponibili solo in queste centrali.
Le centrali CP.BULL e MATRIX-RE sono dotate di connettore per ricevitore ad innesto.
1 Premere il pulsante <PG>, il display si porta nel primo menu Parametri "PAR".
2 Scegliere con il pulsante <+> o <-> il menu che si intende selezionare (PAR>>LOG>>RADIO>>NMAN>>RES).
3 Premere il pulsante <PG>, il display mostra la prima funzione disponibile nel menu.
4 Scegliere con il pulsante <+> o <-> la funzione che si intende modificare.
5 Premere il pulsante <PG>, il display mostra il valore attualmente impostato per la funzione selezionata.
6 Selezionare con il pulsante <+> o <-> il valore che si intende assegnare alla funzione.
7 Premere il pulsante <PG>, il display mostra il segnale "PRG" che indica l'avvenuta programmazione.
La pressione simultanea di <+> e <-> effettuata all'interno di un menu funzione consente di tornare al menu superiore senza appor-
tare modifiche.
La pressione simultanea di <+> e <-> effettuata a display spento visualizza la versione software della scheda.
Mantenere la pressione sul tasto <+> o sul tasto <-> per accelerare l'incremento/decremento dei valori.
Dopo un'attesa di 30s la centrale esce dalla modalità programmazione e spegne il display.
Nelle tabelle di seguito vengono descritte le singole funzioni disponibili nella centrale.
MENU
Tempo di chiusura automatica. Attivo solo con logica "TCA"=ON.
TCA
Al termine del tempo impostato la centrale comanda una manovra di chiusura.
Tped
Regola lo spazio percorso dall'anta durante l'apertura parziale (pedonale).
Regola lo spazio percorso dall'anta durante la fase di rallentamento.
Tsm
0 = rallentamento disabilitato
PMo
Regola la coppia applicata al motore durante la fase di apertura.*
PMC
Regola la coppia applicata al motore durante la fase di chiusura.*
Regola la coppia applicata al motore durante la fase di rallentamento in aper-
Pso
tura*
Regola la coppia applicata al motore durante la fase di rallentamento in chiu-
Psc
sura*
Regola la soglia di intervento del dispositivo antischiacciamento (Encoder)
SeaU
durante la fase a velocità normale*.
1:massima sensibilità - 99: minima sensibilità
Regola la soglia di intervento del dispositivo antischiacciamento (Encoder)
SEAR
durante la fase di rallentamento*.
1:massima sensibilità - 99: minima sensibilità
Attivo solo con logica SERL:ON. Regola il tempo di attivazione della luce di
TLS
servizio.
Regola la forza del freno motore.
Ibra
0: frenatura disabilitata - 1:frenatura minima - 99: frenatura massima
Un'errata impostazione di questi parametri può risultare pericolosa.
6
Fusibili
Programmazione

Per accedere alla programmazione:

Note:

Parametri, Logiche e Funzioni Speciali

FUNZIONE
*ATTENZIONE:
Rispettare le normative vigenti!
Valori impostabili
MEMO
MIN-MAX-(Default)
1-240-(40s)
20-250-(50 cm)
0-250-(0 cm)
1-99-(50%)
1-99-(50%)
1-99-(50%)
1-99-(50%)
1-99-(10%)
1-99-(10%)
1-240-(60s)
0-99-(50%)
