Beninca MATRIX Betriebsanleitung Seite 3

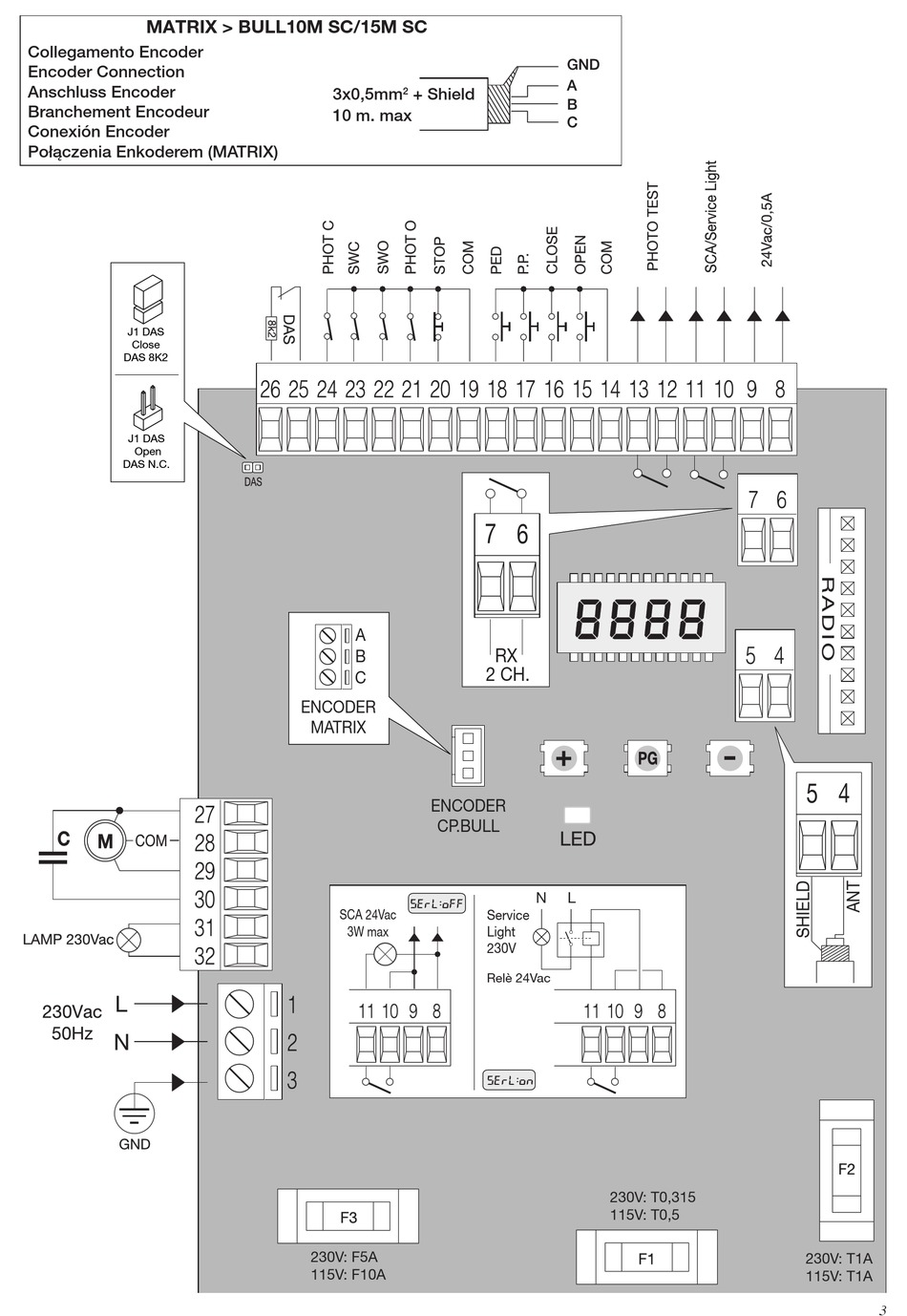

MATRIX > BULL10M SC/15M SC
Collegamento Encoder
Encoder Connection
Anschluss Encoder
Branchement Encodeur
Conexión Encoder
Połączenia Enkoderem (MATRIX)
J1 DAS
Close
DAS 8K2
J1 DAS
Open
DAS N.C.
3x0,5mm + Shield
2
10 m. max
A
B
C
ENCODER
MATRIX
ENCODER
CP.BULL
SERL:Off
SCA 24Vac
3W max
230V: F5A
115V: F10A
7 6
RX
2 CH.
N L
Service
Light
230V
Relè 24Vac
SERL:On
230V: T0,315
115V: T0,5
5 4
230V: T1A
115V: T1A
3
