DC/AC Spannungsmessung
1.
Stecken Sie die schwarze Prüfleitung in die COM – Buchse und die rote Prüfleitung in die V – Buchse.
2.
Bringen Sie den Funktionswahlschalter (7.) in die V – Position.
3.
Wählen Sie AC oder DC mit der Mode – Taste (4.)
4.
Halten Sie die Prüfleitungen an die entsprechenden Prüfpunkte.
5.
Lesen Sie die Spannung im Display der Messzange ab.
Widerstandsmessung und Durchgangsprüfung
1.
Stecken Sie die schwarze Prüfleitung in die COM – Buchse und die rote Prüfleitung in die rote
Buchse.
2.
Bringen Sie den Funktionswahlschalter (7.) in die
3.
Wählen Sie „Widerstand" mit der Mode – Taste (4.)
4.
Halten Sie die Prüfleitungen an den entsprechenden Widerstand.
5.
Lesen Sie den Widerstand im Display der Messzange ab.
6.
Zur Durchgangsprüfung wählen Sie „
Widerstände <100
Diodenmessung
1.
Stecken Sie die schwarze Prüfleitung in die COM – Buchse und die rote Prüfleitung in die rote
Buchse.
2.
Bringen Sie den Funktionswahlschalter (7.) in die „
3.
Wählen Sie „
" mit der Mode – Taste (4.) bis das Symbol im Display erscheint.

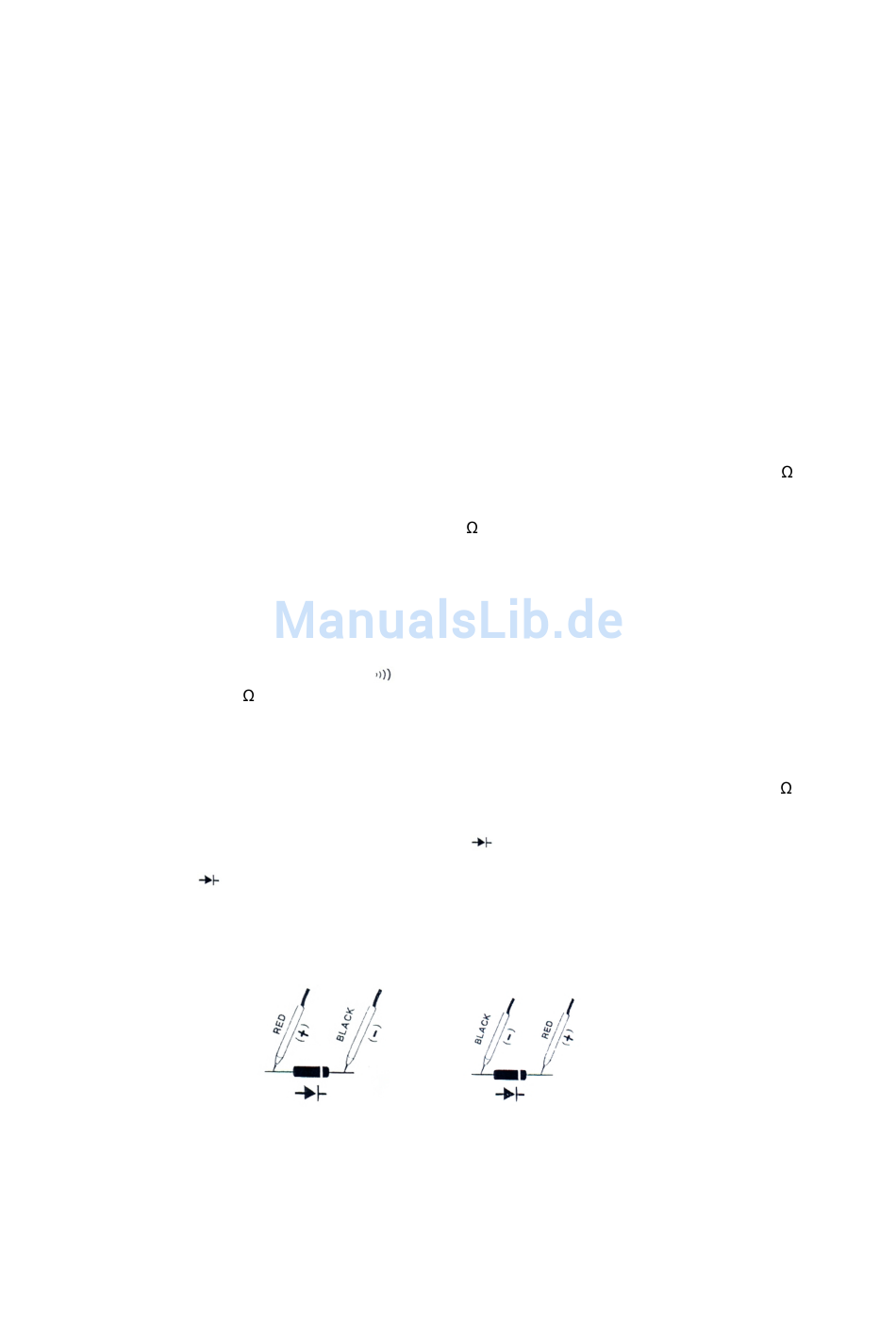

4. Wenn die Polarität so gewählt wird, wie in Abb.1 zu sehen ist, dann erscheint die vorwärtsgerichtete
Diodenspannung (UF 0,4...0,7V) im Display. Im Display erscheint".000", wenn die Diode defekt ist
oder der Wert tatsächlich nahe „0" (Kurzschluss) liegt oder es erscheint „OL", bei offener Schaltung.
Wenn die Prüfleitungen wie in Abb. 2 zu sehen angelegt werden, wird eine Rückwärts-
messung der Diode durchgeführt. Wenn die Diode heil ist, wird ein „OL" angezeigt. Wenn die
Diode defekt ist, erscheint eine „.0000" im Display. Bei einer Diodenmessung sollten immer beide
Prüfwege benutzt werden.
" mit der Mode – Taste (4.) Es piept der Summer für
.
– Position.
" – Position.
-
-
