Bpt YC/241 Installations & Bedieungsanleitung

YC/241
YC/241F
QUESTE ISTRUZIONI DEVONO ESSERE ALLEGATE ALL'APPARECCHIO
THESE INSTRUCTIONS SHOULD BE ATTACHED TO THE APPARATUS
DIESE ANLEITUNGEN MÜßEN JEDE GERÄT BEGLEITEN
CETTES INSTRUCTIONS DOIVENT ACCOMPAGNER L'APPAREIL
ESTAS INSTRUCCIONES SE DEBEN ANEXAR AL APARATO
ESTAS INSTRUÇÕES DEVEM ACOMPANHAR O APARELHO
11.2005/2406-8400
BPT S.p.A.
Via Roma, 41
30020 Cinto Caomaggiore-VE-Italy
www.bpt.it-info@bpt.it
1
2
3
2
4
ISTRUZIONI PER L'USO
I
E INSTALLAZIONE

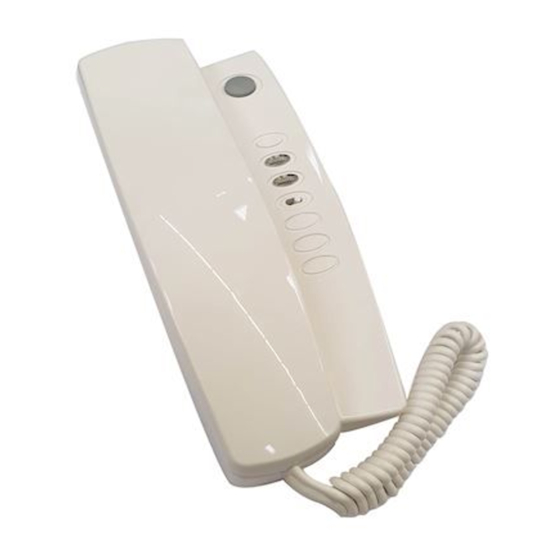

CITOFONO YC/241
Apparecchio per sistemi citofonici 1
+ n, completo di segreto di conver-
sazione.
È munito di un pulsante apriporta
ed è dotato di chiamata elettronica.
L'apparecchio può gestire la chiama-
ta pianerottolo tramite il morsetto
dedicato ed è predisposto per l'inse-
rimento del pulsante servizi ausiliari
( ) YP1.
- Dimensioni: 98x215x63mm.
Funzione dei morsetti (fig. 6)
Morsettiera C
5 comune
7 ingresso linea
20 ingresso chiamata dal pianerot-
tolo
CITOFONO YC/241F
Di caratteristiche simili al citofono
YC/241 è munito anche di un seletto-
re per attenuare o escludere la nota
di chiamata.
Dispone inoltre dei seguenti comandi
e segnalazioni (fig. 1):
1 LED verde per segnalazioni ausi-
liarie.
2 LED giallo per la segnalazione di
esclusione della chiamata (pri-
vacy).
3 Selettore a 3 posizioni per l'atte-
nuazione o l'esclusione della chia-
mata.
Posizione 0: esclusione della chia-
mata;
Posizione I: attenuazione della
chiamata;
Posizione II: chiamata normale
(default).
Funzione dei morsetti (fig. 6)
Morsettiera C
5 comune
7 ingresso linea
20 ingresso chiamata dal pianerot-
tolo
1 17 +11÷17,5 Vcc alimentazione
LED verde
5 massa
21 +11÷17,5 Vcc alimentazione
LED giallo
Caratteristiche tecniche
• Alimentazione: 11÷17,5 Vcc.
• Assorbimento: 4 mA 11 Vcc - 7 mA
17,5 Vcc.
• Temperatura di funzionamento: da
0 °C a + 35 °C.
Installazione

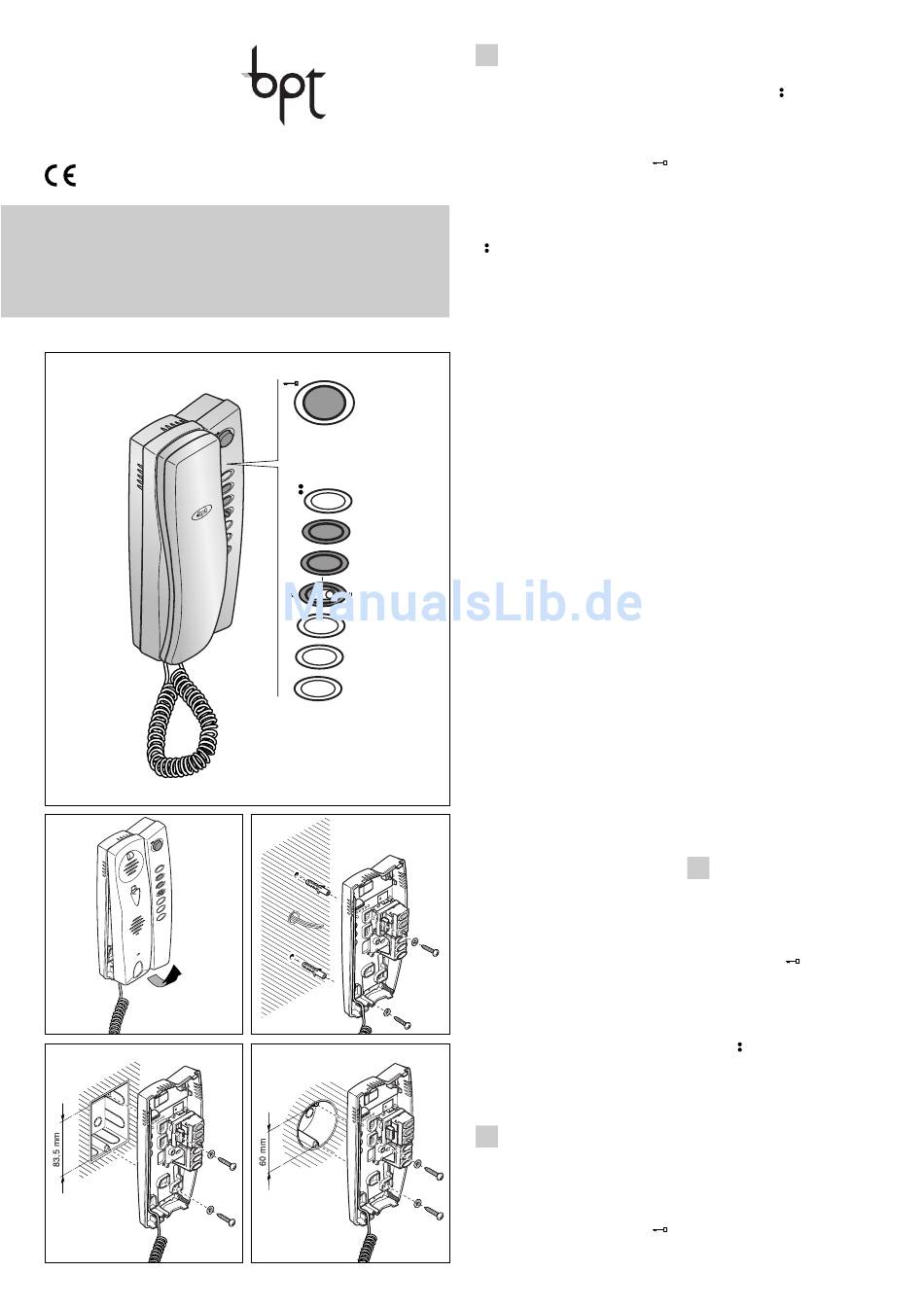

Dopo aver tolto il mobile (fig. 2), fis-
sare la base direttamente al muro
(fig. 3), oppure alla scatola incasso
3
(fig. 4 o 5).
Su pareti non perfettamente piane
evitare il serraggio eccessivo delle
viti.
INSTRUCTIONS FOR USE
GB
AND INSTALLATION
HANDSET YC/241
Unit for 1 + n audio entry systems,
complete with secrecy of speech.
It has a door-lock release button
and features an electronic call facility.
5
The unit can manage the doorbell by
means of the terminal included spe-
cifically for this purpose, and is desi-
gned to accomodate the auxiliary
services button ( ) YP1.
- Dimensions: 98x215x63mm.
Function of each terminal (fig. 6)
Terminal block C
5 common
7 line input
20 landing call input
HANDSET YC/241F
Features similar to handset YC/241, it
also has a selector for attenuating or
disabling the call.
It features in addition the following
controls and indicators (fig. 1):
1 Green LED for auxiliary warnings.
2 Yellow LED for indicating that the
call is disabled (privacy).
3 3-position selector for attenuating
or disabling the call.
Position 0: call disabled;
Position I: call attenuated;
Position II: normal call (default set-
ting).
Function of each terminal (fig. 6)
Terminal block C
5 common
7 line input
20 landing call input
17 +11-17.5 V DC power supply
green LED
5 ground
21 +11-17.5 V DC power supply
yellow LED
Technical features
• Supply voltage: 11÷17.5 VDC.
• Current demand: 4 mA 11 VDC - 7
mA 17.5 VDC.
• Working temperature range: from 0
°C to + 35 °C.
Installation
First, remove the housing (fig. 2) and
fasten the base directly to the wall
(fig. 3) or to the embedding box (fig.
4 or 5).
If walls are not perfectly level, do not
overtighten screws.
BEDIENUNGS- UND
D
INSTALLATIONSANLEITUNG
SPRECHGARNITUR YC/241
Gerät für Haussprechanlagen 1 + n,
mit Mithörsperre.
Mit Türöffnertaste e und elektro-
nischem Ruf.
Das Gerät kann den Anruf vom
Treppenhaus über die dafür vorge-
sehene Klemme steuern. Es ist für
den Einsatz der Taste für Zusatz-
dienste ( ) YP1 konfiguriert.
- Abmessungen: 98x215x63mm.
Belegung der Klemmleisten
(Abb. 6)
Klemmleiste C
5 Gemeinsamer
7 Eingang Linie
20 Anrufeingang von der Etage
SPRECHGARNITUR YC/241F
Die Eigenschaften ähneln denen der
Sprechgarnitur YC/241, wobei es
auch mit einem Wählschalter zur
Abschwächung oder dem Sperren
des Anrufs.
1
