Inhaltszusammenfassung für Lennox MINIAIR +

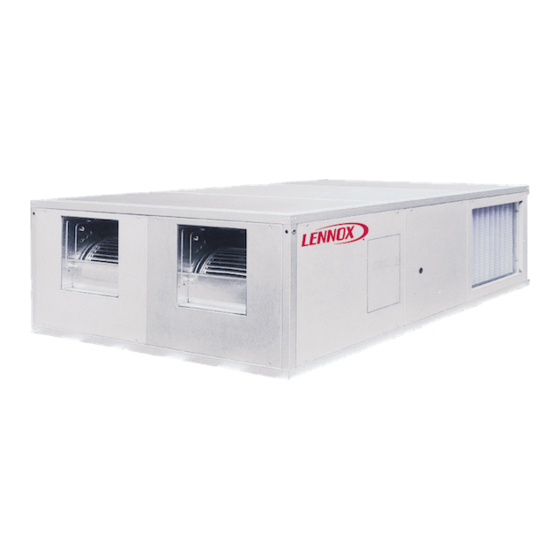

- Seite 1 Installations - betriebs- und wartungshandbuch MINIAIR + Providing indoor climate comfort MINIAIR+-IOM-0310-G...
- Seite 3 SIMBOLOGIA ACHTUNG GEFAHR HOCHSPANNUNGSGEFAHR ACHTUNG NUR BEFUGTES PERSONAL 1 – E ......................S. 2 INLEITUNG 2 - A ................S. 2 BMESSUNGEN UND EWICHTE 3 – I ................S. 3 NSTALLATIONSKONFIGURATIONEN 4 – T ......................S. 3 RANSPORT 5 – I ..............S. 4 NSTALLATION UND NBETRIEBNAHME 6 –...
-
Seite 4: Abmessungen Und Gewichte
1 - E INLEITUNG Sehr geehrter Kunde, unsere Wärmerückgewinnungsanlagen wurden für den privaten und geschäftlichen Gebrauch entworfen und hergestellt und bieten die Möglichkeit, neben der Luftaufbereitung für eine sichere Energieersparnis zu sorgen. Dort, wo der anlagengesteuerte Austausch der Umgebungsluft erforderlich ist, sorgt die Anlage dafür, dass ein Teil der normalerweise verlorengegangenen Wärme zwischen dem zur Luftaufbereitung des Raums verwendeten Außenluftstrom und der ausgestoßenen Altluft in Energie umgewandelt wird. -
Seite 5: Mögliche Ausrichtungen
3 – I NSTALLATIONSKONFIGURATIONEN Mögliche Ausrichtungen Je nach Layout der Luftleitungen können die Ansaug- und Ausstoßanschlüsse der Anlage bis zum Erreichen der folgenden Kombinationen ausgerichtet werden, wobei jeder Typ bei der Bestellung angegeben werden muss. Horizontale Konfiguration Es sind die in Abbildung 3 dargestellten horizontalen Konfigurationen möglich: (1 = Erneuerungsluft, 2 = Raumluft, 3 = Zufuhr, 4 = Ausstoß... -
Seite 6: Sicherheitsvorschriften
5 – I NSTALLATION UND NBETRIEBNAHME Definitionen KUNDE– Unter Kunde versteht man die Person, Behörde oder Firma, die die Maschine erworben bzw. gemietet hat und sie zu den vorgesehenen Gebrauchszwecken einzusetzen gedenkt. BENUTZER / BEDIENER – Unter Benutzer oder Bediener versteht man die Person, die vom Kunden mit dem Gebrauch der Maschine beauftragt wurde. -
Seite 7: Wahl Des Installationsorts
Wahl des Installationsorts • Die Anlage auf einem festen, schwingungsfreien Untergrund aufstellen, der dem Gewicht der Maschine standhält • An einer Stelle positionieren, an der das Kondenswasser leicht abfließen kann. • Die Maschine nicht in Räumen mit brennbaren Gasen, ätzenden, aggressiven oder korrosiven Mitteln aufstellen, die irreparable Schäden an den verschiedenen Bauteilen verursachen können. - Seite 8 • Der Wassereinlauf und Wasserausfluss müssen so gestaltet werden, dass ein Wärmeaustausch auf in Gegenstromrichtung möglich ist. Dazu die Anweisungen auf der Beschilderung WASSEREINLAUF und WASSERAUSFLUSS beachten. • Ein Entlüftungsventil und an der Unterseite ein Ablassventil vorbereiten. • An den Leitungen müssen außerhalb der Anlage entsprechende Rohrschellen angebracht werden, um eine etwaige Gewichtsverlagerung auf die Batterie zu vermeiden.
-
Seite 9: Direktanschluss Modell
6 – S CHALTPLÄNE Direktanschluss Modelle 03 > 25 Siehe Anweisungen aus Abbildung 9. Direktanschluss Modell 30 Siehe Anweisungen aus Abbildung 10. Direktanschluss Modell 40 > 60 Siehe Anweisungen aus Abbildung 11. BEZÜGLICH DER STROMANSCHLÜSSE AN EINSTELLUNGSVORRICHTUNGEN (CVU, PCR, RQU) SIEHE DIE ENTSPRECHENDEN SCHALTPLÄNE IM ANHANG DER VORLIEGENDEN BEDIENUNGSANELITUNG. -
Seite 10: Fehlersuche
Kondenswaserablass Das seitlich angebracht Paneel abnehmen und etwaige Schmutzrückstände und -Ablagerungen im Kondenswasserbehälter entfernen. Überprüfen, ob sich der Abfluss in leistungsfähigem Zustand befindet. Wasserbatterie Sicherstellen, dass die Austauschbatterie (optional) sauber und in perfektem Zustand ist, um ihre volle Leistungsfähigkeit zu gewährleisten. - Seite 11 Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 MINIAIR+-IOM-0310-G...
- Seite 12 Fig. 7 Fig. 8 Fig. 9 Fig. 10 Fig. 11 Fig. 12 MINIAIR+-IOM-0310-G...
- Seite 14 Norwegen, Rumänien, Serbien, Slowenien, Schweden, Schweiz, Tunesien, Türkei +33.4.72.23.20.00 info.dist@lennoxeurope.com Lennox arbeitet kontinuierlich an der weiteren Verbesserung der Produktqualität. Daher können die technischen Produktdaten, Nennleistungsangaben und Abmessungen ohne vorherige Ankündigung geändert werden, ohne dass sich daraus Haftungsansprüche ergeben. Unsachgemäße Installations-, Einstell-, Änderungs-, Wartungs- und Reparaturarbeiten können zu Sach- und Personenschäden führen.
