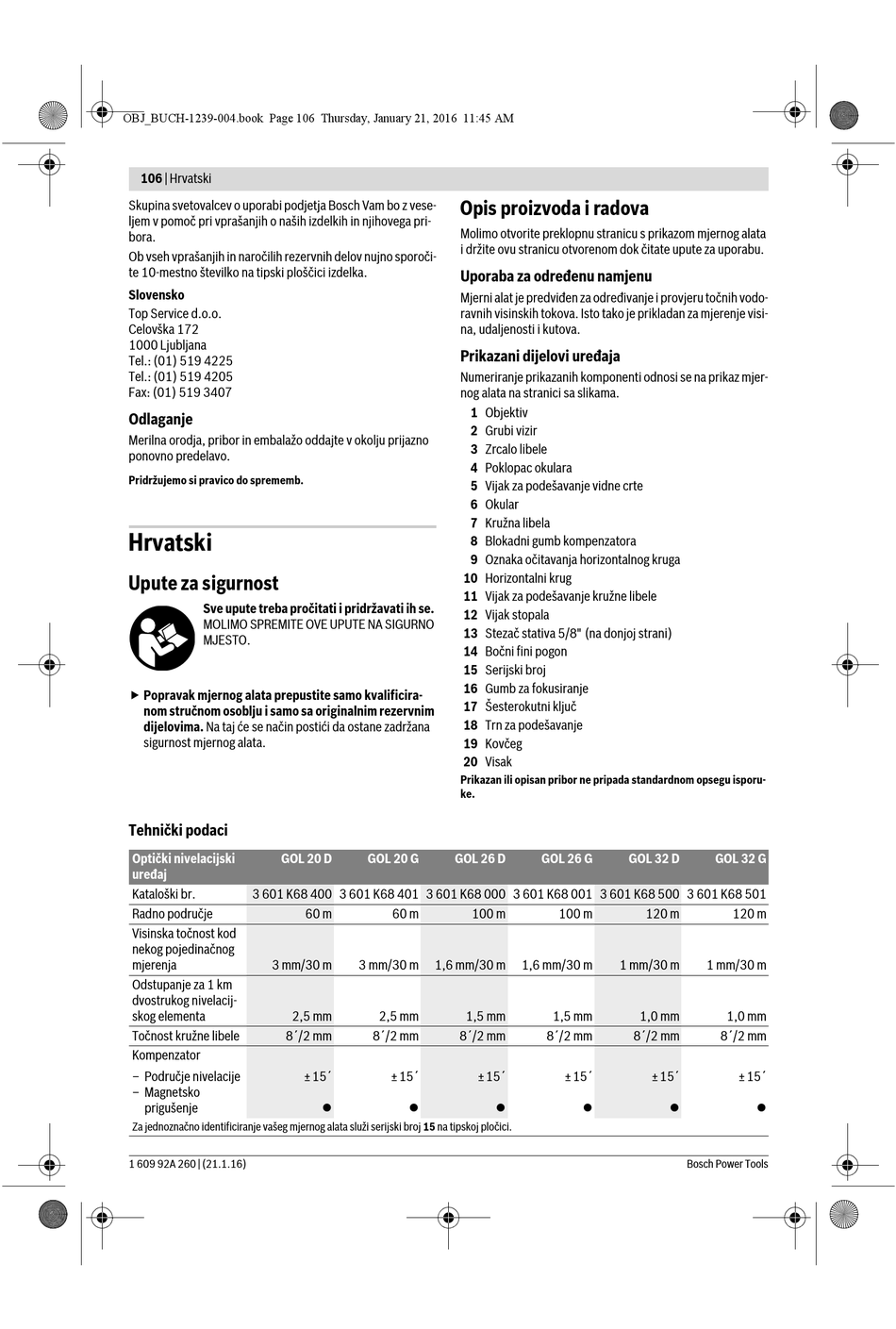

OBJ_BUCH-1239-004.book Page 106 Thursday, January 21, 2016 11:45 AM

106 | Hrvatski

Skupina svetovalcev o uporabi podjetja Bosch Vam bo z vese-
ljem v pomoč pri vprašanjih o naših izdelkih in njihovega pri-
bora.
Ob vseh vprašanjih in naročilih rezervnih delov nujno sporoči-
te 10-mestno številko na tipski ploščici izdelka.
Slovensko
Top Service d.o.o.
Celovška 172
1000 Ljubljana
Tel.: (01) 519 4225
Tel.: (01) 519 4205
Fax: (01) 519 3407
Odlaganje
Merilna orodja, pribor in embalažo oddajte v okolju prijazno
ponovno predelavo.
Pridržujemo si pravico do sprememb.
Hrvatski

Upute za sigurnost

Sve upute treba pročitati i pridržavati ih se.
MOLIMO SPREMITE OVE UPUTE NA SIGURNO
MJESTO.
 Popravak mjernog alata prepustite samo kvalificira-
nom stručnom osoblju i samo sa originalnim rezervnim
dijelovima. Na taj će se način postići da ostane zadržana
sigurnost mjernog alata.
Tehnički podaci
Optički nivelacijski GOL 20 D
uređaj
Kataloški br. 3 601 K68 400 3 601 K68 401 3 601 K68 000 3 601 K68 001 3 601 K68 500 3 601 K68 501
Radno područje
Visinska točnost kod
nekog pojedinačnog
mjerenja 3 mm/30 m
Odstupanje za 1 km
dvostrukog nivelacij-
skog elementa 2,5 mm
Točnost kružne libele 8´/2 mm
Kompenzator
– Područje nivelacije
– Magnetsko
prigušenje
Za jednoznačno identificiranje vašeg mjernog alata služi serijski broj 15 na tipskoj pločici.
1 609 92A 260 | (21.1.16)
Opis proizvoda i radova
Molimo otvorite preklopnu stranicu s prikazom mjernog alata
i držite ovu stranicu otvorenom dok čitate upute za uporabu.
Uporaba za određenu namjenu
Mjerni alat je predviđen za određivanje i provjeru točnih vodo-
ravnih visinskih tokova. Isto tako je prikladan za mjerenje visi-
na, udaljenosti i kutova.
Prikazani dijelovi uređaja
Numeriranje prikazanih komponenti odnosi se na prikaz mjer-
nog alata na stranici sa slikama.
1 Objektiv
2 Grubi vizir
3 Zrcalo libele
4 Poklopac okulara
5 Vijak za podešavanje vidne crte
6 Okular
7 Kružna libela
8 Blokadni gumb kompenzatora
9 Oznaka očitavanja horizontalnog kruga
10 Horizontalni krug
11 Vijak za podešavanje kružne libele
12 Vijak stopala
13 Stezač stativa 5/8" (na donjoj strani)
14 Bočni fini pogon
15 Serijski broj
16 Gumb za fokusiranje
17 Šesterokutni ključ
18 Trn za podešavanje
19 Kovčeg
20 Visak
Prikazan ili opisan pribor ne pripada standardnom opsegu isporu-
ke.
GOL 20 G GOL 26 D
60 m 60 m 100 m
3 mm/30 m 1,6 mm/30 m
2,5 mm 1,5 mm
8´/2 mm 8´/2 mm
±15´ ±15´
 
GOL 26 G GOL 32 D
100 m 120 m
1,6 mm/30 m 1 mm/30 m
1,5 mm 1,0 mm
8´/2 mm 8´/2 mm
±15´ ±15´
 
GOL 32 G
120 m
1 mm/30 m
1,0 mm
8´/2 mm
±15´ ±15´
 
Bosch Power Tools
