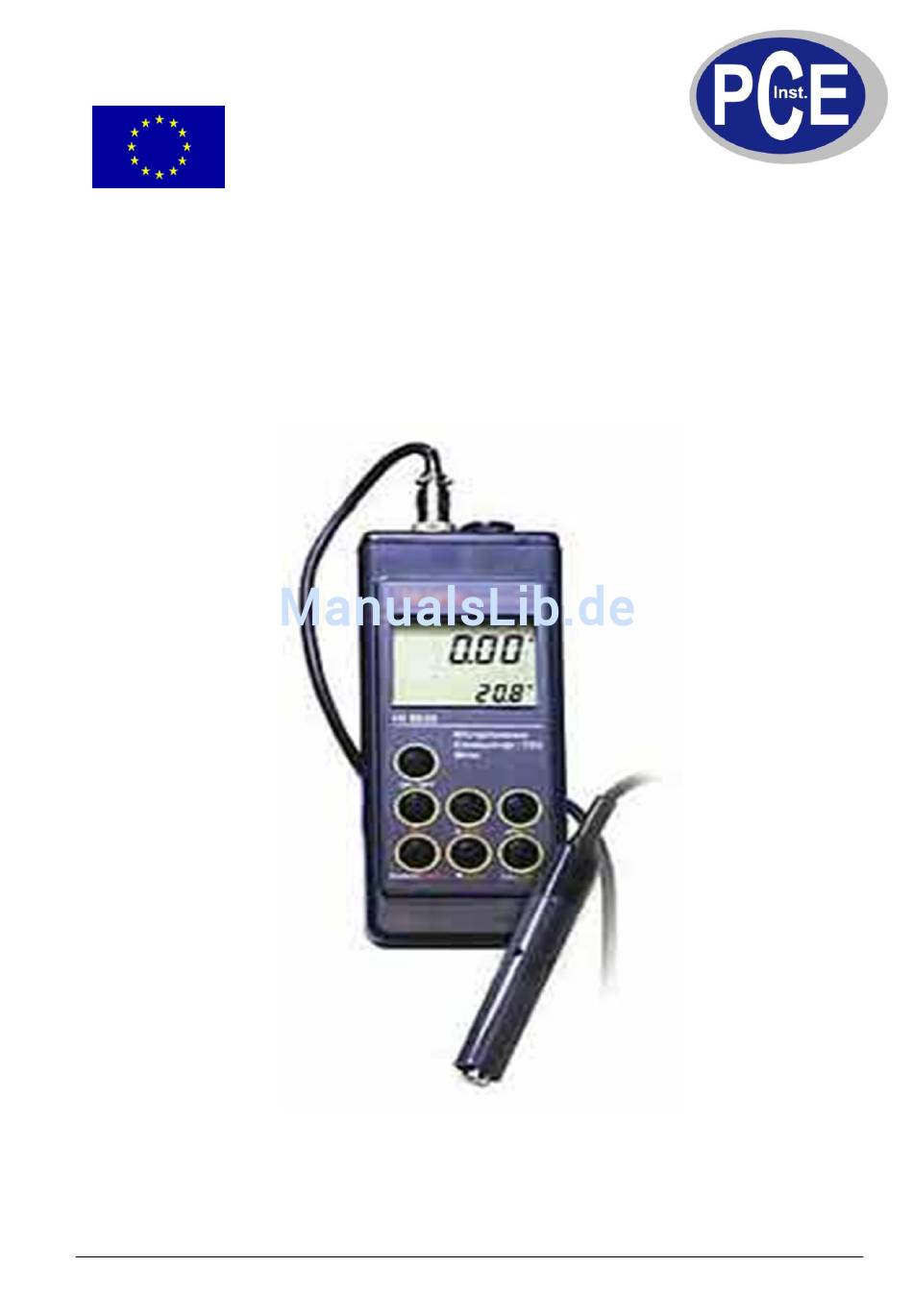

wasserdichtes Leitfähigkeits-Messgerät HI-9835
1
Bedienungsanleitung
Version 1.0
19.10.2011
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments HI-9835
Inhaltszusammenfassung für PCE Instruments HI-9835
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung wasserdichtes Leitfähigkeits-Messgerät HI-9835 Version 1.0 19.10.2011...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INBETRIEBNAHME ALLGEMEINE BESCHREIBUNG FUNKTIONSBESCHREIBUNG TECHNISCHE DATEN ANSCHLÜSSE DURCHFÜHRUNG EINER MESSUNG AUTOM. MESSBEREICHSUMSCHALTUNG TEMPERATURKOMPENSATION EC / TDS-KALIBRIERUNG NaCI – KALIBRIERUNG EINSTELLUNG DER TEMPERATUR TEMPERATURKALIBRIERUNG TEMPERATUREINSTEL.UNG LEITFAHIGKEITS-/TEMPERATUR-TABELLE SETUP BATTERIEWECHSEL SONDENPFLEGE... -
Seite 3: Inbetriebnahme
INBETRIEBNAHME Nehmen Sie das Gerät aus der Verpackung und überprüfen Sie sorgfältig, ob beim Versand Schäden entstanden sind. Falls ein erkennbarer Schaden vorliegt, benachrichtigen Sie Ihren Händler. Hinweis: Heben Sie das gesamte Verpackungsmaterial so lange auf, bis Sie sicher sind, dass das Messgerät korrekt arbeitet. -
Seite 4: Funktionsbeschreibung

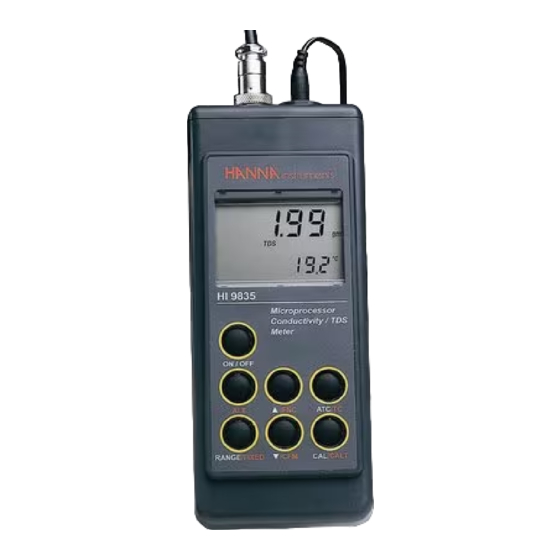

Funktionsbeschreibung 1) Stromanschluss 12-Volt-Adapter 2) Sondenanschluss 7-polig 3) Display 4) ON / OFF -Taste (AN / AUS) 5) ALT-Taste 6) RANGE/FIX-Taste(Messbereichsumschaltung / Speicherung) 7) CAL / CALT-Taste (Kalibriermodus) 8) CFM - Taste (Auswahltaste abwärts) 9) ATC / TC -Taste (Änderung der Temperaturkompensation) 10) FNC - Taste (Auswahltaste aufwärts). -
Seite 5: Technische Daten
Technische Daten 0,00 – 29,99 Messbereich 30,0 – 299,9 300 – 2999 3,00 – 29,99 mS/cm 30,0 – 200,0 mS/cm bis 500,0 mS/cm ohne Temperaturkomp. 0,00 – 14,99 ppm 15,0 – 149,9 ppm 150 – 1499 ppm 1,50 – 14,99 g/l 15,0 –... -
Seite 6: Anschlüsse
Kalibrierung EC 1-Punkt mit 6 gespeicherten Standards 84,1413,5000,12880,80000,111800 S/cm Kalibrierung NaCI 1-Punkt mit HI 7037 (optional) Kalibrierung der Temperatur 2-Punkt bei 0°C und 50 °C (Genauigkeit ± 1°C) Temperaturkompensation Autom. oder manuell zwischen 0 bis 60°C Kompensation Temperaturkoeffizient 0.00 bis 6,00 °/°I°C (für EC und iDS) eingestellt ist werksseitig 1,90%/°C TDS-Faktor 0,40 bis 0,80 (werksseitig eingestellt 0,50) -
Seite 7: Durchführung Einer Messung
Durchführung einer Messung Schalten Sie das Messgerät mit der ON/OFFTaste ein, Tauchen Sie die Sonde mit aufgesteckter Messhülse in die Messlösung ein. Dabei müssen die Löcher der Müsshülse mit untergetaucht sein. Tippen Sie die Messsonde leicht am Boden des Bechers auf um Luf tblasen in der Messsonde zu entf ernen. Mittels der RANGE/FIXED-Taste kann der EC, TDS oder NaCI -Messbereich ausgewählt werden. -
Seite 8: Autom. Messbereichsumschaltung
AUTOM. MESSBEREICHSUMSCHALTUNG Die EC- und TDS-Messwerte werden automatisch in der besten Messbereichsauflösung angezeigt. Durch gleichseitiges Drücken der Alt + FIXED- Taste kann diese Funktion abgeschaltet werden. Dabei blinkt "F!" im Display, Der Messbereich bleibt nun konstant. Um die Funktion wieder aufzuheben, drücken Sie die ALT+ FIXED-Taste erneut. Bem : Die Autom. -
Seite 9: Ec/Tds-Kalibrierung
EC/TDS-KALIBRIERUNG Die Kalibrierung erfolgt bei 1 Punkt. Mögliche im Gerät gespeicherte Standards sind: 0 und 111,8mS. Wählen Sie den Messbereich EC oder TDS aus. Drücken Sie dann die CRI/CRLT-Taste. KRLIBRIERMODUS Bem: Bei der EC-Kalibrierung wird automatisch der TDS-Messbereich mit kalibriert. Spülen Sie die Messsonde zunächst mit etwas Kalibrierlösung oder destilliertem Wasser ab. -
Seite 10: Naci-Kalibrierung
NaCI-KALIBRIERUNG Die NaCI-Kalibrierung erfolgt bei 100,0 %. Verwenden Sie dazu die Lösung HI 7037 (Meerwasser als 100 % Standard). Wählen Sie den NaCl-Messbereich aus und drücken Sie die CAL/CALT-Taste. Spülen Sie die Messsonde zunächst mit etwas Kalibrierlösung oder destilliertem Wasser ab. Tauchen Sie die Messsonde in die Kalibrierflüssigkeit HI 7037 ein, bis die Löcher der Messsondenhülse mit eingetaucht sind. -
Seite 11: Einstellung Der Temperatur
TEMPERATURKALI BRIERUNG (nur von techn. Personal durchzuführen) 2-Punkt-Kalibrierung bei 0 °C und 50°C. 1. Tauchen Sie die Messsonde in ein Eisbad von genau 0,0°C Temperatur. 2. Drücken sie die ALT+CALT-Taste um den Kalibriermodus zu gelangen. 3. Die untere Displayhälfte zeigt "0.0 °C". Die Symbole "BUF" und "CAL" erscheinen im Display. -
Seite 12: Leitfahigkeits-/Temperatur-Tabelle
LEITFÄHIGKEITS- / TEMPERATUR-TABELLE Die Leitfähigkeit einer wässrigen Lösung ist ein Maß für seine Fähigkeit, durch Bewegung von Ionen, einen elektrischen Strom zu transportieren. Die Leitfähigkeit steigt mit steigender Temperatur stetig an. Dies wird beeinflußt durch Typ und Anzahl der Ionen in der Lösung und durch die Viskosität der Lösung selbst. -
Seite 13: Setup
Setup... - Seite 14 Par. Beschreibung Bereich Grundeinst. Temperaturkoeffizient 0,00 bis 6,00 1,90 %/°C Modus Temperaturkomp. Atc, Mtc, notc TDS-Faktor 0,40 bis 0,80 0,50 Zellkonstante (K) 0,500 bis 1,700 1,000 Abschaltung ON, OFF On (5 Min.) Versionsnummer Chip Batteriefest Bemerkung I Ist der Batterietestmodus "CHR" gewählt, wird im Display die aktuelle Batterieladung in % angezeigt. 100 % bedeutet solle Batteriekapazität.
-
Seite 15: Batteriewechsel
Batteriewechsel Wird das Messgerät mit Batterien betrieben, werden 2 niedrige Ladungszustände erkannt: niedrig - "LOBAT" erscheint im Display. Die Hintergrundbeleuchtung ist abgeschaltet. Erscheint "LOBAT" beträgt der Ladestatus der Batterien nur noch 10%. sehr niedrig - das Messgerät schaltet sich selbstständig ab um falsche Messwerte zu vermeiden. Ein Batteriewechsel sollte nur in ungefährlichen Räumen und mit den Batterietypen durchgeführt werden, die in dieser Anleitung angegeben sind.
