PCE Instruments HTM500M + HTM500F Betriebsanleitung

Technische Daten / Technical Data
Allgemeine Parameter / General data
Messbereich / Measuring range (RPM)
HTM100M + HTM100F
Messbereich / Measuring range (RPM)
HTM500M + HTM500F
Messbereich / Measuring range (m/min) HTM100M
*) Für die Ablesung der Geschwindigkeit in m/min muss der Skalenwert durch 10 dividiert werden /
To get the speed in m/min the scale value must be divided by 10.
Messbereich / Measuring range (m/min) HTM500M
*) Für die Ablesung der Geschwindigkeit in m/min muss der Skalenwert durch 10 dividiert werden /
To get the speed in m/min the scale value must be divided by 10.
Messbereich / Measuring range (ft/min) HTM100F
Messbereich / Measuring range (ft/min) HTM500F
Genauigkeit / Accuracy
Prüfungen / Certificates
Umgebungsbedingungen / Ambient conditions
Arbeitstemperatur / Operating temperature:
Lagertemperatur / Storage temperature
Gehäuse / Housing
Material / Material
Abmessungen / Dimensions
Kofferabmessungen / Dimensions of carrying case
Gewicht / Weight
Gedruckte CE-Konformitätserklärung auf Anfrage.
Printed declaration of CE-conformity on request.
Technische Änderungen, auch ohne vorherige Ankündigung, vorbehalten. Trotz größter
Sorgfalt können wir bei Fehlern keine Haftung übernehmen.
We reserve the right to make technical changes without prior notice. We have taken the utmost
care to prevent errors. Liability in the event of any errors shall be excluded.
Manual_ MechTacho_01_2013.indd 1
10-10.000 rpm
x 1 = 10-100 rpm
x 10 = 100-1.000 rpm
x 100 = 1.000-10.000 rpm
30-50.000 rpm
x 1 = 30-500 rpm
x 10 = 300-5.000 rpm
x 100 = 3.000-50.000 rpm
1-1.000 m/min *)
x 1 = 1-10 m/min
*)
x 10 = 10-100 m/min
*)
x 100 = 100-1.000 m/min
*)
3-5.000 m/min
*)
x 1 = 3-50 m/min *)
x 10 = 30-500 m/min
*)
x 100 = 300-5.000 m/min
*)
5-5,000 ft/min
x 1 = 5-50 ft/min
x 10 = 50-500 ft/min
x 100 = 500-5,000 ft/min
15-25,000 ft/min
x 1 = 15-250 ft/min
x 10 = 150-2,500 ft/min
x 100 = 1,500-25,000 ft/min
+/- 0,5% des maximalen Skalenwerts des
angewählten Messbereichs /
+/- 0,5% of measuring range full scale value
CE
0°... 40°C / (32°...104°F)
-10°... 40°C / (14°...104°F)
Kunststoff / plastic
155x85x55 mm
252x207x60 mm
300 g
Betriebsanleitung
Operating instructions
1 2
3
4
5

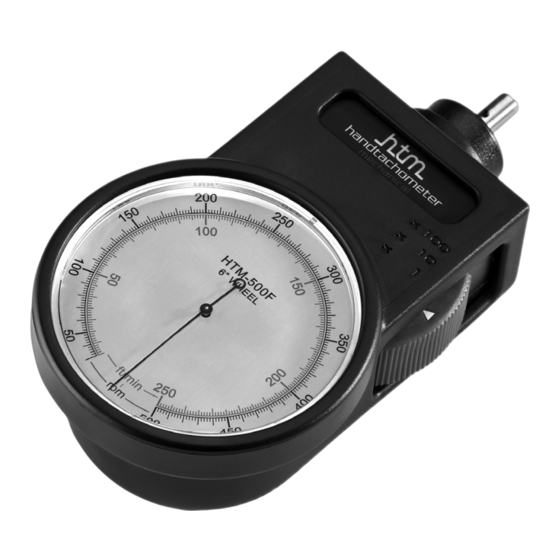

Mechanisches
Präzisions-Handtachometer
HTM100M/100F + HTM500M/500F
Mechanical
Precision Hand Tachometer
HTM100M/100F + HTM500M/500F
