Élévateur de bain Beluga

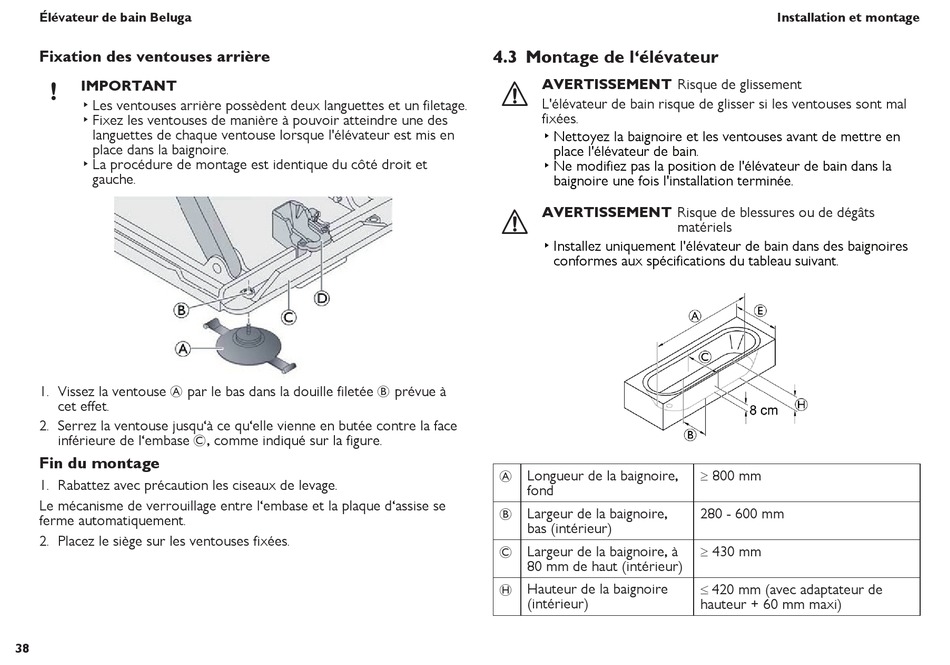

Fixation des ventouses arrière
!
IMPORTANT
▸ Les ventouses arrière possèdent deux languettes et un filetage.
▸ Fixez les ventouses de manière à pouvoir atteindre une des
languettes de chaque ventouse lorsque l'élévateur est mis en
place dans la baignoire.
▸ La procédure de montage est identique du côté droit et
gauche.
1. Vissez la ventouse A par le bas dans la douille filetée B prévue à
cet effet.
2. Serrez la ventouse jusqu'à ce qu'elle vienne en butée contre la face
inférieure de l'embase C, comme indiqué sur la figure.

Fin du montage

1. Rabattez avec précaution les ciseaux de levage.
Le mécanisme de verrouillage entre l'embase et la plaque d'assise se
ferme automatiquement.
2. Placez le siège sur les ventouses fixées.
38
4.3 Montage de l'élévateur
AVERTISSEMENT Risque de glissement

L'élévateur de bain risque de glisser si les ventouses sont mal
fixées.
▸ Nettoyez la baignoire et les ventouses avant de mettre en
place l'élévateur de bain.
▸ Ne modifiez pas la position de l'élévateur de bain dans la
baignoire une fois l'installation terminée.
AVERTISSEMENT Risque de blessures ou de dégâts

▸ Installez uniquement l'élévateur de bain dans des baignoires
conformes aux spécifications du tableau suivant.
A Longueur de la baignoire,
fond
B Largeur de la baignoire,
bas (intérieur)
C Largeur de la baignoire, à
80 mm de haut (intérieur)
H Hauteur de la baignoire
(intérieur)
Installation et montage
matériels
≥ 800 mm
280 - 600 mm
≥ 430 mm
≤ 420 mm (avec adaptateur de
hauteur + 60 mm maxi)
