INHALTSVERZEICHNIS
DAS PRODUKT ..............................................................................................................
AUFSTELLUNGSORT ....................................................................................................
ELEKTRISCHE ERFÖRDERNISSE ..............................................................................
SICHERHEITSANWEISUNGEN ....................................................................................
FERNBEDIENUNG ......................................................................................................
FERNBEDIENUNG ......................................................................................................
ANWENDUNGSHINWEISE ..........................................................................................
• Heizung ......................................................................................................................
• Warte-Anzeige (STANDBY) ........................................................................................
• Betrieb und leistung eines systems in Wärmepumpe-Ausführung ............................
ABTAUUNG DER KONDENSATOREINHEIT (Außeneinheit) ........................................
• Kühlung ......................................................................................................................
• Nur Ventilation ............................................................................................................
• Nacht-Programm (NIGHT SETBACK) ........................................................................
• Energiesparen-Programm (ENERGY SAVER)............................................................
EINSTELLUNG DER VENTILATOR-GESCHWINDIGKEIT............................................
TESTBETRIEBSCHALTER ............................................................................................
WARTUNG UND PFLEGE..............................................................................................
• Außeneinheit ..............................................................................................................
• Inneneinheit ................................................................................................................
FESTELLUNG UND BEHEBUNG VON BETRIEBSSTÖRUNGEN ................................
KONFORMITÄTSERKLÄRUNG
Dieses Produkt ist mit dem CE - Zeichen gekennzeichnet, weil es den folgenden Richtlinien entspricht:
- Niederspannungsrichtlinie 73/23/EWG und 93/68/EWG.
- Electromagnetische verträglichkeit 89/336/EWG, 92/31/EWG und 93/68/EWG.
Bei falschem Einsatz des Gerätes und/oder Nichtbeachtung auch nur von Teilen der Bedienungsanleitung
und den Installationsanweisungen wird diese Erklärung ungültig.

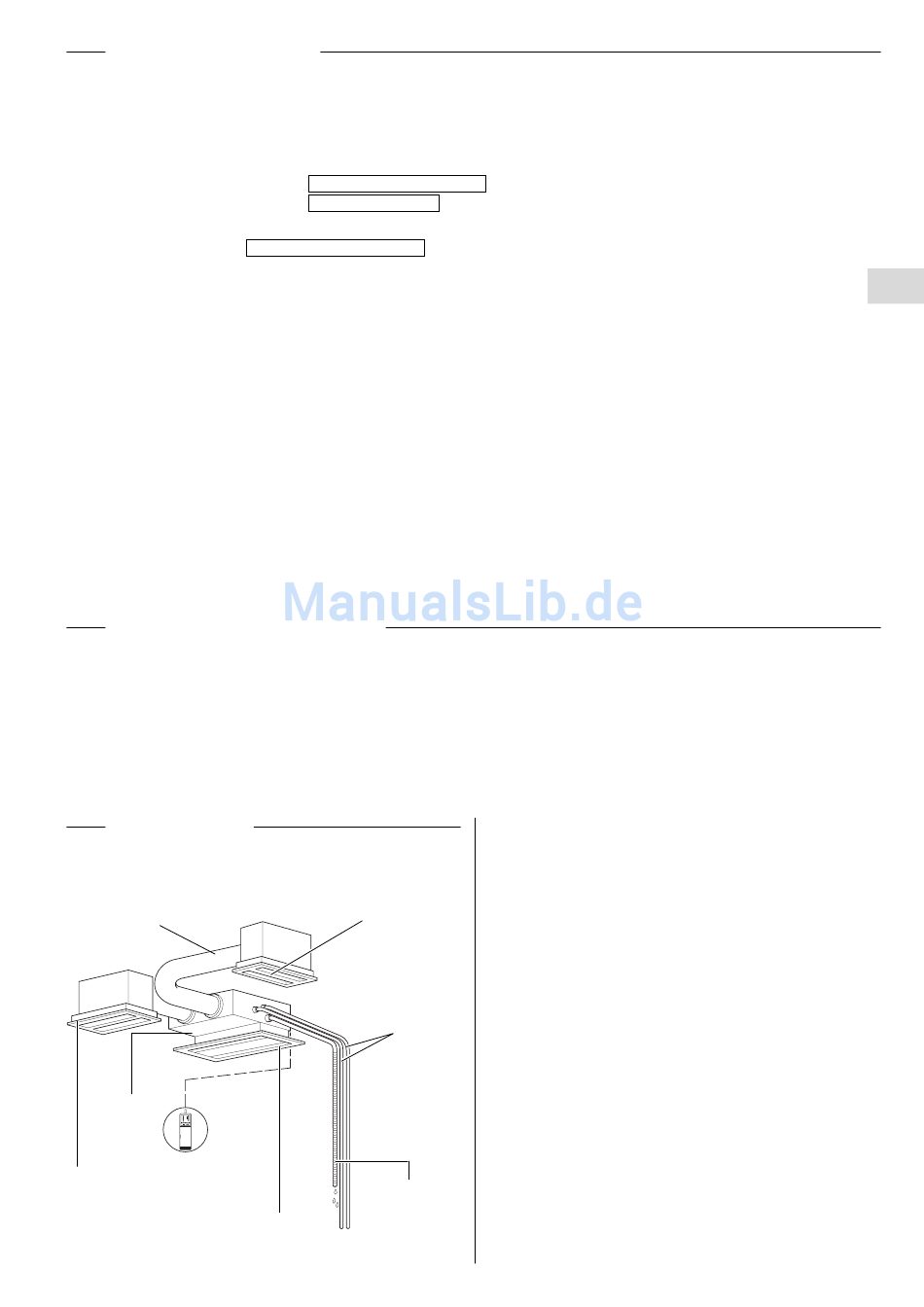

DAS PRODUKT
Das Klimagerät besteht aus Innen-und Außeneinheit.
Kanal
Inneneinheit
27
Above
HEAT
26
COOL
25
TIMER
24
23
NIGHT SETBACK
22
ENERGY SAVER
STANDBY
21
Below
ON /OFF
Fernbedienung
Zufuhrgitter
Luftansaugungsgitter
Zufuhrgitter
Verbindungsschlauch
für das Kühlmittel
Kondenswasser-
Ablaß
Inneneinheit
Die Inneneinheit enthält den Wärmeaustauscher, den
Elektroventilator für den Raumluft-Umlauf, die
Kondenswasser-Pumpe und andere Komponenten.
Luftansaugungsgitter (nicht geliefert)
Die Raumluft wird angesaugt und über einen Filter
geführt.
Zufuhrgitter (nicht geliefert)
Es ist möglich, einen oder mehr Zufuhrgitter durch rech-
teckige oder runde Kanäle zu verbinden.
Fernbedienung
Sie enthält den Schalter ON/OFF (Ein/Aus), den Thermostat,
den Timer und den Ventilator-Geschwindigkeitsregler.
Verbindungsschlauch für das Kühlmittel (nicht gelie-
fert)
Die Innen- und Außeneinheit sind durch CU-Röhren mit
Kelch-Anschlüßstutzen verbunden, durch die das
Kühlmittel fließt.
Kondenswasser-Ablaß (nicht geliefert)
Das in der inneneinheit möglich enthaltene Kondenswas-
ser wird durch eigene Röhre abgelassen.
2
2
3
3
3
4
4
6
6
6
D
6
6
6
6
7
7
8
8
8
8
8
8
