Misschien heeft u het frame toch enigszins scheef vastgeschro-
efd.
Schroef daarna het frame weer vast.
• Schroef de behuizing van de computer weer dicht.
• Haal de lade er uit en bouw een SCSI harde schijf in, zie volgende punt.
5. Inbouwen van een harde schijf in de
lade
In de lade kunt u nu een UW-/Wide-SCSI- harde schijf met 68polige aansluiting
inbouwen.
• Verwijder het deksel aan de bovenkant van de lade. Aan de voorkant links bevindt
zich bovenop een markering "OPEN" met een pijl. Aan die kant van de lade
bevindt zich een kleine haak, die u met een vingernagel ca. 2 mm naar buiten kunt
buigen; daarna kunt u het deksel er naar achteren uittrekken.
Gebruik bij het verwijderen van het deksel geen geweld, anders
wordt de haak beschadigd; het deksel blijft niet meer zitten! Het
recht op garantie vervalt!
• Als u de SCSI-ID-insteller aan de achterkant van de lade wilt gebruiken, moet u de
beide verbindingskabels in de lade correct aansluiten op de overeenkomstige
SCSI-ID-pins van uw SCSI-harde schijf.

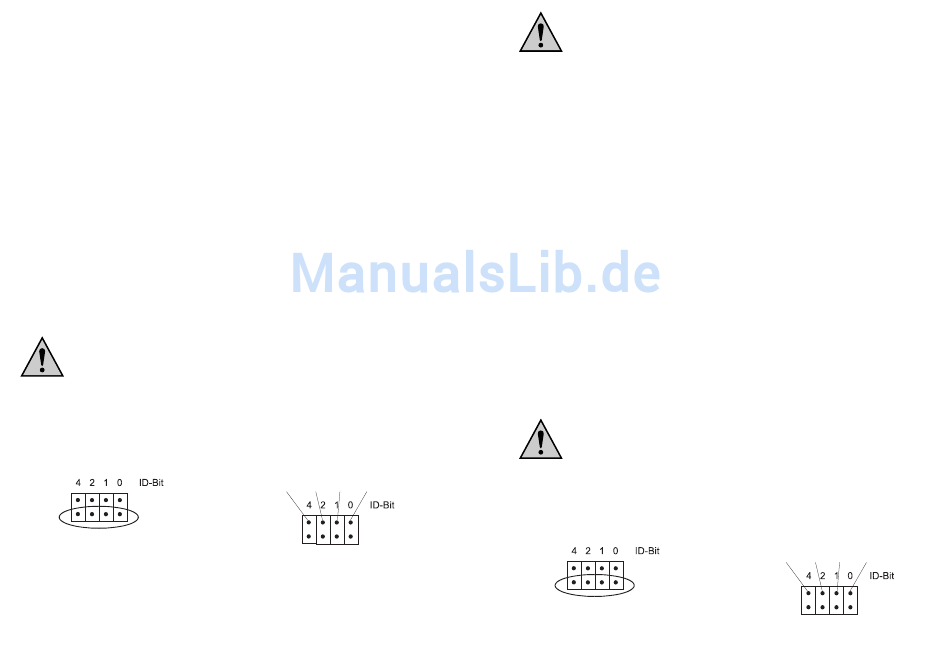

De vieraderige kabel dient op de volgende manier aangesloten te worden:
massa/GND, alle pins met elkaar verbonden
Vier van de pins van de vier SCSI-ID-steekbruggen, die op elke UW-/Wide harde
schijf aanwezig zijn, zijn met elkaar verbonden (massa), zie onder. Met een meter
kunt u makkelijk vaststellen of de bovenste vier of de onderste vier leidingen met
elkaar verbonden zijn.
38
groen
geel rood
bruin
Läßt sich der Wechseleinschub leicht und ohne Gewalt entneh-
men und wieder einsetzen?
Falls nicht, so lösen Sie alle vier Schrauben und kontrollieren Sie
deren Länge, s.o.
Evtl. haben Sie den Wechselrahmen auch leicht verkantet festge-
schraubt.
Schrauben Sie den Wechselrahmen dann wieder fest.
• Schrauben Sie das Gehäuse Ihres Computers zu.
• Ziehen Sie den Wechseleinschub heraus und bauen Sie eine SCSI-Festplatte ein,
siehe nächster Punkt.
5. Einbau einer Festplatte in den
Wechseleinschub
In den Wechseleinschub läßt sich nur eine UW-/Wide-SCSI-Festplatte mit 68poligem
SCSI-Anschluss einbauen.
• Entfernen Sie den Deckel auf der Oberseite des Wechseleinschubs. Auf der vor-
deren linken Seite ist auf der Oberseite eine Markierung „OPEN" mit einem Pfeil.
An der dortigen Seite des Wechseleinschubs ist ein kleiner Haken, den Sie mit
Ihrem Fingernagel ca. 2mm herausbiegen können, dann lässt sich der Deckel
nach hinten herausziehen.
Wenden Sie beim Abnehmen des Deckels keine Gewalt an, sonst
wird der Haken beschädigt, der Deckel hält dann nicht mehr!
Garantieverlust!
• Falls Sie den SCSI-ID-Einsteller auf der Rückseite des Wechseleinschubs nutzen
wollen, so müssen Sie die beiden Verbindungskabel im Wechseleinschub korrekt
an die entsprechenden SCSI-ID-Pins Ihrer SCSI-Festplatte anschliessen.
Das vieradrige Kabel ist an die SCSI-ID-Pins folgendermassen anzustecken:
Masse/GND, alle Pins miteinander verbunden
Grün
Gelb
Rot
Braun
7
