KABELANSCHLÜSSE
14
KABELANSCHLÜSSE

Kabellose Fernbedienung

Die elektrischen Anschlüsse müssen je nach
der gewünschten Anschlussart vorgenommen
werden.
- Die Verkabelung muss den jeweiligen
RICHTLINIEN entsprechen.
- Die ausgewählte Stromquelle muss der Bela-
stung durch die Klimaanlage standhalten.
- Verwenden Sie einen zugelassenen ELCB-
Trennschalter (Erdschlussschalter) zwischen
Stromquelle und Gerät.
Es muss ein Trennschalter zur vollständigen
Trennung aller Zuleitungen montiert werden.
- Verwenden Sie ausschließlich einen von
Fachpersonal empfohlenen Trennschalter.

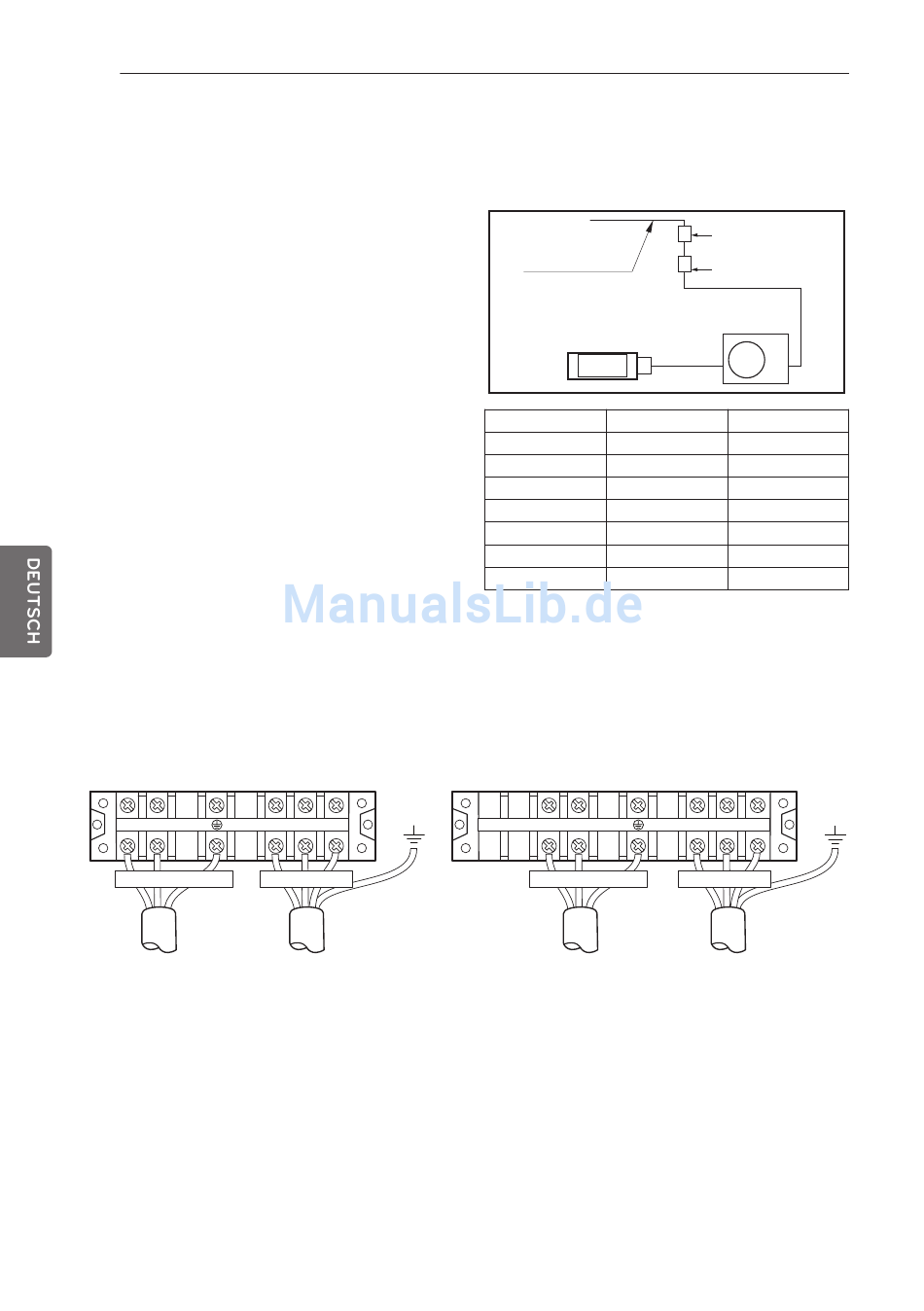

Verbindung der Kabel zwischen dem Innen-und dem Außengerät
- Die Drähte einzeln mit den Endverbindungen auf der Schalttafel verbinden und dabei die Verbin-
dungen mit dem Außengerät berücksichtigen.
- Berprüfen, ob die Farben der Drähte vom Außengerät und die Nummer der Endverbindungen
die gleichen sind wie die entsprechenden, die für das Innengerät benutzt wurden.
1(L) 2(N)
POWER SUPPLY
UU09W/UU12W
UU18W/UU18WE/UU24WE
1(L) 2(N) 3
TO INDOOR UNIT
Hauptstromversorgung
Innengerät
Modell Phase(Ø)
UU09W 1
UU12W 1
UU18WE 1
UU18W 1
UU24WE 1
UU24W 1
UU30W 1
1(L) 2(N)
POWER SUPPLY
UU24W/UU30W
ELCB
Verteilerdose
Außengerät
ELCB
15A
15A
15A
20A
20A
25A
25A
1(L) 2(N) 3
TO INDOOR UNIT
