Tastsensor-Modul mit integriertem Busankoppler Universal
Bei Verwendung des Tastsensor-Erweiterungsmoduls : Bevorzugte Montage senkrecht.
Großen Tragring (13) verwenden. Bei Montage auf nur einer UP-Dose die unteren Schrauben
in der Wand versenken, z. B. mit Bohrung ø 6 x10 mm. Tragring als Schablone verwenden.
GEFAHR!
Gefahr durch elektrischen Schlag!
Bei Montage mit 230 V-Steckdosen unter einer gemeinsamen Abdeckung be-
steht im Fehlerfall Gefahr durch elektrischen Schlag!
Zur Befestigung am Tragring ausschließlich die beiliegenden Kunststoffschrau-
ben verwenden!
o
Tragring (1) bzw. (13) lagerichtig auf eine Gerätedose montieren. Kennzeichnung TOP =
oben beachten; Kennzeichnung A oder B vorne. Beiliegende Dosenschrauben verwenden.
o
Rahmen (2) auf Tragring stecken.
o
Tastsensor-Erweiterungs-Modul (14) vorzugsweise unterhalb montieren. Anschlussleitung
(15) zwischen Tragring und Zwischensteg führen.
o
Tastsensor-Erweiterungsmodul: Anschlussleitung (15) lagerichtig in Steckplatz (16) im
Tastsensor-Modul einsetzen. Anschlussleitung nicht quetschen .
o
Tastsensor-Modul (4) mit KNX-Anschlussklemme (7) an den KNX anschließen und auf den
Tragring stecken.
o
Tastsensor-Modul(e) mit beiliegenden Kunststoffschrauben (5) am Tragring befestigen. Die
Kunststoffschrauben nur leicht anziehen.
o
Vor Montage der Bedienflächen (6) die physikalische Adresse in das Gerät laden (siehe
Kapitel 4.2. Inbetriebnahme).
4.2 Inbetriebnahme
Physikalische Adresse und Anwendungssoftware laden
Projektierung und Inbetriebnahme mit ETS3.0d Patch A.
Das Gerät ist angeschlossen und betriebsbereit.
Die Bedienflächen sind noch nicht montiert.
i Wenn das Gerät keine – oder eine falsche – Anwendungssoftware enthält, blinkt die blaue
Betriebs-LED langsam.
32566703
J:0082566703

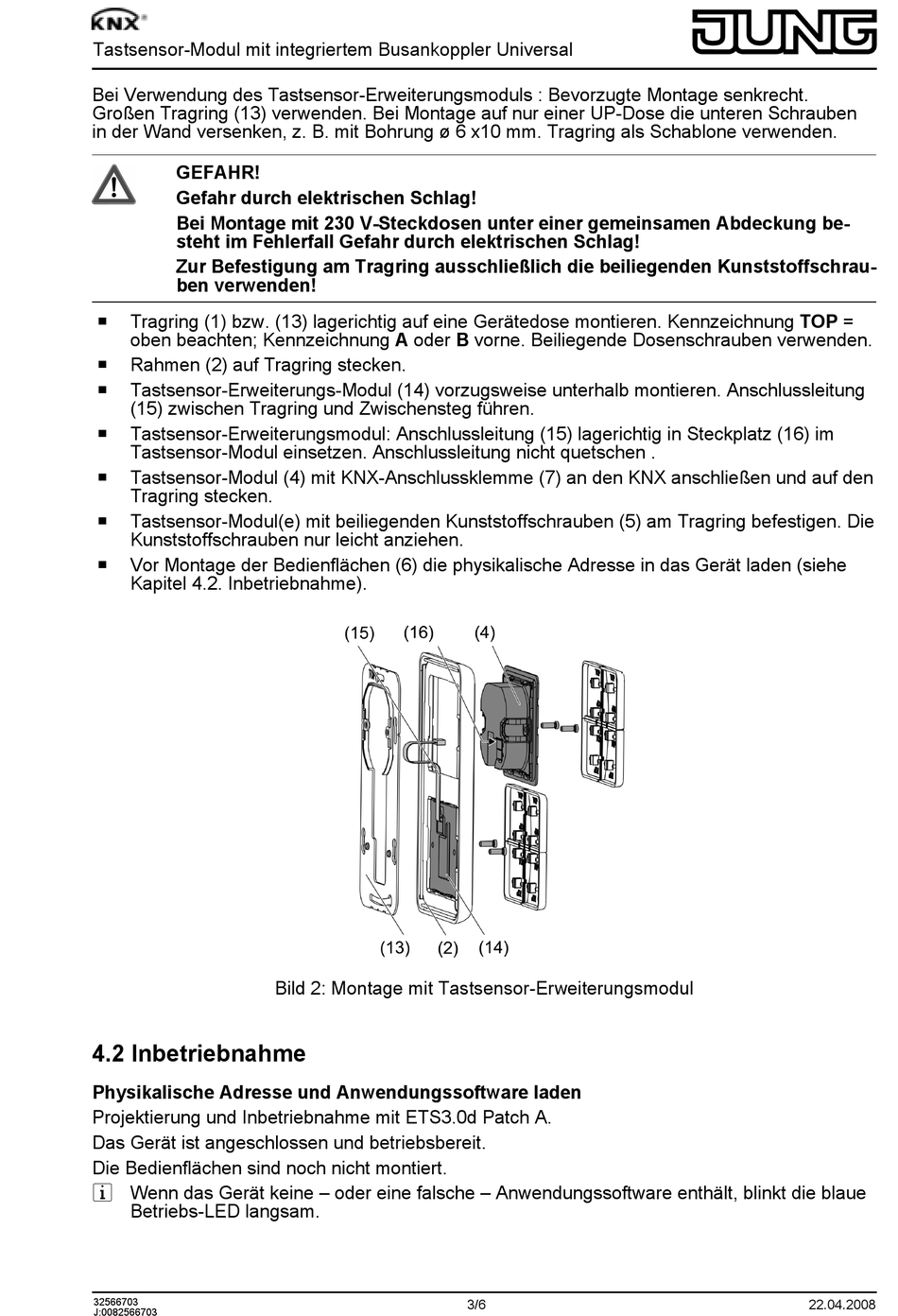

Bild 2: Montage mit Tastsensor-Erweiterungsmodul
3/6
22.04.2008
